Ошибки при проектировании молниезащиты

1. При проектировании молниеотвода на здании.

Задача: Необходимо защитить здание способом установки высоких молниеотводов на кровле или на фасаде здания.

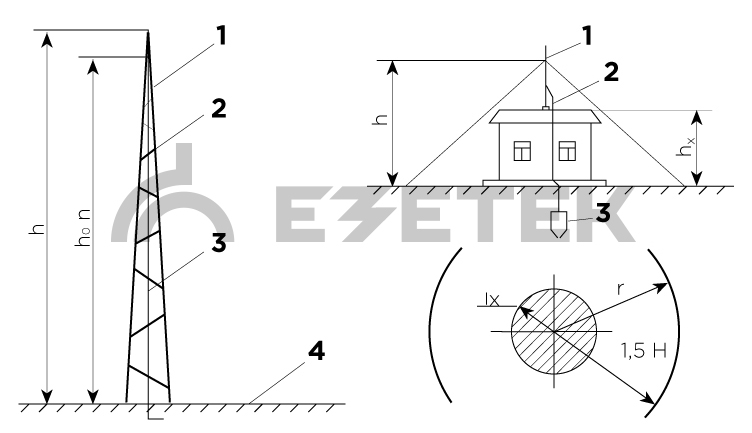

Ошибка: При расчете молниеотвода на кровле или на фасаде, значение h задается высота молниеотвода (от верха кровли), а hx – высота защищаемого объект.  В таком случае, при подборе высоты молниеотвода, высота самого здания не принимается во внимание.

Как правильно: При подборе молниеотвода на кровле (или на фасаде) необходимо учитывать высоту здания + высота молниеотвода.

Пример: Высота дома 10 м. Высота выбранного молниеотвода 5 м. Значит значение h=15. Ошибка тогда, когда  h=5.

Расчет стержневых молниеотводов прописаны в РД 34.21.122-87 и СО 153-34.21.122-2003.

2. При проектировании заземления

2.1. Расположение вертикальных заземлителей.

Задача:  Выполнить контур заземления линейно (в ряд).

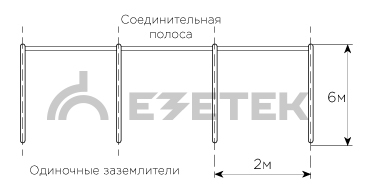

Ошибка: Заглублять вертикальные заземлители длиной по 6 метров с шагом 2 метра. Это сработает, но будет менее эффективно

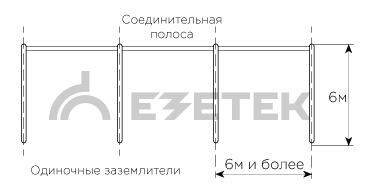

Как правильно: Шаг заземлителя должен быть равен длине заземлителя.

Пример: Длина вертикального заземлителя 6 м, значит и расстояние между ними также 6 м.

2.2. Объединение рабочего заземления с заземлением молниезащиты на примере МРТ

Задача:  Выполнить заземление молниезащиты, заземление рабочее (ВРУ) и функциональное.

Ошибка: Делать контур молниезащиты и защитное заземление щитка отдельно, дабы избежать наводок.

Как правильно:

ПУЭ-7 п.1.7.49-1.7.66 ЗАЗЕМЛЕНИЕ И ЗАЩИТНЫЕ МЕРЫ ЭЛЕКТРОБЕЗОПАСНОСТИ. Общие требования.

«1.7.55..Для заземления в электроустановках разных назначений и напряжений, территориально сближенных, следует, как правило, применять одно общее заземляющее устройство…», «..Заземляющие устройства защитного заземления электроустановок зданий и сооружений и молниезащиты 2-й и 3-й категорий этих зданий и сооружений, как правило, должны быть общими.»

СО 153-34.21.122-2003 «..3.2.3. Заземлители. 3.2.3.1. Общие соображения. Во всех случаях, за исключением использования отдельно стоящего молниеотвода, заземлитель молниезащиты следует совместить с заземлителями электроустановок и средств связи. Если эти заземлители должны быть разделены по каким-либо технологическим соображениям, их следует объединить в общую систему с помощью системы уравнивания потенциалов..»

Но функциональное заземления чувствительного оборудования должно быть отдельным.

ПУЭ 7.2.60. Защитные меры безопасности Защитные меры безопасности

«..7.2.60. Электротехнические и звуковоспроизводящие кинотехнологические установки, а также оборудование связи и телевидения, требующие пониженного уровня шумов, должны подключаться, как правило, к самостоятельному заземляющему устройству, заземлители которого должны находиться на расстоянии не менее 20 м от других заземлителей, а заземляющие проводники должны быть изолированы от проводников защитного заземления электроустановок.

Сопротивление самостоятельного заземляющего устройства должно соответствовать требованиям предприятия - изготовителя аппаратуры или ведомственным нормам, но не должно превышать 4 Ом…»

3. Пренебрежение в размещении токоотводов относительно дверей и окон.

Задача:  Выполнить спуски с кровли по фасаду, открыто по стене.

Ошибка: Зачастую токоотвод прокладывают «где получится», не обращая внимание на окна и входы/выходы.

Как правильно:

СО 153-34.21.122-2003

3.2.2.4.Указания по размещению токоотводов. «..Реко¬мендуется размещать токоотводы на максимально возможных расстояниях от дверей и окон…»

РД 34.21.122-87

«..2.12…Токоотводы, прокладываемые по наружным стенам зданий, следует располагать не ближе чем в 3м от входов или в местах, не доступных для прикосновения людей..»

4. Нарушение размера ячейки сетки.

Задача:  Выполнить молниеприемную сетку на кровле.

Ошибка: неправильное определение категории молниезащиты, что влечет за собой нарушение размера ячейки сетки.

Как правильно:  во-первых, необходимо определиться с категорией (уровнем) молниезащиты. Их как минимум 3 согласно РД 34.21.122-87  (или 4 по СО 153-34.21.122-2003).

В зависимости от выбранной категории (она выбирается исходя из пожаро- и взрывоопасности объекта) проектируется сетка (клетка) Фарадея.

СО 153-34.21.122-2003

Уровень защиты I - шаг ячеек сетки должен быть не более 5х5 м.

Уровень защиты II - шаг ячеек сетки должен быть не более 10х10 м.

Уровень защиты III - шаг ячеек сетки должен быть не более 10х10 м.

Уровень защиты IV - шаг ячеек сетки должен быть не более 20х20 м.

РД 34.21.122-87

Молниезащита I категории – сетка не применяется

Молниезащита II категории - шаг ячеек сетки должен быть не более 6х6 м.

Молниезащита III категории - шаг ячеек сетки должен быть не более 12х12 м.
