Защита систем IP-видеонаблюдения от перенапряжений

Системы IP-видеонаблюдения требуют особого подхода при организации мер защиты от импульсного перенапряжения, поскольку обладают повышенной чувствительностью и часто выходят из строя в результате грозового воздействия, скачков вызванных индукцией, коммутацией, коротким замыканием, накоплением статического электричества и т.п.

Наиболее подвержен негативному воздействию комплекс устройств, расположенных на улице. Это видеокамеры, регистраторы, устройства и линии питания,  линии передачи данных, серверы. Их уязвимость к скачкам напряжения, вызванным грозовым воздействием усиливается, благодаря неблагоприятным условиям эксплуатации, что может привести к выходу из строя всей системы видеонаблюдения и требует организации дополнительных мер защиты.

Особенности организации системы защиты  IP-видеонаблюдения

При организации системы защиты видеооборудования, каналов передачи данных и сети питания следует опираться на нормативную документацию, действующую на территории России. Это позволит учесть климатические условия, свойственные конкретной местности и организовать комплексную защиту от импульсных перенапряжений вызванных прямыми или остаточными грозовым воздействиями, сбоями в работе электросети.

Значения перенапряжений, вызванных грозовым воздействием, превышают показатели коммутационных, поэтому рационально организованная грозовая защита с одинаково эффективна при воздействиях избыточных потенциалов любого происхождения.

При организации систем защиты от импульсных перенапряжений опираются на следующие принципы:

• Чтобы предотвратить занос избыточного потенциала со стороны наружных сетей, используются УЗИП 1 и 2 классов. Устройство первого класса устанавливается на вводе в здание и компенсирует прямой грозовой разряд. УЗИП второго класса предназначены для компенсации коммутационных импульсных перенапряжений зданий и сооружений с низкой уровнем опасности прямого удара молнии.
• Для защиты от вторичного воздействия устанавливается УЗИП 2 класса. Оно предназначено для компенсации вторичного потенциала, с которым не справился УЗИП 1 класса, и коммутационных импульсных перенапряжений.

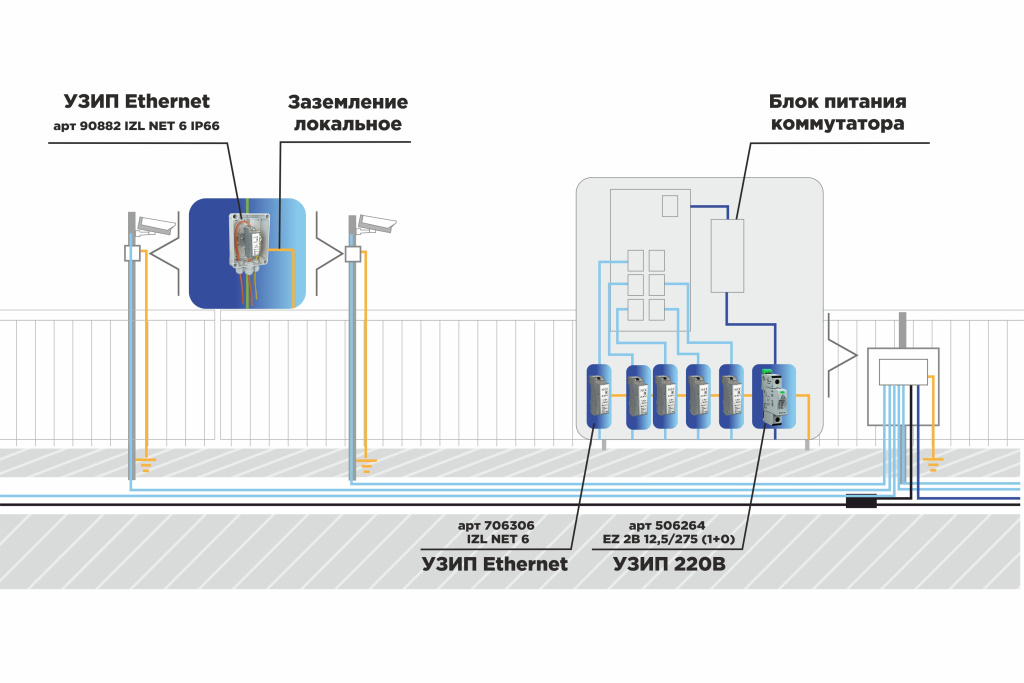

• Для непосредственной защиты IP-видеокамер рядом с каждым устройством устанавливается щиток с УЗИП третьего класса. Он предназначен для компенсации остаточного импульсного перенапряжения, вызванного грозовым ударом или сбоями в работе электросетей. В данном случае технически верной будет установка УЗИП со стороны видеокамеры.
• УЗИП, создают канал по которому избыточный потенциал отводится через PE-проводник. Для этого при возникновении перенапряжения цепь замыкается на землю. Грозовой удар не достигает оборудования, однако такая система будет работать только при наличии правильно организованного заземления.

Преимущества сотрудничества с ЕЗЕТЕК

Наша компания занимается проектной разработкой и производством оборудования для защиты зданий и сооружений от грозового воздействия. Мы выполняем заказы любой сложности, создаем комплексные, многофункциональные системы и производим следующие работы:

• Для обеспечения внешней грозовой защиты. Изготавливаем устройства, перехватывающие первичный грозовой удар и отводящие его в землю.
• Для отведения грозового разряда. Проектируем и изготавливаем системы заземления любой сложности, обеспечивающие перенаправление избыточного потенциала, возникшего в электросети в результате удара молнии или скачков напряжения. Все работы ведутся, согласно «Правил устройства электроустановок».

Устанавливаем УЗИП для защиты информационных систем, систем видеонаблюдения, коммутаторов, устройств питания.
