Как выбрать соединительные элементы для системы молниезащиты?

Как выбрать соединительные элементы для системы молниезащиты?

  • 17 июня 2019 10:57:05
  • Просмотров: 1561

В грозовой сезон эффективная защита от разрядов молнии особенно актуальна. Система внешней молниезащиты представляет собой совокупность проводников, по которым электрический ток отводится в грунт при попадании таких разрядов в молниеприемник. Исправность и долговечность системы во многом зависит от того, насколько качественно и крепко соединениеприемники, токоотводы и заземление молниезащиты. Недостаточно надежное соединение проводников молниезащиты может поставить под угрозу работоспособность всей системы. При отсутствии контакта между проводящими частями ток молнии не сможет рассеяться в грунте. Для соединения проводников следует выбирать зажимы, отвечающие определенным требованиям. Не менее важно также правильно выбрать держатели для закрепления проводников на горизонтальной и вертикальной поверхностях. Многие из таких держателей совмещают в себе две функции и служат для соединения проводников между собой, поэтому их можно назвать зажимами-держателями.

Все соединительные части системы молниезащиты условно делятся на группы в зависимости от функциональных особенностей, типа конструкции и материала изготовления. Зажимы, состоящие из пластин разной формы, могут применяться для стыковки круглых и плоских проводников: полосы, прутка, троса, молниеприемного стержня и стержня заземления. Для этого в их конструкции предусмотрены отверстия соответствующих диаметров. Пластины зажимов стягиваются вместе при помощи болтов. Проводники могут совмещаться в параллельном, перпендикулярном или произвольном направлениях. В некоторых моделях зажимов могут одновременно соединяться от двух до четырех проводников, чего вполне достаточно для монтажа системы молниезащиты практически любой конфигурации.

Компания EZETEK производит широкий спектр соединительных зажимов и зажимов-держателей для проводников, которые наиболее часто применяются при монтаже молниезащиты. Внушительный ассортимент соединителей EZETEK включает в себя зажимы и держатели из оцинкованной стали, латуни, меди, алюминия, нержавеющей стали и пластика. При монтаже проводников и соединительных элементов учитываются принципы совместимости металлов. Проводники молниезащиты выполняются из оцинкованной стали, омедненной стали, нержавеющей стали, меди и алюминия. Материал зажима должен подходить к материалу выбранного проводника. Допустимые контакты металлов для исключения риска коррозии подробно рассмотрены и приведены в формате таблиц в стандарте ГОСТ 9.005-72.

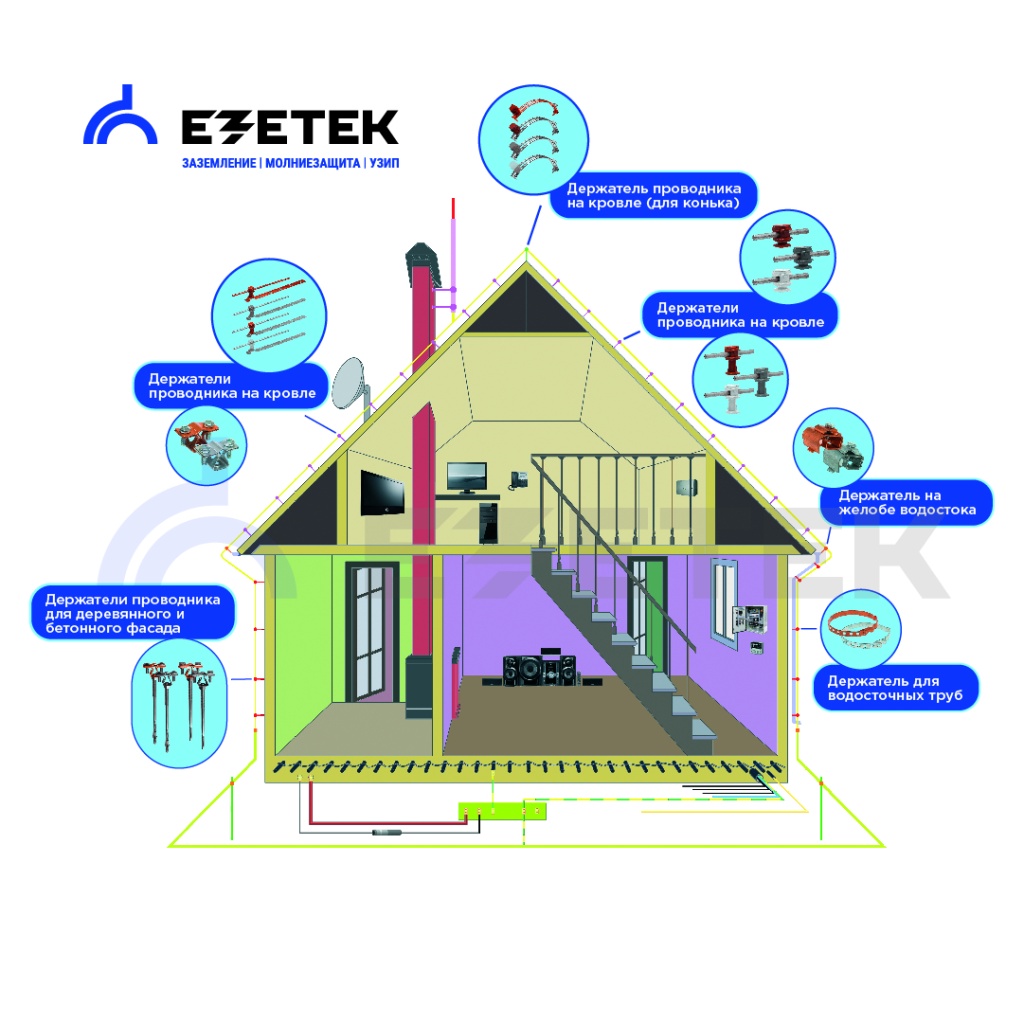

Соединение прутков в любом направлении обеспечивают универсальные зажимы (арт. 910719107291070). Закрепить круглые проводники на поверхности, при этом также соединив их в любом направлении, позволяют держатели-зажимы на опорах различной высоты, на шпильке или анкере (арт. 9107491073740657407574055). Подобным образом можно закрепить пруток и на коньке кровли (арт. 71123). При монтаже молниеприемной сетки на плоской кровле применяются зажимы-держатели на бетонном утяжелителе – для соединения круглых проводников (арт. 7192571915) и круглого проводника с плоским (арт. 7198571965). Закрепить вместе два прутка на фальцевой кровле позволят держатели для фальца (арт. 91091-291090-2). Круглые проводники различного диаметра – от токоотвода до молниеприемника – соединяются в одном направлении параллельными зажимами (арт. 90550-190550-290552-190552-290553-190553-2). Помимо этого, соединить прутки в одном направлении можно при помощи параллельного зажима-держателя или муфты (арт. 7442574634). Параллельное соединение полосы и прутка или полосы с полосой (арт. 905599055790558) и их закрепление на поверхности (арт. 90030900279103391032900269056073418) при помощи элементов EZETEK также не составит труда.
