Назначение

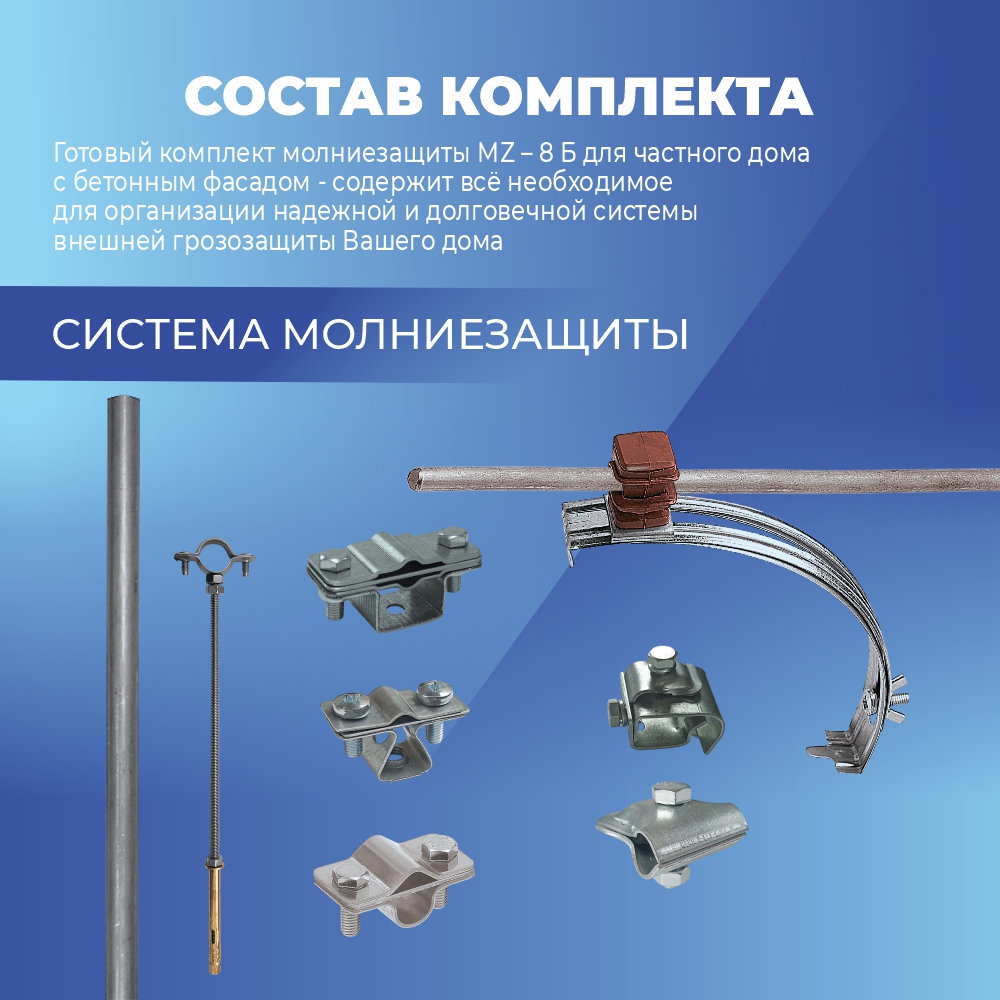

Готовый комплект молниезащиты частного дома MZ – 8 Б предназначен для монтажа системы молниезащиты жилого объекта габаритом до 8*8*8м. Молниеприемная сетка устанавливается на кровле и соединяется с заземлением через проложенные по фасаду токоотводы. Заземление отводит токи молнии от системы молниезащиты в грунт. Элементы молниезащиты выполнены из оцинкованной стали, а вертикальные заземлители – из стали с омедненным покрытием. Благодаря специальному покрытию проводники надежно защищены от коррозии в течение всего срока службы.

Особенности монтажа

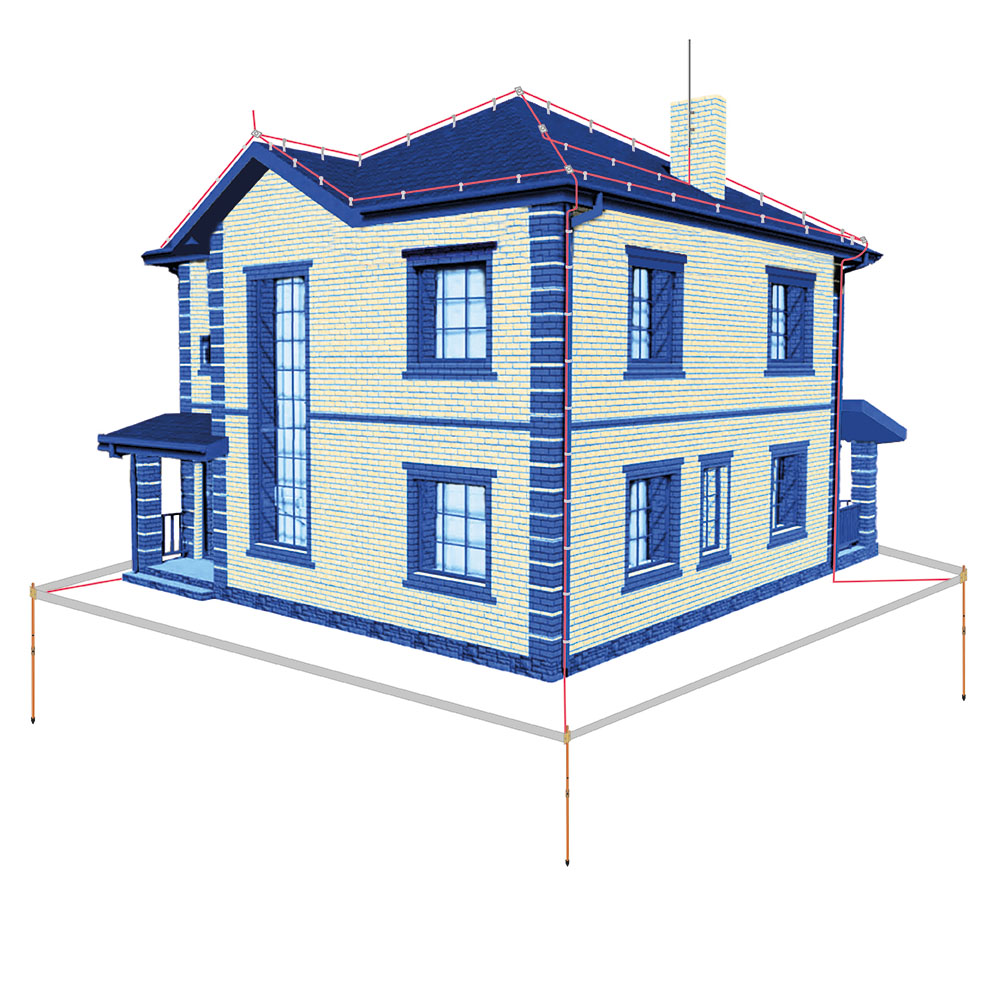

Стальной оцинкованный пруток (арт. 90737) прокладывается по кровле здания и по фасадам спускается в грунт. В грунте пруток соединяется с вертикальными (арт. 90121) и горизонтальными (арт. 90740-6) проводниками заземления.

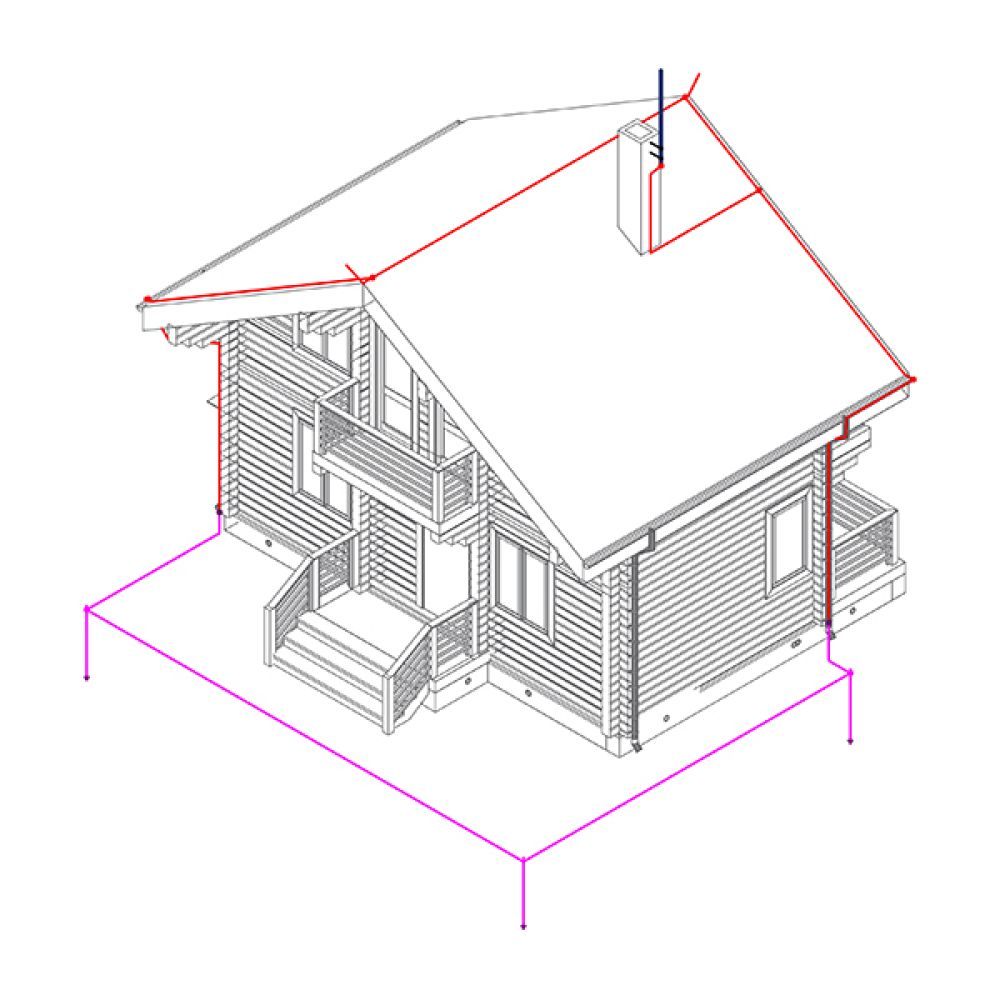

Пруток (арт. 90737) необходимо закрепить на протяжении всего конька при помощи держателей (арт. 91031) с шагом 0,7 метра. На краю конька сделать выпуск прутка длиной 0,3 – 0,5 метра. Пруток должен выступать за плоскость дома под углом около 45 градусов к горизонту. Далее круглый проводник закрепить на противоположных скатах кровли держателями (арт. 90021) с шагом 0,7 метра. Молниеприемник (арт. 90871) закрепить на дымоходе при помощи держателей (арт. 90853). К молниеприемнику подвести пруток и соединить зажимом (арт. 90550). Пруток подвести к сетке максимально коротким путем.

Далее два спуска с кровли при помощи держателей (арт. 90021) закрепляются на фасаде с шагом 1 м. Для перехода с кровли на фасад предусмотрен держатель для желоба водостока (арт. 91081). Соединение отрезков прутка в параллельном и в произвольном направлениях осуществляется благодаря универсальному зажиму (арт. 91071).

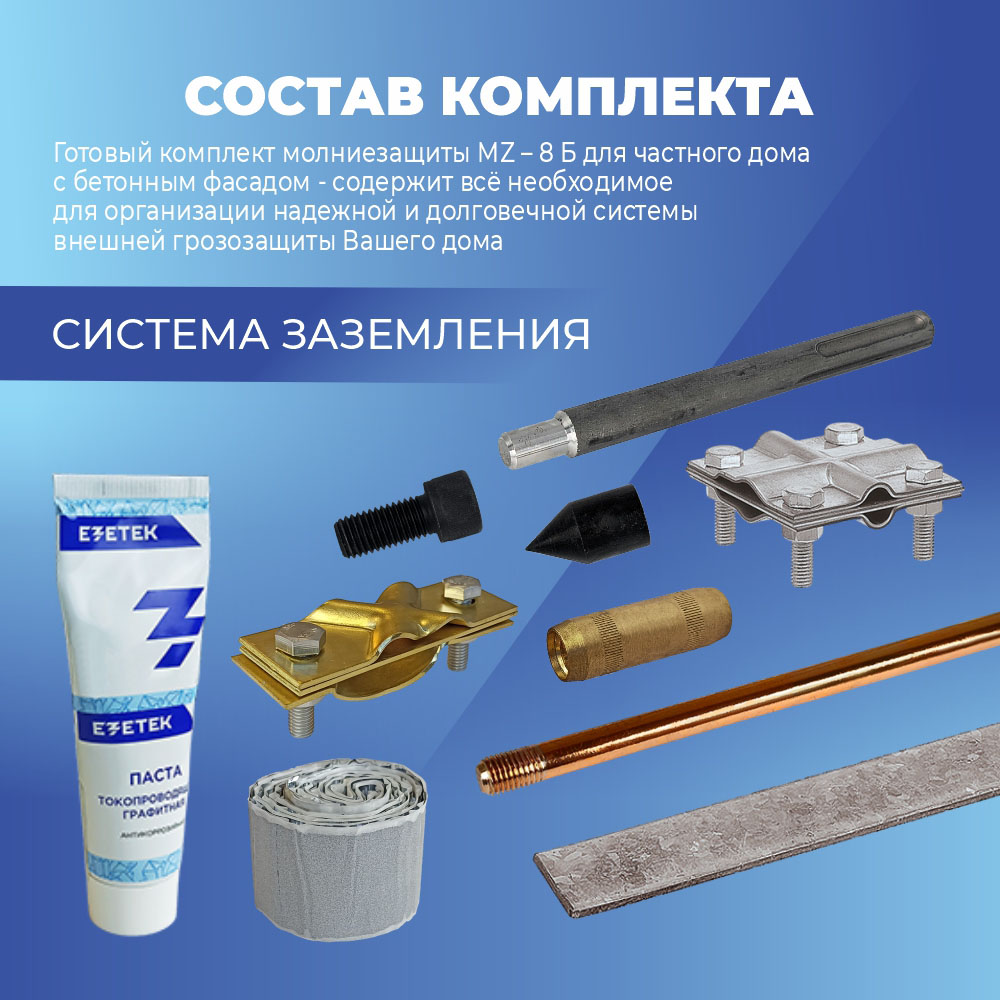

Вертикальные очаги заземления на основе омедненных стержней (арт. 90121) заглубляются на расстоянии не менее 1 метра от фундамента. Очаги соединяются в траншее при помощи полосы (арт. 90740-6), образуя половину контура заземления. На повороте полосы монтируется третий вертикальный очаг. От каждого очага заземления к токоотводам выводится полоса. Переход с прутка на полосу выполняется при помощи держателя (арт. 90560) на расстоянии 0,5 метра от уровня грунта.
