Комплект молниезащиты вагончика длиной до 12,5м – 2ВФ

Готовый комплект 2ВФ предназначен для монтажа системы молниезащиты вагончика-бытовки. Молниезащита осуществляется за счет создания зоны защиты с помощью двойного стержневого молниеприемника. Молниеприемники устанавливаются на фасаде и соединяются с заземлением через проложенные по фасаду токоотводы. Заземление отводит токи молнии от системы молниезащиты в грунт. Элементы молниезащиты выполнены из оцинкованной стали, а вертикальные заземлители – из стали с омедненным покрытием. Благодаря специальному покрытию проводники надежно защищены от коррозии в течение всего срока службы.

Тип комплекта выбирается в зависимости от основания фасада вагончика — горючее (г) или негорючее(нг).
2ВФ(нг) - для вагончика и со скатной и с плоской кровлей, фасад негорючий
2ВФ(г) - для вагончика и со скатной и с плоской кровлей, фасад горючий

Монтаж

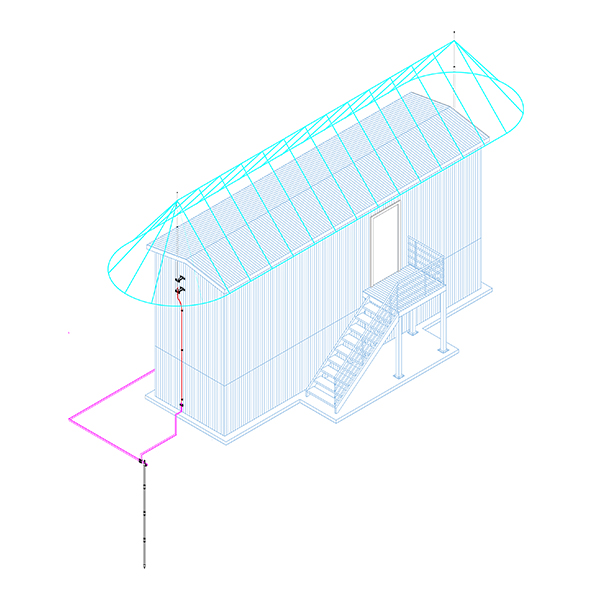

Молниеприемники (арт. 90873) устанавливаются с помощью держателей (арт. 90853) на фасаде вагончика (см. рисунок) по центральной оси вагончика, так, чтобы верхняя точка молниеприемника возвышалась над уровнем кровли на высоту не менее 2 м. Стальной оцинкованный пруток (арт. 90757) подсоединяется к молниеприемникам с помощью зажима (арт. 90551) и по фасадам опускается к контуру заземления.
Вертикальные очаги заземления на основе омедненных стержней (арт. 60272) заглубляются на расстоянии не менее 1 метра от фундамента. Очаги соединяются в траншее при помощи полосы (арт. 90740), образуя горизонтальный контур заземления. От каждого очага заземления к токоотводам выводится полоса, которая соединяется с контуром с помощью зажима (арт. 90540-2). Переход с прутка на полосу выполняется при помощи держателей (арт. 90027 (90030)) на высоте 0,5 метра от уровня грунта.
