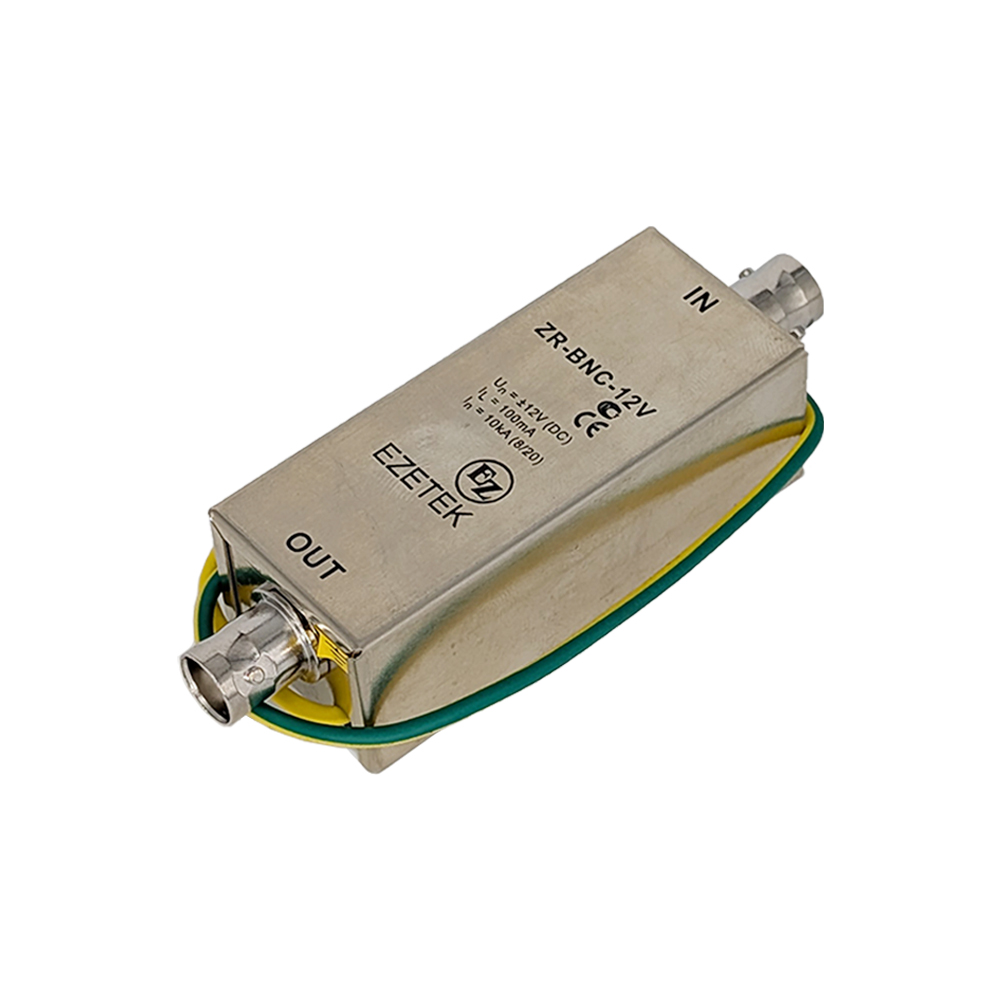

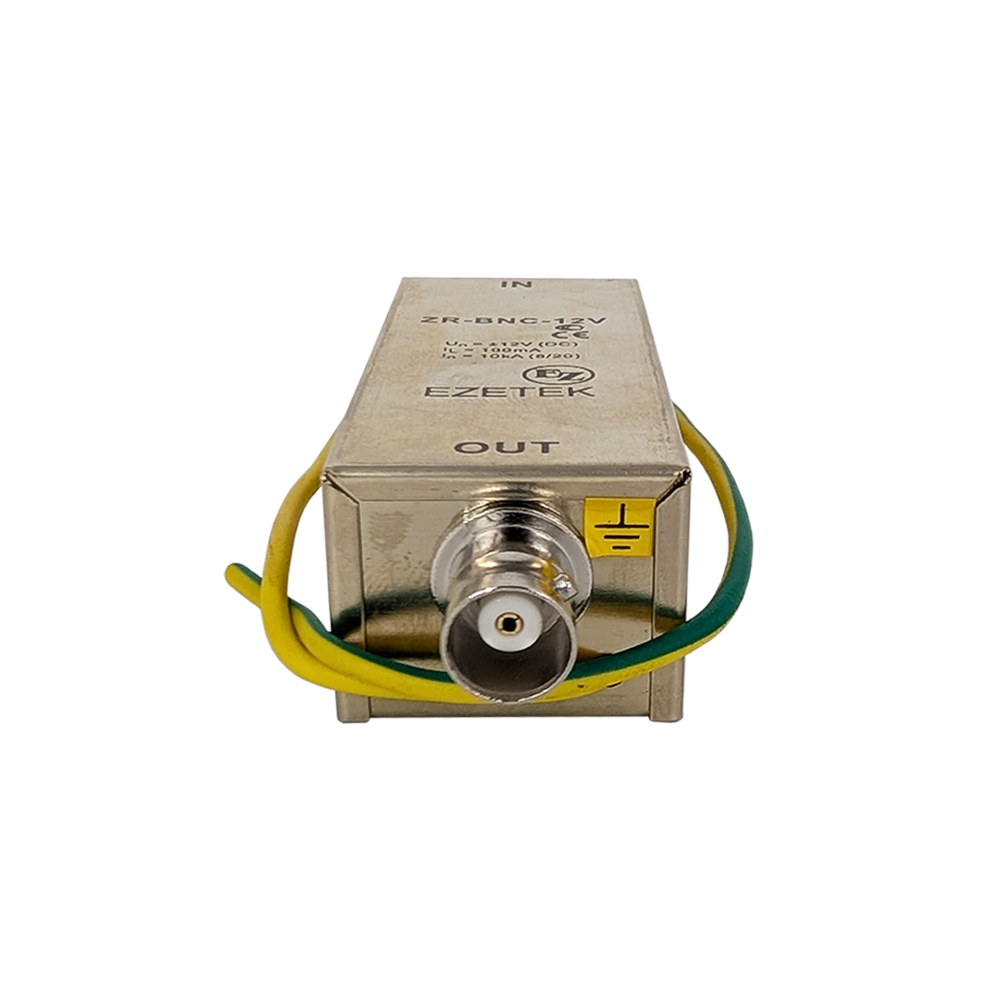

УЗИП ZR-BNC 12

Арт. 705020.
УЗИП ZR-BNC 12.

УЗИП ZR‑BNC 12 предназначено для защиты коаксиальных линий передачи данных и видеосигнала от импульсных перенапряжений, вызванных грозовыми разрядами, электростатическими разрядами и коммутационными процессами в электросети. Устройство применяется в системах видеонаблюдения, телевизионных и радиочастотных установках.

Основные характеристики:

• Категория по ГОСТ IEC 61643‑21‑2014: C1/C2/C3;

• Предназначено для защиты видеосигнальных цепей с разъёмами BNC Female/Female;

• Выполнено на базе газоразрядных трубок и TVS-диода;

• Вносимое сопротивление на линию 9-11 Ом;

• Номинальное рабочее напряжение 24 В, номинальный рабочий ток 100 мА;

• Вид защиты: провод-экран, провод-PE;

• Способно пропускать импульсный ток формы 8/20 мкс до 20 кА;

• Остаточное напряжение при 5 кА <65 В;

• Граничная частота 100 МГц;

• Скорость передачи до 16 Мбит/с;

• Время срабатывания <10 нс (провод–экран), <100 нс (экран–PE);

• Паразитная ёмкость 30 пФ (провод–экран), 1 пФ (экран–PE);

• Металлический корпус IP20;

• Корпус устройства и экраны разъёмов соединены с контактом защитного заземления;

• Заземление осуществляется при помощи защитного проводника.
