Комплект молниезащиты частного дома MZ – 15 Д для деревянного фасада, медь

Комплект молниезащиты частного дома MZ – 15 Д для деревянного фасада, медь

  • Производитель: EZETEK
  • Артикул: 61672
  • Наличие: Есть в наличии
  • 257000.00 р.
    Цена ориентировочная. Итоговую стоимость уточняйте у наших менеджеров.

Артикул Наименование
Количество
Назначение
молниезащита
90735 пруток медный 8 мм 170 м сетка по кровле и токоотводы по фасадам
91030 держатель проводника круглого 6-8 мм для конька, медь 32 шт крепление прутка на коньке
91090 держатель проводника круглого 6-10 мм для фальца 0.7-8 мм, медь 80 шт крепление прутка на скатах кровли
91080 держатель проводника круглого 8-10 мм для желоба водостока, медь 45 шт крепление прутка на желобе водостока
90022 держатель проводника круглого 8-10 мм для деревянного фасада, медь 12 шт крепление прутка на фасадах
90870 молниеприемник 1 м, алюм. 2 шт защита дымохода
90853 держатель молниеприемника 330 мм, оцинк. 4 шт крепление молниеприемника
90552 зажим соединительный пруток — стержень 16 мм параллельный, медь 2 шт переход с молниеприемника на пруток
91070 зажим соединительный круглого проводника 8-10 мм, медь 18 шт соединение прутка с прутком
90530 зажим заземления стержень — полоса/пруток крестообразный, латунь 4 шт соединение прутка с полосой
заземление
90740 полоса стальная оцинкованная 40х4 мм 90 м соединение очагов заземления
90540-2 зажим заземления полоса/пруток — полоса/пруток крестообразный, оцинк. 10 шт соединение полосы с полосой
90125 стержень заземления омедненный 16 мм х 1.5 м 8 шт вертикальные заземлители
90224 муфта соединительная 16 мм, латунь 8 шт соединение стержней заземления
90326 наконечник заземления 16 мм, сталь 4 шт наконечник для монтажа стержней
90531 зажим заземления стержень — полоса/пруток диагональный, латунь 4 шт соединение стержней с полосой
90427 головка удароприемная 14 мм, сталь 1 шт прием удара перфоратора
90634 насадка для перфоратора sds-max 1 шт переходник для перфоратора
90633 паста токопроводящая, 0.15 л 1 шт обработка резьбового соединения стержней
90632-3 лента изоляционная, 45 мм х 10 м 1 шт обработка зажимов заземления

Комплектация и назначение

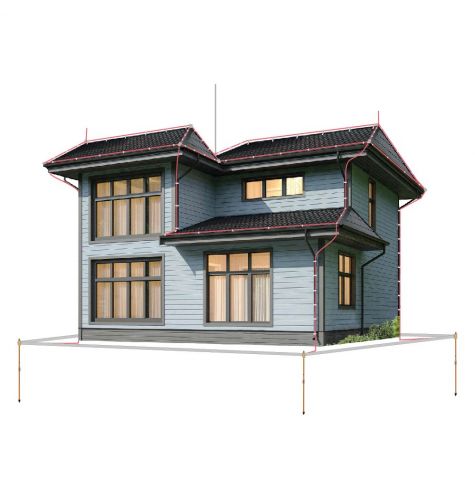

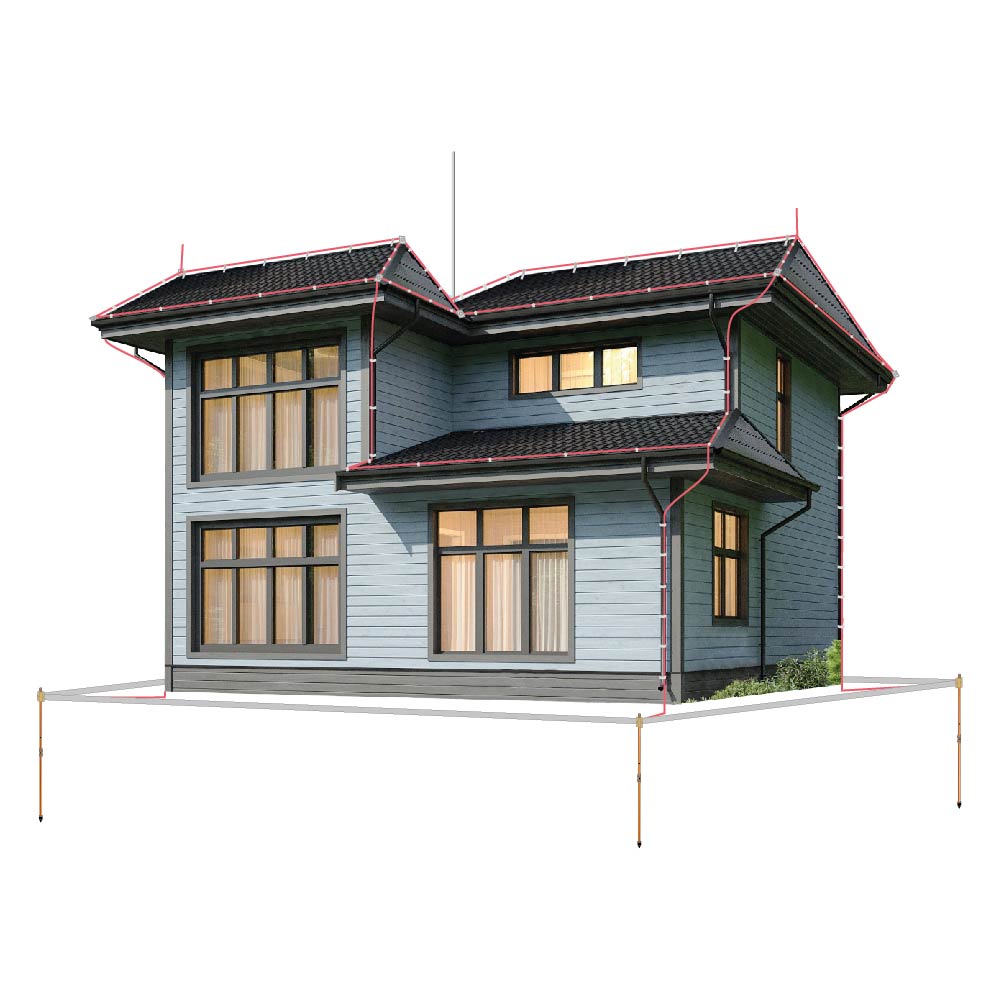

Готовый комплект MZ – 15 Д предназначен для монтажа системы молниезащиты частного дома. Молниеприемная сетка устанавливается на кровле и соединяется с заземлением через проложенные по фасаду токоотводы. Заземление отводит токи молнии от системы молниезащиты в грунт. Элементы молниезащиты выполнены из меди, а вертикальные заземлители – из стали с омедненным покрытием. Благодаря специальному покрытию проводники надежно защищены от коррозии в течение всего срока службы.

Монтаж

Медный пруток (арт. 90735) прокладывается по кровле здания и по фасадам спускается в грунт. В грунте пруток соединяется с вертикальными (арт. 90125) и горизонтальными (арт. 90740) проводниками заземления.

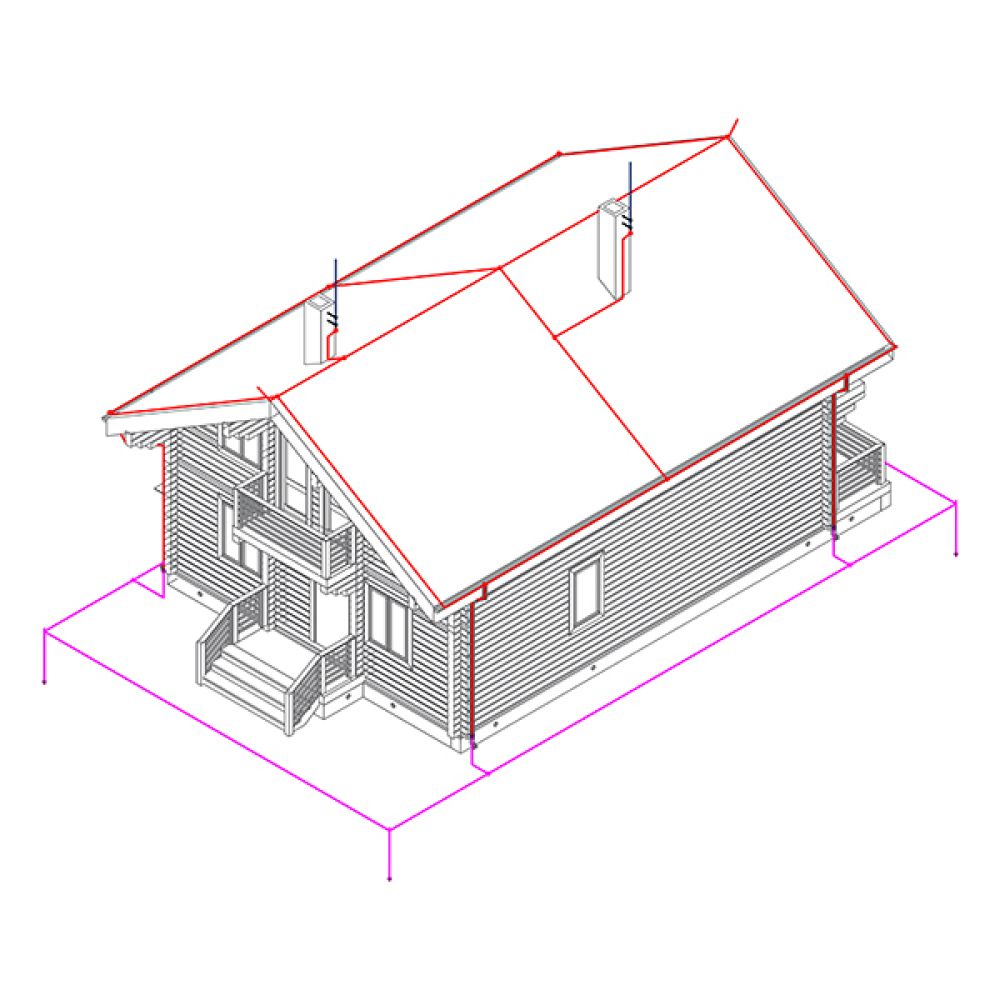

Пруток (арт. 90735) необходимо закрепить на протяжении всего конька при помощи держателей (арт. 91030) с шагом 0,8 метра. На краю конька сделать выпуск прутка длиной 0,3 – 0,5 метра. Пруток должен выступать за плоскость дома под углом около 45 градусов к горизонту. Далее круглый проводник закрепить на скатах кровли держателями (арт. 91090) с шагом 0,7 метра. Вдоль желоба водостока выполнить соединения опусков по периметру кровли держателем (арт. 91080) с шагом 0,8 м. От средней точки конька выполнить соединение с прутком, проходящим по желобу. Таким образом на кровле образуются ячейки из прутка размером в среднем 10х10 м. Молниеприемники (арт. 90870) закрепить на дымоходе при помощи держателей (арт. 90853). К молниеприемникам подвести пруток и соединить зажимом (арт. 90552). Пруток подвести к сетке максимально коротким путем.

Далее четыре спуска с кровли при помощи держателей (арт. 90022) закрепляются на фасаде с шагом 1 м. Для перехода с кровли на фасад предусмотрен держатель для желоба водостока (арт. 91080). Соединение отрезков прутка в параллельном и в произвольном направлениях осуществляется благодаря универсальному зажиму (арт. 91070).

Вертикальные очаги заземления на основе омедненных стержней (арт. 90125) заглубляются на расстоянии не менее 1 метра от фундамента. Очаги соединяются в траншее при помощи полосы (арт. 90740), образуя замкнутый контур заземления. От каждого очага заземления к токоотводам выводится полоса. Переход с прутка на полосу выполняется при помощи держателя (арт. 90530) на расстоянии 0,5 метра от уровня грунта.
Характеристики
Материал фасада • дерево• сайдинг• горючая теплоизоляция• прочие горючие материалы
Материал кровли • фальцевая медная кровля
Периметр дома, м не более 15 х 18 метров
Высота дома, м не более 10 метров
Масса, кг 255,0
Количество дымоходов на кровле, шт не более 2 шт
Тип грунта суглинок
Тип кровли двускатная
