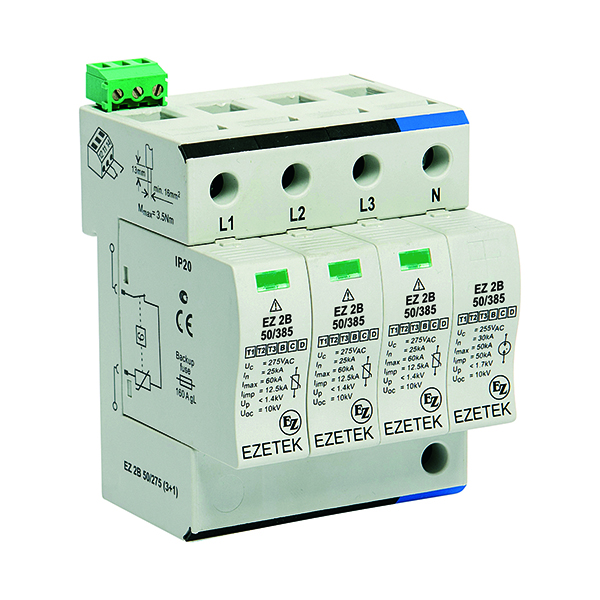

УЗИП EZ 2B 50/385 (3+1)

УЗИП EZ 2B 50/385 (3+1)

Артикул: 506075

СНЯТ С ПРОИЗВОДСТВА Арт. 506075. УЗИП EZ 2B 50/385 (3+1). EZ 2B 50 (3+1) — мощный трехфазный УЗИП I+II Класса комбинированного типа (база и Сменный модуль), выполненный на базе варисторов и газоразрядника (N – PE) для защиты оборудования в н...

Читать далее

Снят с производства

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 (800) 707-90-21, электронной почте ezetek@ezetek.ru или

Характеристики

Класс испытаний УЗИП: I + II
Место присоединения: L - N, N - PE
Род тока и частота: Переменный 50/60 Гц
Фазность: Трехфазный
Количество полюсов: 4
Номинальное рабочее напряжение AC (50/60 Гц), Uo: 230 В
Рабочее напряжение, В: 385
Максимальное длительное рабочее напряжение (AC), Uc L-N: 385 В
Максимальное длительное рабочее напряжение (AC) N-PE, Uc: 255 В
Номинальный разрядный ток (8/20 мкс), In L-N/N-PE: 25 кА / 30 кА
Максимальный разрядный ток (8/20 мкс), Imax L-N/N-PE: 60 кА / 50 кА
Импульсный ток (10/350 мкс), Iimp L-N/N-PE: 12,5 кА / 50 кА
Суммарный импульсный ток (10/350 мкс), Itotal: 25 кА
Удельная энергия, W/R L-N/N-PE: 39 кДж/Ом / 625 кДж/Ом
Заряд, Q L-N/N-PE: 6,25 Ас / 25 Ас
Уровень напряжения защиты L-N, Up: < 1,7 кВ
Уровень напряжения защиты L-PE, N-PE, Up: < 1,7 кВ
Номинальная отключающая способность сопровождающего тока N-PE, Ifi: 100 ARMS
Время срабатывания, tA L-N/N-PE: < 25 нс / < 100 нс
Плавкий предохранитель (если на вводе более 160 A): 160 A gG
Номинальный ток короткого замыкания (AC), ISCCR: 25 кА
Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек, UT L-N: 403 В
Значение временного испытательного перенапряжения ВПН, выдерживает 200 мс N-PE, UT: 1200 В / 300 А
Размер (В×Ш×Д): 100 × 72 × 72 мм
Размер модуля DIN 43880: 4 TE
Вес, гр: 695
Материал корпуса: Термопластик: Степень тушения UL 94 V-0
Рабочая температура, ta: от -40 ºC до +85 ºC
Допустимая влажность, RH: 5%...95%
Степень защиты оболочки: IP 20
Стандарт степени защиты оболочки: ГОСТ 14254-2015
Крутящий момент зажима L, N/PE, Mmax: 3,0 Нм
Максимальное сечение проводника L, N: 35 мм2 (одножильный) / 25 мм2 (многожильный)
Максимальное сечение проводника PE: 35 мм2 (одножильный) / 25 мм2 (многожильный)
Монтаж: 35 мм DIN рейка, EN 60715
Тепловая защита L-N/N-PE: Есть/Нет
Индикатор аварийного состояния L-N/N-PE: Красный/Нет
Дистанционная сигнализация: Есть
Коммутационная способность: AC: 250 В / 0,5 А; 125 В / 3 А
Максимальное сечение проводника сигнализации: 1,5 мм2 (одножильный)
Крутящий момент зажима контактов сигнализации, Mmax: 0,25 Нм
Сменные модули (модель и артикул): EZ 2B 12,5/385 (module) — 506005 / EZ 2B 50/255 (module) — 502320

Описание

СНЯТ С ПРОИЗВОДСТВА

Арт. 506075.
УЗИП EZ 2B 50/385 (3+1).

EZ 2B 50 (3+1) — мощный трехфазный УЗИП I+II Класса комбинированного типа (база и Сменный модуль), выполненный на базе варисторов и газоразрядника (N – PE) для защиты оборудования в низковольтных цепях до 1000 В от прямых и отдаленных атмосферных разрядов при воздушном или кабельном вводах электропитания. Применяется в системах заземления: TN-S, TN-С-S, TT. УЗИП выдерживает токовые нагрузки соответствующие УЗИП Класса I, а по ограничению переходных напряжений — УЗИП Класса II. Устанавливаются в пределах 0А(В) — 1 зон молниезащиты (в соответствии с МЭК 62305 и CO-153-34. 21. 122-2003).

Монтаж производится: 35 мм DIN рейка, EN 60715
