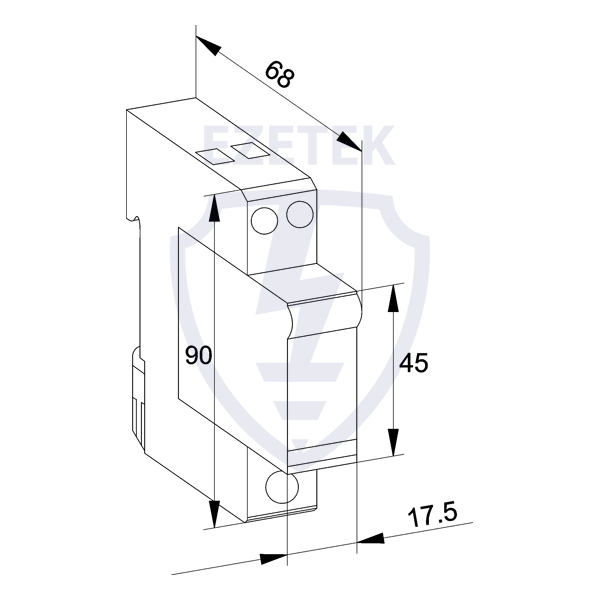

Размер (В×Ш×Д):
90 × 68 × 18 мм
Класс:
III
Размер модуля DIN 43880:
1 TE
Фазность:
Однофазный
Вес, гр:
96
Класс испытаний УЗИП:
III
Количество полюсов:
2
Тепловая защита:
Есть
Уровень напряжения защиты при In, UP [линия - линия]:
<500 В
Максимальный разрядный ток (8/20), Imax:
2 кА
Материал корпуса:
Термопластик: Степень тушения UL 94 V-0
Напряжение разомкнутой цепи генератора комбинированной волны (1,2/50 мкс), Uoc:
2,4 кВ
Ток короткого замыкания генератора комбинированной волны (8/20 мкс), Icw:
1,2 кА
Уровень напряжения защиты L-N, Up:
<500 В
Уровень напряжения защиты L-PE, N-PE, Up:
<800 В
Номинальный ток короткого замыкания (AC), ISCCR:
2 кА
Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек, UT:
148 В
Рабочая температура, ta :
от -40 ºC до +85 ºC
Допустимая влажность, Pн:
5%...95%
Степень защиты оболочки:
IP 20
Индикатор состояния: рабочее/аварийное:
Зелёный LED
Комплектующие:

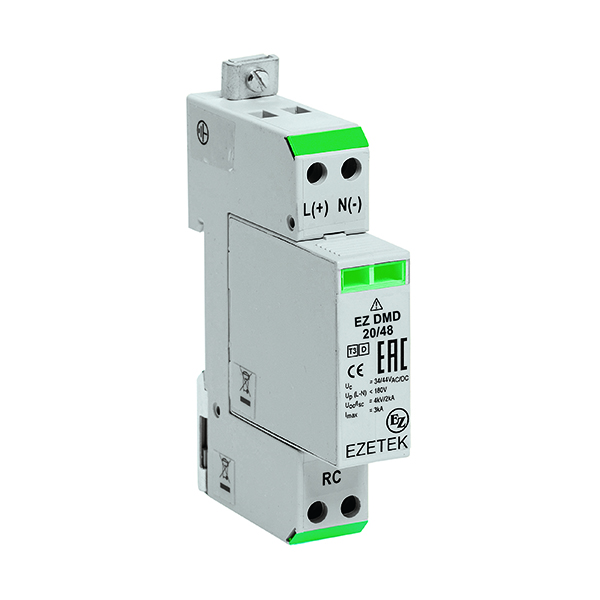

EZ DMD 20/48 (module) — арт. 508221
Крутящий момент зажима L, N/PE, Mmax:
0,5 Нм
Максимальное сечение проводника L, N:
6 мм2 (многожильный) / 6 мм2 (гибкий)
Максимальное сечение проводника PE:
6 мм2 (многожильный) / 6 мм2 (гибкий)
Монтаж:
35 мм DIN рейка, EN 60715
Максимальное сечение проводника сигнализации:
6 мм2 (многожильный) / 6 мм2 (гибкий)
Крутящий момент зажима контактов сигнализации, Mmax:
0,5 Нм
Место присоединения:
N - PE, L - N, L- PE
Время срабатывания L-N/ L-PE, N-PE, tA:
< 25 нс/ < 100 нс
Плавкий предохранитель (если на вводе более 32 A):
32 A gG
Номинальное рабочее напряжение AC/DC (50/60 Гц), Uo:
34 B/48 B
Максимальное длительное рабочее напряжение AC/DC, Uc:
48 B/60 B
Род тока:
Постоянный /переменный
Частота тока:
50/60 Гц
