Технические характеристики

Род тока

Переменный 50/60 Гц

Номинальное рабочее напряжение

U_o

230 В

Максимальное длительное рабочее напряжение

U_c

275 В

Напряжение разомкнутой цепи генератора комбинированной волны (1,2/50 мкс)

U_oc

6 кВ

Ток короткого замыкания генератора комбинированной волны (8/20 мкс)

I_cw

3 кА

Уровень напряжения защиты L-N

U_p

<1,6 кВ

Уровень напряжения защиты N-PE

U_p

<1,6 кВ

Время срабатывания L-N/L-PE

t_A

< 25 нс /< 100 нс

Номинал защитного предохранителя (если на вводе > 16 A)

16 A gG

Номинальный ток короткого замыкания

I_SCCR

1,5 кА

Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек.

U_T

337 В

Количество полюсов

4

Механические характеристики

Рабочая температура

T_a

От -40 ºC до +85 ºC

Допустимая влажность

RH

5%...95%

Крутящий момент затяжки L, N/PE

M_max

0,5 Нм/3,0 Нм

Максимальное сечение подключаемых проводов

2,5 мм ² (многожильный)

Монтаж

35 мм DIN рейка

Степень защиты оболочки, ГОСТ 14254-2015

IP 20

Материал корпуса

Термопластик: Степень тушения UL 94 V-0

Тепловая защита

Есть

Индикатор рабочего состояния/ Индикатор аварийного состояния

Зелёный/Красный

Дистанционная сигнализация

Есть

Коммутационная способность

AC: 250 В / 0,5 А; 125 В / 3 А

Максимальное сечение подключаемых проводов

2,5 мм ² (многожильный)

Крутящий момент затяжки

M_max

0,5 Нм

Артикул

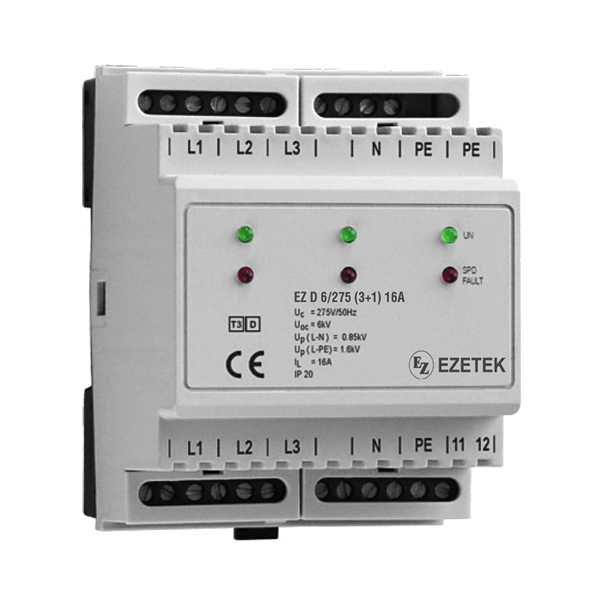

EZ D 6/275 (3+1) 16A

130000
