УЗИП ETK B 100 TCG

Name: УЗИП ETK B 100 TCG
Brand: Ezetek
SKU: 513514
Price: 34670 RUB
Availability: InStock

Артикул: 513514

В избранное

Сравнить

Номинальное рабочее напряжение, Uo: 230 В

Максимальное длительное рабочее напряжение, Uc: 255 В

Рабочее напряжение, В: 255

Фазность: Однофазный

Все характеристики

Арт. 513514. Разрядник I+II класса коммутирующего типа, для защиты электрического оборудования в сети переменного тока 0,4 кВg. Арт. 513514. УЗИП ETK B 100 TCG. ETK B 50/255 – однофазный разрядник I+II класса коммутирующего ти...

Розничная цена

34 670 ₽ за шт

Под заказ

Наличие у партнера

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 (800) 707-90-21, электронной почте ezetek@ezetek.ru или

Характеристики Описание

Характеристики

Номинальное рабочее напряжение, Uo: 230 В

Максимальное длительное рабочее напряжение, Uc: 255 В

Размер (В×Ш×Д): 99 × 71 × 36 мм

Класс: I + II

Рабочее напряжение, В: 255

Размер модуля DIN 43880: 2 TE

Фазность: Однофазный

Вес, гр: 180

Импульсный ток (10/350 мкс): 100 кА

Класс испытаний УЗИП: I+II

Количество полюсов: 1

Время срабатывания, tA: < 100 нс

Максимальный разрядный ток (8/20), Imax: 100 кА

Номинальный разрядный ток (8/20), In: 100 кА

Уровень напряжения защиты, Up: < 1,5 кВ

Материал корпуса: Термопластик: Степень тушения UL 94 V-0

Номинальное рабочее напряжение AC (50/60 Гц), Uo: 230 B

Максимальное длительное рабочее напряжение (AC), Uc: 255 В

Рабочая температура, ta : от -40 ºC до +85 ºC

Допустимая влажность, Pн: 5%...95%

Степень защиты оболочки: IP 20

Крутящий момент зажима L, N/PE, Mmax: 3,0 Нм

Максимальное сечение проводника L, N: 35 мм2 (одножильный) / 25 мм2 (многожильный)

Максимальное сечение проводника PE: 35 мм2 (одножильный) / 25 мм2 (многожильный)

Монтаж: 35 мм DIN рейка, EN 60715

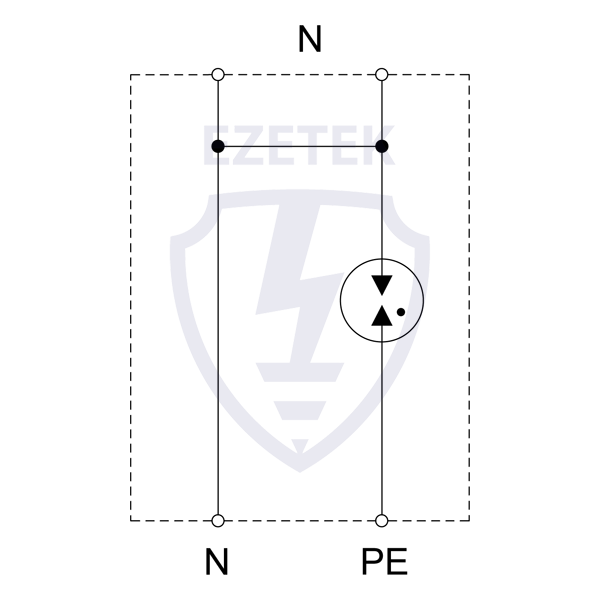

Место присоединения: N - PE

Номинальная отключающая способность сопровождающего тока N - PE, Ifi: 100 ARMS

Значение временного испытательного перенапряжения ВПН, выдерживает 200 мс N - PE, UT: 1200 В / 300 А

Удельная энергия, W/R: 2,5 МДж/Ом

Заряд, Q: 50 Ас

Описание

Арт. 513514.
Разрядник I+II класса коммутирующего типа, для защиты электрического оборудования в сети переменного тока 0,4 кВg.

Арт. 513514.
УЗИП ETK B 100 TCG.

ETK B 50/255 – однофазный разрядник I+II класса коммутирующего типа, для защиты электрического оборудования в низковольтных системах до 1000 В от прямых и отдалённых атмосферных разрядов при воздушном или кабельном вводе электропитания. Выдерживает нагрузки при протекании прямого тока молнии, соответствующие УЗИП класса I, а по ограничению наведённых и коммутационных перенапряжений – УЗИП класса II. Устанавливается во вводных щитах, в пределах ОА (В) – 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305 и СО-153-34.21.122-2003.

Монтаж производится: 35 мм DIN рейка, EN 60715

ГОСТ IEC 61643-11-2013
Класс УЗИП	I+II
Место установки	Главный распределительный щит
Тип низковольтной системы	TT, TN-S
Места присоединения	N - PE
Импульсный ток	Iimp = 100 кА (10/350 мкс)
Разрядный ток	In = 100 кА (8/20 мкс)
Защитный элемент	Высокоэнергетический разрядник (GDT)
Корпус	Компактный 2 ТЕ
