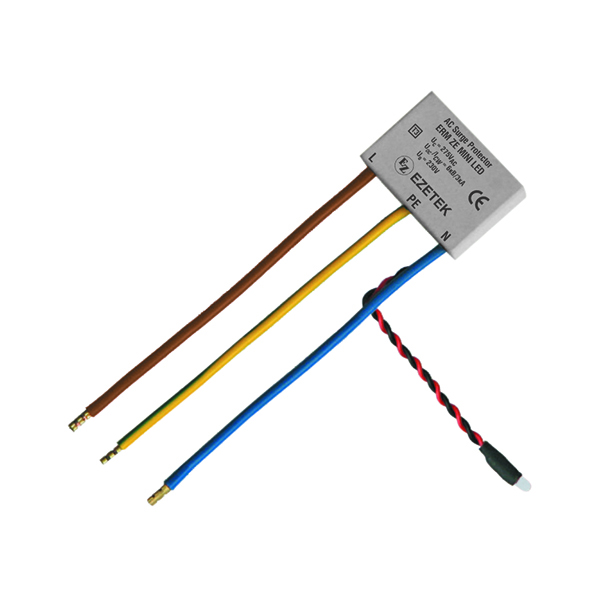

УЗИП ERM ZE MINI LED

Name: УЗИП ERM ZE MINI LED
SKU: 130005
Price: 8652 RUB
Availability: InStock

Артикул: 130005

В избранное

Сравнить

Номинальное рабочее напряжение, Uo: 230 В

Максимальное длительное рабочее напряжение, Uc: 275 В

Рабочее напряжение, В: 275

Фазность: Однофазный

Все характеристики

Розничная цена

8 652 ₽ за шт

> 50 шт. на складе

Наличие у партнера

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 (800) 707-90-21, электронной почте ezetek@ezetek.ru или

Характеристики Описание

Характеристики

Номинальное рабочее напряжение, Uo: 230 В

Максимальное длительное рабочее напряжение, Uc: 275 В

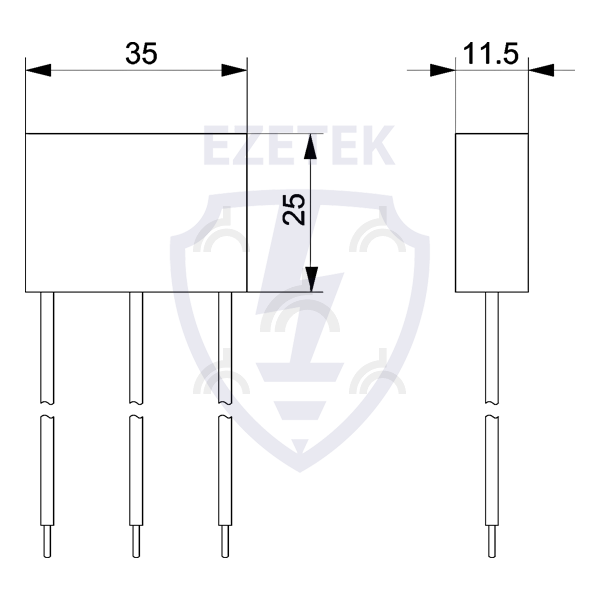

Размер (В×Ш×Д): 25 × 35 × 11,5 мм

Класс: III

Рабочее напряжение, В: 275

Фазность: Однофазный

Вес, гр: 52

Класс испытаний УЗИП: III

Количество полюсов: 2

Тепловая защита: Есть

Материал корпуса: Термопластик: Степень тушения UL 94 V-0

Напряжение разомкнутой цепи генератора комбинированной волны (1,2/50 мкс), Uoc: 6 кВ

Ток короткого замыкания генератора комбинированной волны (8/20 мкс), Icw: 3 кА

Уровень напряжения защиты L-N, Up: <1,5 кВ

Уровень напряжения защиты L-PE, N-PE, Up: <1,7 кВ

Номинал защитного предохранителя (если на вводе >16 A): 16 A gG

Номинальный ток короткого замыкания (AC), ISCCR: 1 кА

Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек, UT: 337 В

Рабочая температура, ta : от -40 ºC до +85 ºC

Допустимая влажность, Pн: 5%...95%

Степень защиты оболочки: IP 20

Крутящий момент зажима L, N/PE, Mmax: 0,5 Нм / 3,0 Нм

Максимальное сечение проводника L, N: 1 мм2 (многожильный)

Максимальное сечение проводника PE: 35 мм2 (одножильный) / 25 мм2 (многожильный)

Индикатор отключения: Светодиод

Монтаж: Кабель-канал (розетка)

Место присоединения: L - N, N - PE, L - PE

Время срабатывания L-N/ L-PE, N-PE, tA: < 100 нс

Напряжение разомкнутой цепи генератора комбинированной волны (1,2/50 мкс), Uoc total: 10 кВ

Описание

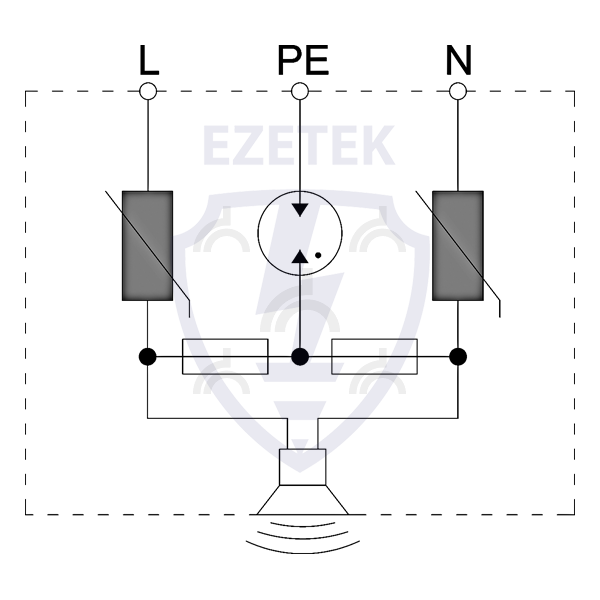

ERM ZE MINI LED — однофазный УЗИП III класса комбинированного типа, выполненный на базе варисторов и газоразрядника (L/N – PE), для организации третьей ступени защиты оборудования в низковольтных цепях до 1000 В. Устанавливаются после УЗИП класса II в пределах 2 – 3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34. 21. 122) непосредственно вблизи защищаемого оборудования и предназначены для защиты конечных потребителей от остаточных бросков импульсных перенапряжений. Применяются в сетях переменного и постоянного тока с системами заземления типа TN-S, TN-C-S, IT и TT. Для контроля состояния УЗИП имеется светодиодный указатель, который загорается при выходе из строя УЗИП.

Монтаж производится: Кабель-канал (розетка)

Технические характеристики
Род тока	Переменный 50/60 Гц
Номинальное рабочее напряжение	U_o	230 В
Максимальное длительное рабочее напряжение	U_c	275 В
Напряжение разомкнутой цепи генератора комбинированной волны (1,2/50 мкс)	U_oc	6 кВ
	U_oc_total	10 кВ
Ток короткого замыкания генератора комбинированной волны (8/20 мкс)	I_cw	3 кА
Уровень напряжения защиты L-N	U_p	<1,5 кВ
Уровень напряжения защиты L-PE/N-PE	U_p	<1,7 кВ
Время срабатывания	t_A	< 100 нс
Номинал защитного предохранителя (если на вводе > 16 A)	MCB/B 16 A
Номинальный ток короткого замыкания	I_SCCR	1 кА
Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек.	U_T	337 В
Количество полюсов	2
Механические характеристики
Рабочая температура	T_a	От -40 ºC до +85 ºC
Допустимая влажность	RH	5%...95%
Крутящий момент затяжки L, N/PE	M_max	0,5 Нм/3,0 Нм
Максимальное сечение подключаемых проводов L, N	1,0 мм ² многожильный
Максимальное сечение подключаемых проводов PE	35 мм ² (одножильный)/ 25 мм ² (многожильный)
Монтаж	Кабель-канал (розетка)
Степень защиты оболочки, ГОСТ 14254-2015	IP 20
Материал корпуса	Термопластик: Степень тушения UL 94 V-0
Тепловая защита	Есть
Индикатор аварийного состояния	Светодиод
Артикулы
ERM ZE MINILED 275			130005
