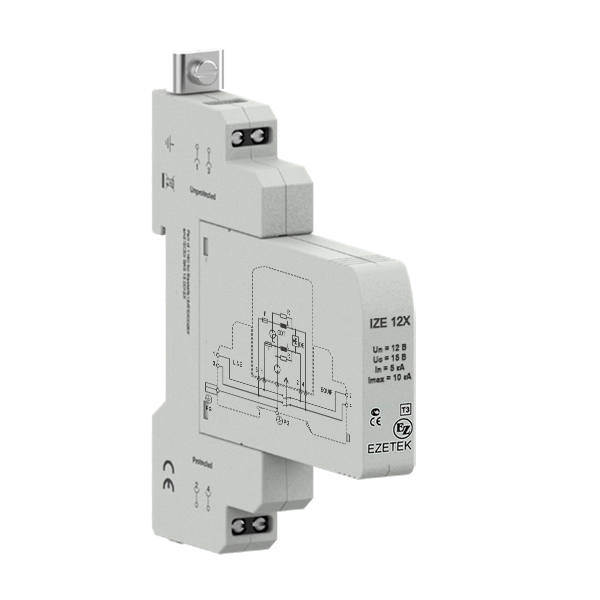

Арт. 704005.
УЗИП IZE 12X.

IZE xxX – Устройство защиты от импульсных перенапряжений (УЗИП) предназначен для обеспечения защиты низковольтных цепей передачи сигналов и данных, расположенных во взрывоопасных средах.

Он предназначен для использования в изначально безопасных цепях в соответствии с директивой ATEX. Модуль защиты должен располагаться как можно ближе к защищаемому оборудованию конечного пользователя. Cодержит две ступени защиты: первая выполнена на базе мощных газовых разрядников (GDT), вторая - на базе быстродействующих защитных диодов. Защита схемы от перенапряжений обеспечивается по цепям линия-земля и линия-линия.

Эффективные УЗИП, содержащие каскады как грубой, так и тонкой защиты, обеспечивают продольную и поперечную защиту от перенапряжений. Первая ступень защиты состоит из трехполюсного газоразрядника и предназначена для отвода основной энергии перенапряжения. Последующий этап тонкой защиты осуществляется с помощью быстрых двунаправленных кремниевых лавинных диодов. Чтобы обеспечить низкие вносимые потери и широкий диапазон рабочих частот, применены низкоемкостные диоды. Последовательно включенные сопротивления обеспечивают энергетическую координацию между каскадами защиты во всём диапазоне перенапряжений. Для защиты от поражения электрическим током и пожара, которые часто возникают при контакте между линиями электропередачи и связи, в первом каскаде применены предохранители для прерывания аварийного тока. Модульная конструкция облегчает замену вышедшего из строя модуля без необходимости отключать провода системы. Если модуль отсоединен от базы, линия остаётся неразрывной.
