Арт. 61610
Комплект молниезащиты вагончика длиной до 12,5м – 2ВК

Готовый комплект 2ВК предназначен для монтажа системы молниезащиты вагончика-бытовки. Молниезащита осуществляется за счет создания зоны защиты с помощью двойного стержневого молниеприемника. Молниеприемники устанавливаются на кровле и соединяются с заземлением через проложенные по фасаду токоотводы. Заземление отводит токи молнии от системы молниезащиты в грунт. Элементы молниезащиты выполнены из оцинкованной стали, а вертикальные заземлители – из стали с омедненным покрытием. Благодаря специальному покрытию проводники надежно защищены от коррозии в течение всего срока службы.
Тип комплекта выбирается в зависимости от типа кровли вагончика — скатная(С) или плоская(П) и от основания кровли и фасада вагончика — горючее (г) или негорючее(нг):
2ВК(С(нг)) - для вагончика со скатной кровлей, основание фасада и кровли НГ
2ВК(С(г)) - для вагончика со скатной кровлей, основание фасада и кровли Г
2ВК(П(нг)) - для вагончика с плоской кровлей, основание фасада и кровли НГ
2ВК(П(г)) - для вагончика с плоской кровлей, основание фасада и кровли Г

Монтаж

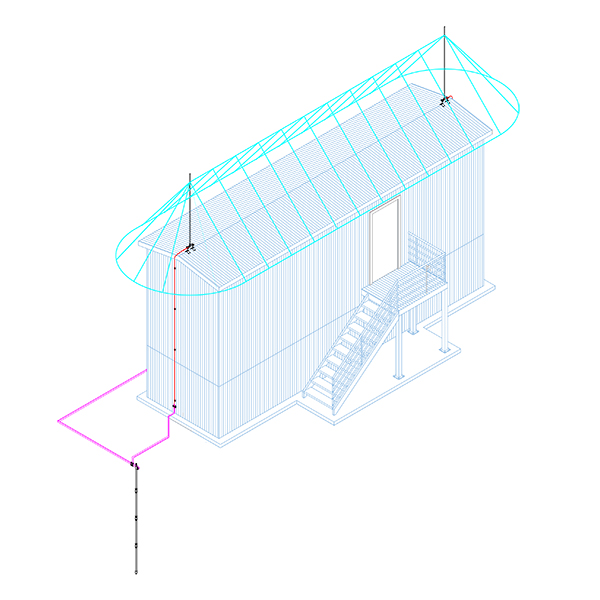

Молниеприемники устанавливаются на кровле по центральной оси кровли на расстоянии ~0,5м от края кровли (см. рисунок). В случае скатной кровли использовать держатель (арт. 70865) , в случае плоской (арт. 75207). Молниеприемники (арт. 90872) закрепить на держателях. Стальной оцинкованный пруток (арт. 90757) подсоединяется к молниеприемникам с помощью зажима, предусмотренного на держателе, в случае скатной кровли или с помощью зажима (арт. 90551) в случае плоской, и по фасадам опускается к контуру заземления.
Вертикальные очаги заземления на основе омедненных стержней (арт. 60272) заглубляются на расстоянии не менее 1 метра от фундамента. Очаги соединяются в траншее при помощи полосы (арт. 90740), образуя горизонтальный контур заземления. От каждого очага заземления к токоотводам выводится полоса, которая соединяется с контуром с помощью зажима (арт. 90540-2). Переход с прутка на полосу выполняется при помощи держателей (арт. 90027 (90030)) на высоте 0,5 метра от уровня грунта.
