Арт. 61612
Комплект молниезащиты вагончика-бытовки длиной до 4м – 1ВК

Готовый комплект 1ВК предназначен для монтажа системы молниезащиты вагончика-бытовки. Молниезащита осуществляется за счет создания зоны защиты с помощью одиночного стержневого молниеприемника. Молниеприемник устанавливается на кровле вагончика и соединяется с заземлением через проложенный по кровле и фасаду токоотвод. Заземление отводит токи молнии от системы молниезащиты в грунт. Элементы молниезащиты выполнены из оцинкованной стали, а вертикальные заземлители – из стали с омедненным покрытием. Благодаря специальному покрытию проводники надежно защищены от коррозии в течение всего срока службы.
Комплект применяется для вагончиков с плоской кровлей. Тип комплекта выбирается в зависимости от основания фасада вагончика — горючее (г) или негорючее(нг).
1ВК(г) - для вагончика с плоской кровлей, кровля и фасад горючие
1ВК(нг) - для вагончика с плоской кровлей, кровля и фасад негорючие

Монтаж

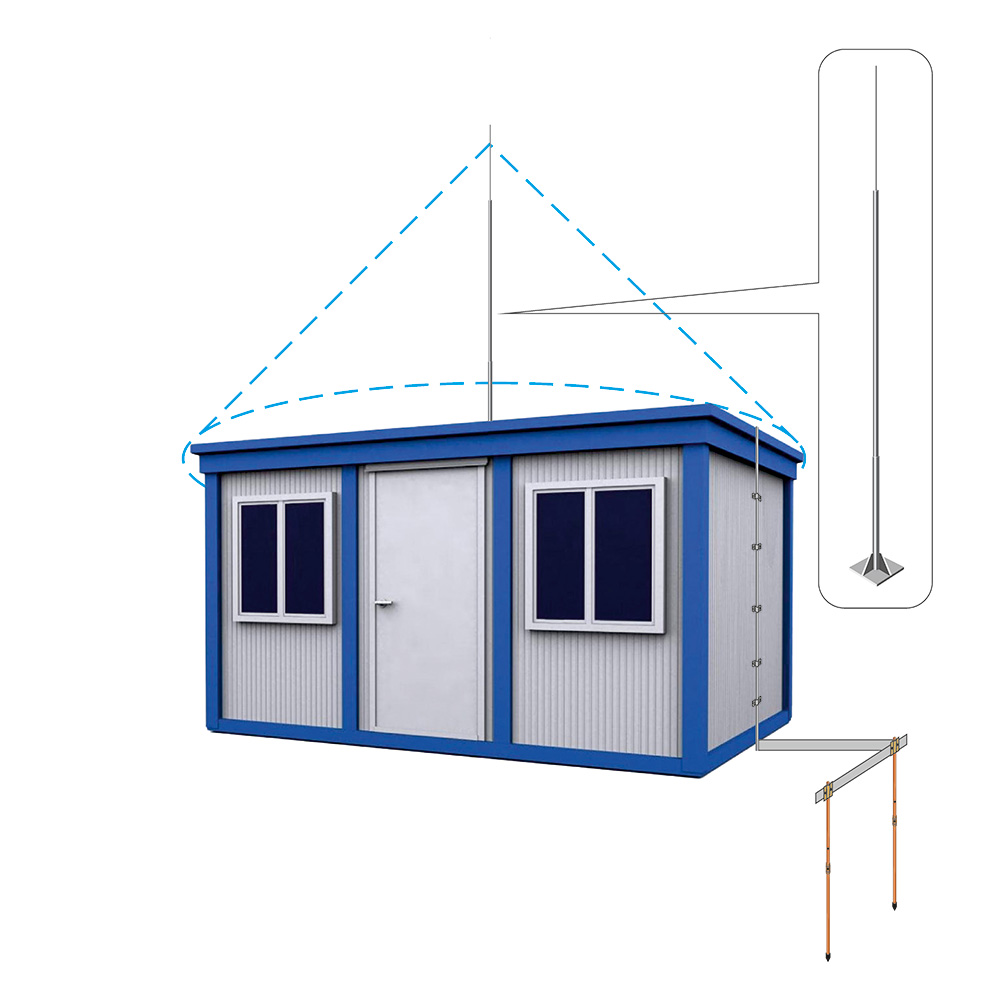

Установить держатель (арт. 90865) молниеприемника на кровле вагончика (см. рисунок) на пересечении центральных осей вагончика . Молниеприемник (арт. 90870) с помощью гайки запрессовочной закрепить на мачте молниеприемной (арт. 90861), которую установить на держателе (арт. 90865). Стальной оцинкованный пруток (арт. 90757) подсоединяется к молниеприемнику с помощью зажима на держателе и по кровле и фасаду опускается к контуру заземления.
Вертикальные очаги заземления на основе омедненных стержней (арт. 60272) заглубляются на расстоянии не менее 1 метра от фундамента. Очаги соединяются в траншее при помощи полосы (арт. 90740), образуя контур заземления. От очагов заземления к токоотводам выводится полоса, которая соединяется с контуром с помощью зажима (арт. 90540-2). Переход с прутка на полосу выполняется при помощи держателя (арт. 90027 (90030)) на высоте 0,5 метра от уровня грунта.
