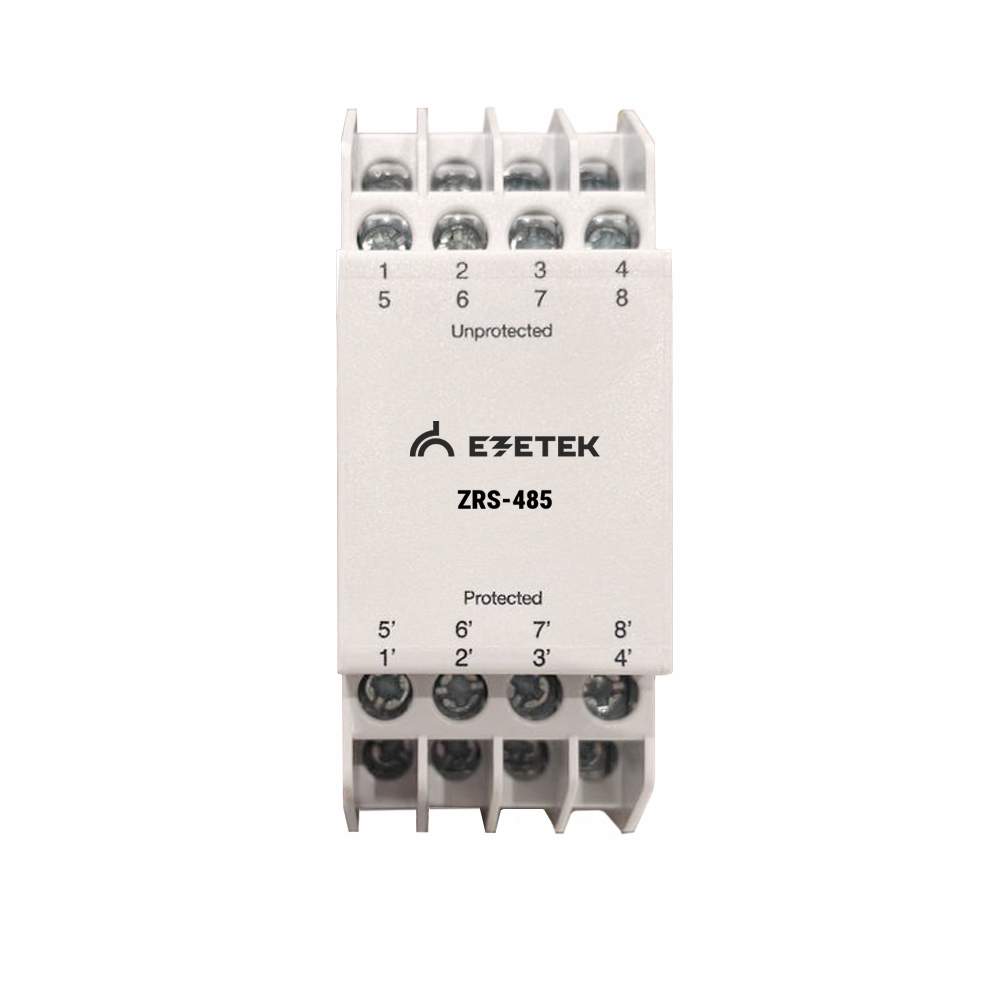

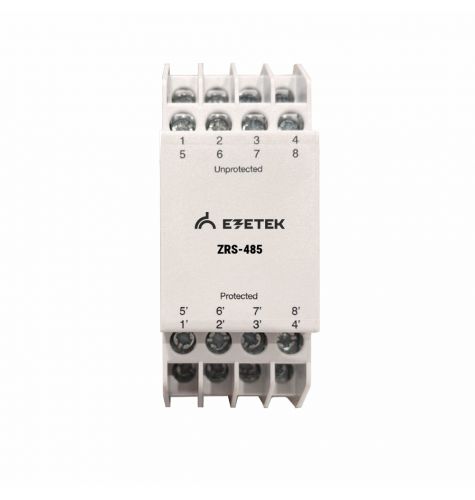

УЗИП ZRS-485

Name: УЗИП ZRS-485
SKU: 706441
Price: 27034 RUB
Availability: InStock

Артикул: 706441

Номинальное рабочее напряжение, Uo:

5 В
Максимальное длительное рабочее напряжение, Uc:

6 В
Номинальный разрядный ток (8/20 мкс):

20 кА
Номинальный рабочий ток, IL:

500 мА
Время срабатывания, tA:

< 1 нс

Все характеристики

Арт. 706441. УЗИП ZRS-485. УЗИП ZRS-485 предназначен для защиты двухпарных линий передачи данных по протоколам RS‑485, RS‑422 и V.11. Устройство обеспечивает уравнивание потенциалов между линиями, а также между сигнальной и защитной землё...

Избранное

Сравнение

Розничная цена 27 034 ₽ за шт

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Наличие на складе EЗЕТЕК: 1 шт Наличие у партнера

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 707-90-21, электронной почте ezetek@ezetek.ru или

Технические характеристики

Категория испытаний по ГОСТ IEC 61643-21	D1,C1,C2,C3
Номинальное рабочее напряжение, Uo	5 В
Максимальное длительное рабочее напряжение, Uc	6 В
Степень защиты	IP 20
Номинальный разрядный ток (8/20 мкс)	20 кА
Тип интерфейса	RS-485, RS-422, V11, X21, RS423A
Число защищаемых пар	2 (4 провода)
Разрядное напряжение, Ures [5,6,7,8 – SG]	6,5 – 8,5 В
Разрядное напряжение, Ures [5,6,7,8 – РЕ]	78 – 116 В

Номинальный рабочий ток, IL	500 мА
Остаточное напряжение при 5 кА (8/20), Ures	20 В
Время срабатывания, tA	< 1 нс
Тепловая защита	термоконтакт (5, 6, 7, 8)
Сопротивление изоляции, Riso	6 кОм
Вносимое сопротивление на линию, R	1,7 – 1,9 Ом
Паразитная емкость, С	< 2 нФ
Граничная частота, fG	≥ 1 МГц
Диапазон рабочих температур	–40...+80 °С

Описание

Арт. 706441.

УЗИП ZRS-485.

УЗИП ZRS-485 предназначен для защиты двухпарных линий передачи данных по протоколам RS‑485, RS‑422 и V.11. Устройство обеспечивает уравнивание потенциалов между линиями, а также между сигнальной и защитной землёй, предотвращая повреждение оборудования при перенапряжениях. Защита реализована в два этапа: первая ступень — грубая защита с помощью газоразрядной трубки, вторая ступень — тонкая защита с использованием TVS‑диодов, при этом обеспечивается как дифференциальная, так и продольная защита. Ступени согласованы так, чтобы исключить слепые зоны по напряжению и току импульса. Встроенная тепловая защита предотвращает разрушение устройства при перегреве.

Заземление осуществляется на 35 мм DIN-рейку.

Для подбора устройства рекомендуется заполнить опросный лист, в котором указываются параметры сети, особенности монтажа и требования к уровню защиты. Это позволяет выбрать решение, соответствующее требованиям надёжности и безопасности конкретного объекта.
