УЗИП IZB 15

Name: УЗИП IZB 15
SKU: 513058
Availability: PreOrder

Артикул: 513058

Рабочее напряжение, В:

6
Фазность:

Однофазный
Время срабатывания, tA:

<1нс (2,9,4,11 – 8, SG)
Номинальное рабочее напряжение DC, Un:

5В

Все характеристики

Арт. 513058. УЗИП IZB 15. УЗИП IZB 15 разработан для защиты двухпарных цепей передачи данных, использующих протоколы RS-422, V.11 и X.12. Устройство выполнено в металлическом корпусе и содержит защитную схему для двух сбалансированных пар...

Избранное

Сравнение

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Наличие на складе EЗЕТЕК: 10 шт Наличие у партнера

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 707-90-21, электронной почте ezetek@ezetek.ru или

Технические характеристики

Степень защиты	IP 20
Класс	III
Рабочее напряжение, В	6
Фазность	Однофазный
Время срабатывания, tA	<1нс (2,9,4,11 – 8, SG)
Тепловая защита	Термоконтакт (2,9,4 и 11)
Сопротивление изоляции, Riso	6kOм
Вносимое сопротивление на линию, R	1,7 -1,9Oм
Паразитная емкость, С	<30нФ
Диапазон рабочих температур	-40оС - +80оС
Номинальный разрядный ток (8/20), In	10kA

Номинальный рабочий ток при 25 °С, IL	500мА
Материал корпуса	Алюминиевый
Номинальное рабочее напряжение DC, Un	5В
Максимальное рабочее напряжение DC, Uc	6В
Уровень импульсного перенапряжения, (2,9,4,11 – 8,SG)	6,5В – 8,5В
Уровень импульсного перенапряжения, (2-9 и 4-11)	6,5В – 8,5В
Уровень импульсного перенапряжения, (2,9,4,11-1,PG)	78В – 116В
Уровень защиты Up при I(8/20) = 5кА, (line-line)	<20В
Соединение	M-LINE
Частотный диапазон, fG	35МГц

Описание

Арт. 513058.

УЗИП IZB 15.

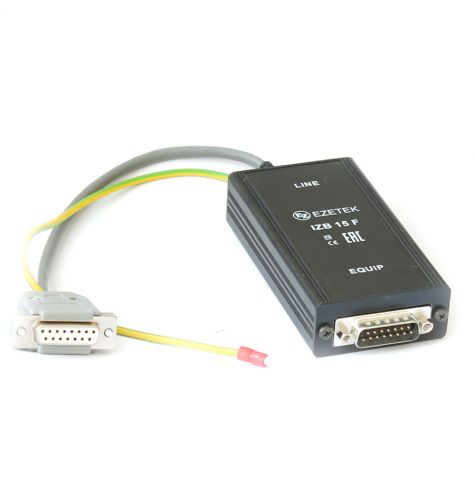

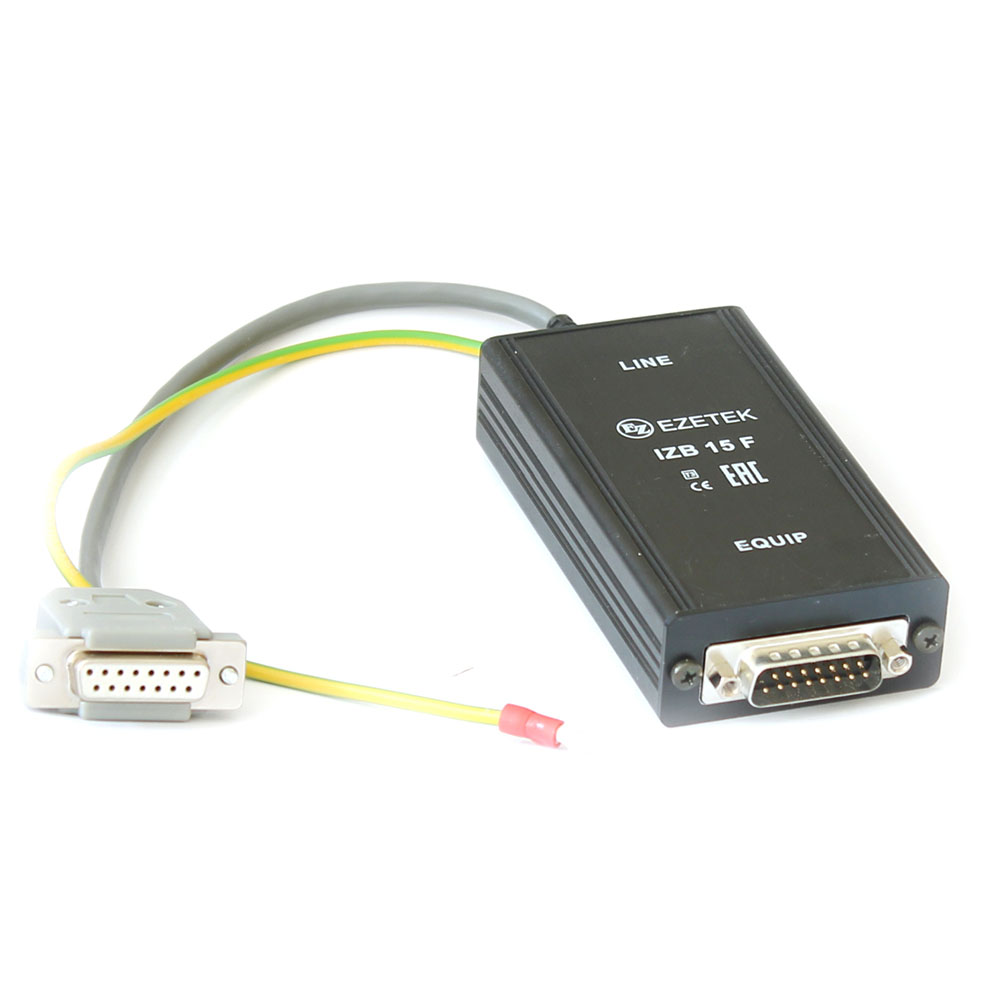

УЗИП IZB 15 разработан для защиты двухпарных цепей передачи данных, использующих протоколы RS-422, V.11 и X.12. Устройство выполнено в металлическом корпусе и содержит защитную схему для двух сбалансированных пар с эквипотенциальным выравниванием между ними. Дополнительное выравнивание потенциалов реализовано между сигнальной и защитной землёй, что позволяет избежать повреждений оборудования при возникновении разности потенциалов заземления в условиях импульсных перенапряжений.

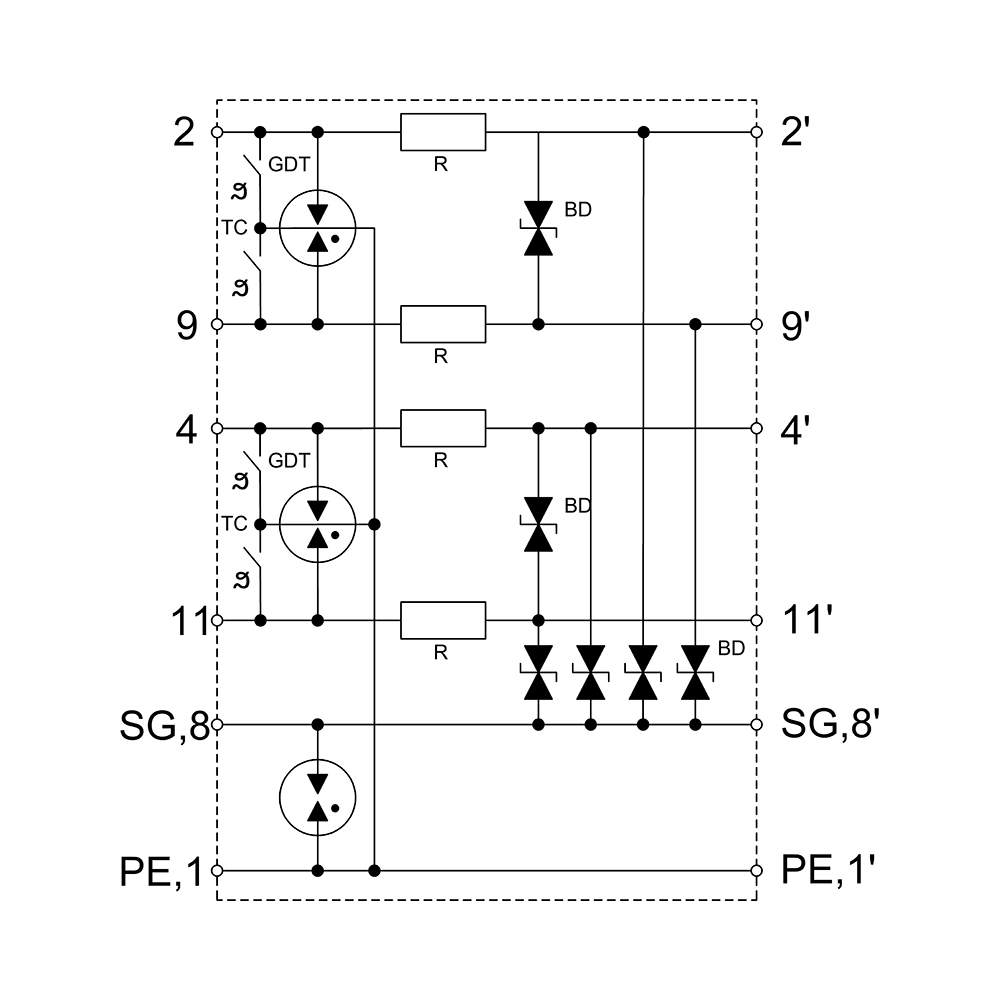

Защита реализована в два этапа: первичная — на базе трёхэлектродного газоразрядника для подавления высокоэнергетических импульсов, и вторичная — на основе TVS-диодов. Она обеспечивает как продольную (от каждой линии к земле), так и поперечную (между жилами пары) защиту от перенапряжений. Встроенная термозащита снижает риск теплового разрушения устройства.

Для подбора устройства рекомендуется заполнить опросный лист, в котором указываются параметры сети, особенности монтажа и требования к уровню защиты. Это позволяет выбрать решение, соответствующее требованиям надёжности и безопасности конкретного объекта.
