Схемы подключения УЗИП

Когда требуется подключение УЗИП

Устройства защиты от импульсных перенапряжений используются для защиты бытовой техники, сетей и оборудования в частных домах, коттеджах и зданиях. УЗИП необходимы для объектов, питаемых воздушными линиями ВЛ или ВЛЗ. Прибор предназначен для снижения влияния грозы и молнии на напряжение в линиях.

Защитные аппараты различаются по классам, устанавливаются в распределительных щитках дома, или квартиры.

Как выбрать схему подключения

Подбор типа и схемы установки УЗИП зависит от показателей напряжения в сети 220В (одна фаза) и 380В (три фазы).

Задачи, которые выполняют устройства защиты:

• Бесперебойность. В приоритете не допускать перебоя снабжения потребителей. Подразумевает краткосрочное отключение молниезащиты и стабилизацию напряжения в сети.
• Безопасность. В приоритете безопасность сетей и оборудования. Молниезащита не отключается ни на секунду, поэтому возможно прерывание снабжения.

Схема установки и способ монтажа приборов зависит от системы заземления объекта.

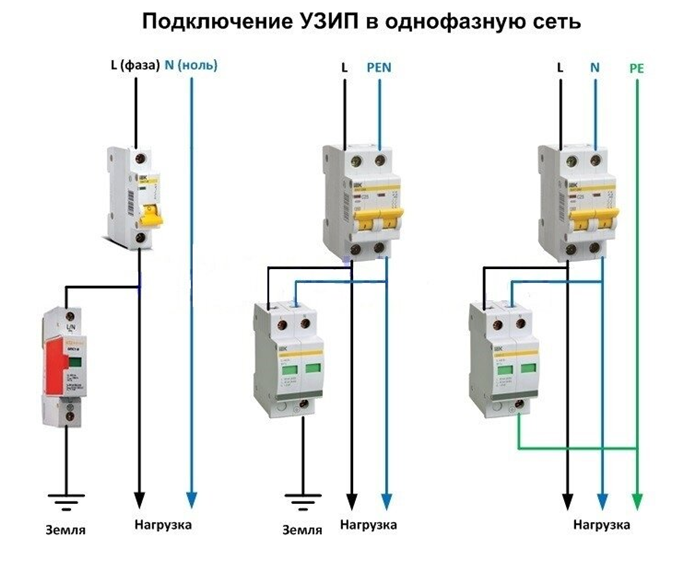

Схема подключения к однофазной сети

Система заземления tn-s соответствует современным требованиям безопасности. Нулевой рабочий (N) и нулевой защитный (РЕ) работают раздельно.

В схеме требуется установить УЗИП, состоящий из двух модулей с двумя отдельными клеммами для подключения фазного, нулевого и защитного проводов.

Система заземления tn-c-s считается комбинированной. Нулевой рабочий (N) и нулевой защитный (РЕ) объединены от источника питания до вводно-распределительного устройства, далее разделены.

Система tn-c самая простая и устаревшая. При ней один провод (PEN) является и нулевым и рабочим проводником одновременно. При подключении УЗИП требуется подобрать простейший защитный аппарат с соответствующим напряжением.

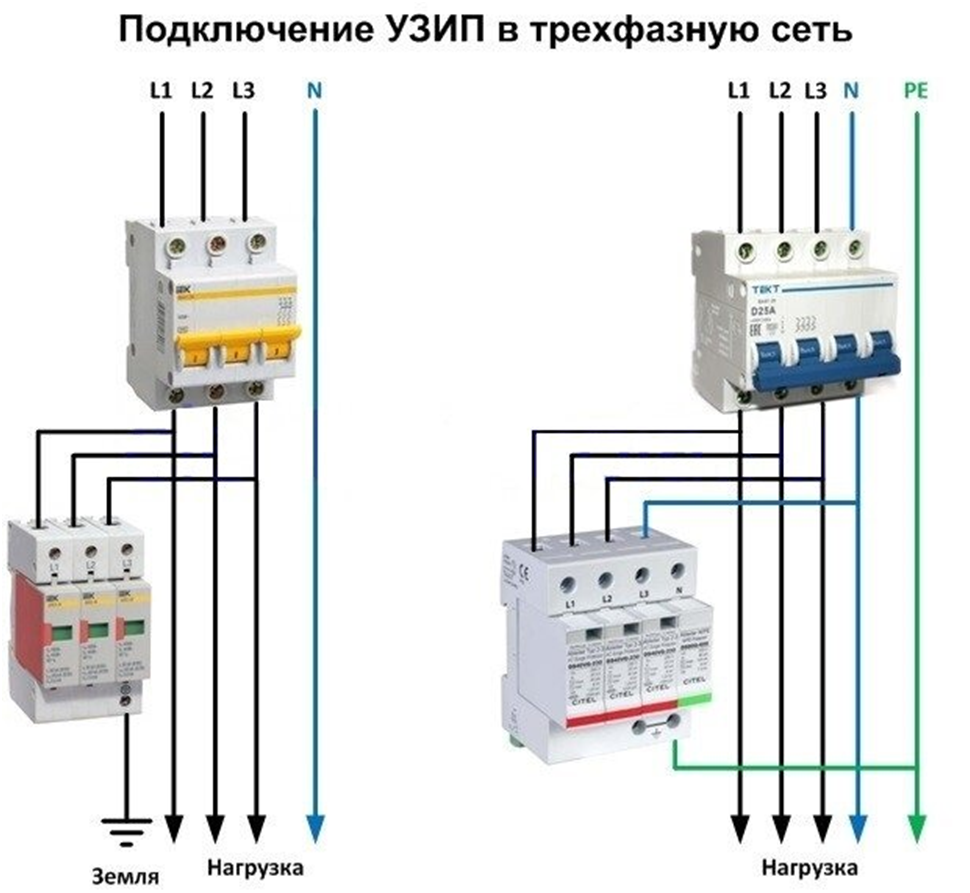

Схема подключения к трехфазной сети

Подразумевает подключение через автомат или предохранитель. Установку УЗИП можно производить до и после установки счетчика. Второй вариант предпочтительнее, так как устройство защитит прибор учета от импульсного перенапряжения при коротком замыкании.

Выбор, установка и подключение УЗИП - зона ответственности собственников индивидуальных домов. Данный прибор поможет сохранить сети, оборудование и всю бытовую технику при ударах молнией вблизи дома. Поэтому пренебрегать УЗИП неразумно.

Сомневаетесь в выборе УЗИП, подходящего для проекта? Обратитесь за консультацией к инженерам компании ЕЗЕТЕК!
