Система молниезащиты Езетек для самого высокого офисного здания из дерева в России

19,754 метров в высоту;

200 тонн дерева ушло на строительство несущих конструкций;

3400 квадратных метров - общая площадь здания;

2880 метров квадратных - площадь деревянной части;

1547 метров квадратных - площадь остекления;

328 метров квадратных солнечных панелей установлено на крыше;

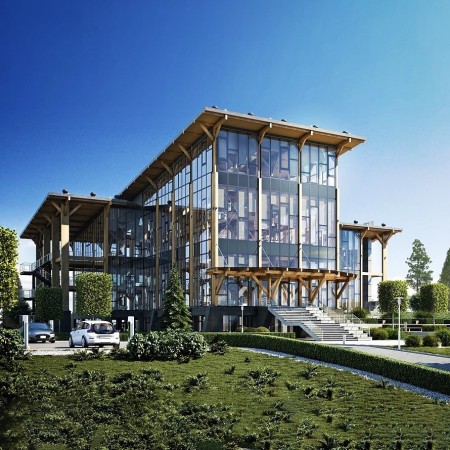

Один из самых интересных заказчиков - компания GOOD WOOD (www.gwd.ru). Их здание GOOD WOOD PLAZA включено в книгу рекордов России, как самый высокое здание из дерева в России!

И еще это один из самых необычных проектов ЕЗЕТЕК. На крыше здание GOOD WOOD PLAZA, площадью почти 1000 квадратных метров, есть две открытые панорамные площадки, установлены дефлекторы и солнечные батареи. Последних установлено 92 штуки. Чтобы обеспечить безопасность здания GOOD WOOD PLAZA, мы подключили их все к сетке токоотвода, а еще перила, снегодержатели, ограды и массу других металлических деталей.

Первый раз мы посчитали систему молниезащиты для фальцевой крыши здания GOOD WOOD PLAZA. Но в процессе стройки заказчик поменял ее на мягкую черепицу, и мы переделали все под новые условия. Так работая над проектом мы получили отличный опыт по поиску нестандартных решений.

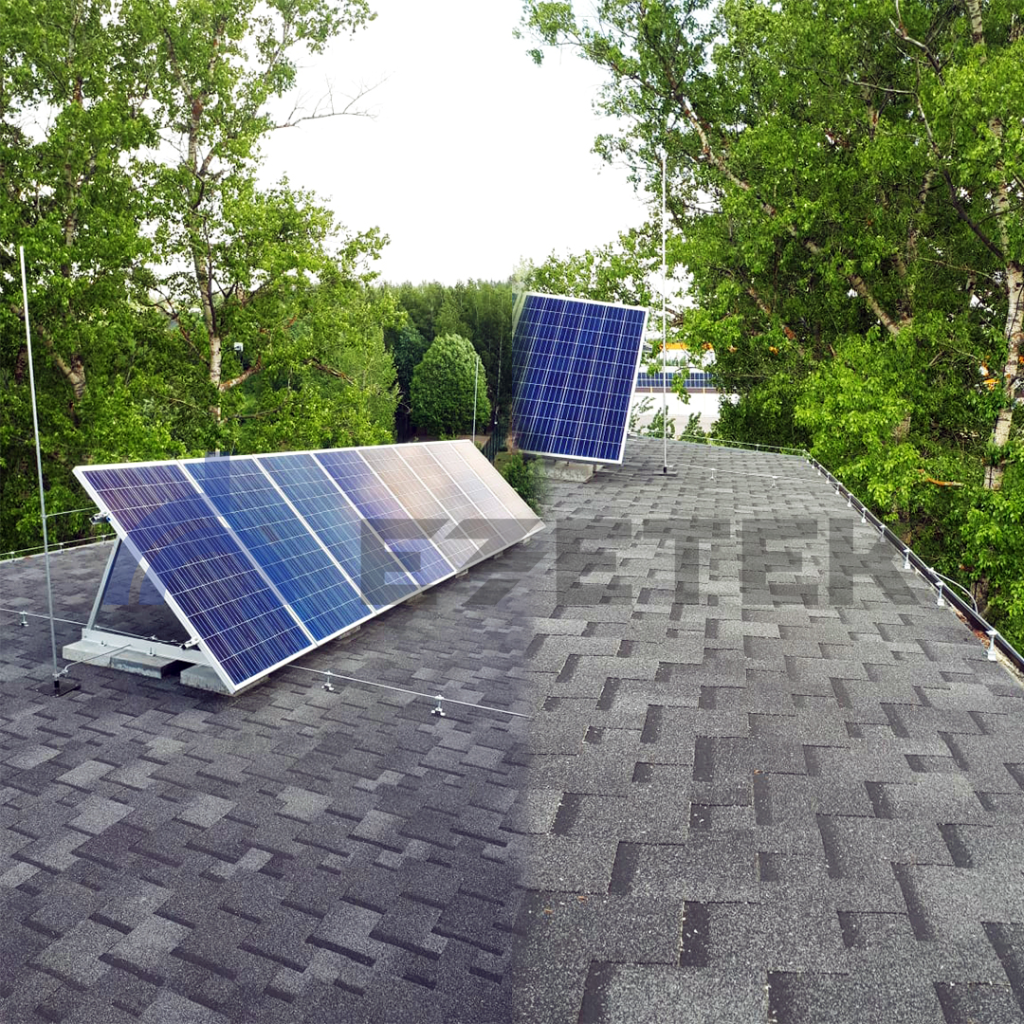

Часть молниеприемников мы смонтировали к дефлекторам. Часть в непосредственной близости от солнечных батарей, чтобы усилить их защиту от молний. Мягкая черепица считается горючим материалом, поэтому мы работали не забывая о требованиях СО 153-34.21.122-2003 (3.2.2.4. Указания по размещению токоотводов). В них говорится, что расстояние между горючей поверхностью и токоотводом должно быть не менее 10 сантиметров. Так мы и сделали - использовали держатели с длинной шпилькой (арт. 91073). А чтобы не возникало провисания прутка, мы рассчитали их с шагом в 0,7 метров.

Фасад здания GOOD WOOD PLAZA выполнен из клееных деревянных конструкций, и значит тоже является горючим материалом. В этот раз мы использовал держатель для деревянного фасада (арт. 90023), протянув по нему токоотвод в 10 сантиметрах от стены. Расстояние между ними сделали не более 1 метра, все с той же целью - избежать провисания прутка. В некоторых местах, там, где это возможно, пустили пруток по водостоку. Он металлический, а значит подходит для таких целей. Монтировали к нему токоотвод с помощью специального держателя для водосточных труб (арт. 91061). Получилось отлично.
