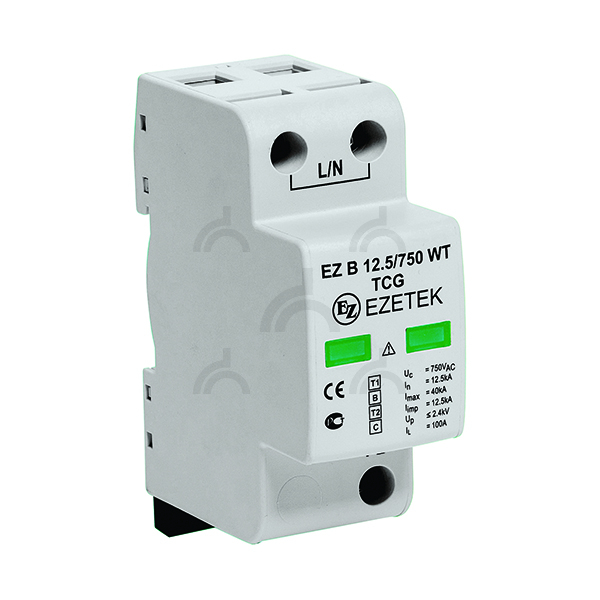

УЗИП EZ B 12,5/750 WT TCG

Name: УЗИП EZ B 12,5/750 WT TCG
SKU: 503317
Price: 29249 RUB
Availability: InStock

Артикул: 503317

Артикул: 503317

Номинальное рабочее напряжение, Uo:

600 В
Максимальное длительное рабочее напряжение, Uc:

750 В
Рабочее напряжение, В:

750
Фазность:

Однофазный
Количество полюсов:

1

Все характеристики

Арт. 503317. УЗИП EZ B 12,5/750 WT TCG. EZ B 12,5 WT TCG — мощный однополюсный УЗИП I+II класса ограничивающего типа, выполненный на базе варисторов для защиты ветрогенераторных систем от прямых и отдаленных атмосферных разрядов. Благодаря нов...

Избранное

Сравнение

Розничная цена 29 249 ₽ за шт

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Наличие у партнера

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 707-90-21, электронной почте ezetek@ezetek.ru или

Технические характеристики

Номинальное рабочее напряжение, Uo	600 В
Максимальное длительное рабочее напряжение, Uc	750 В

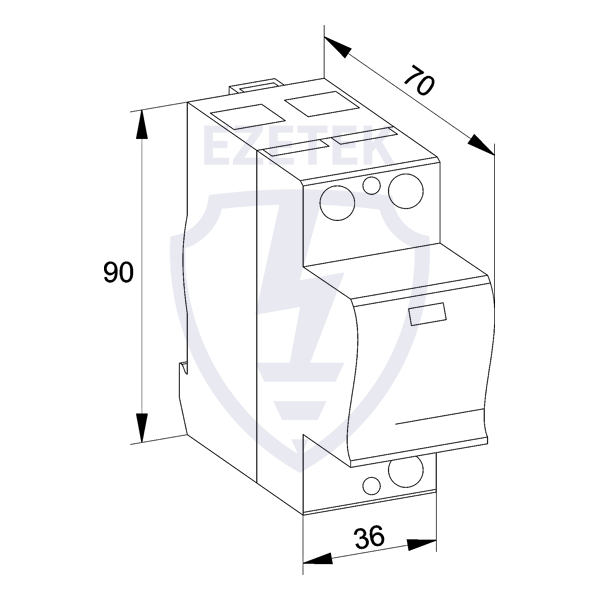

Размер (В×Ш×Д)	99 × 71 × 36 мм
Вес, кг	0.44
Класс	I + II

Рабочее напряжение, В	750
Размер модуля DIN 43880	2 TE
Фазность	Однофазный
Класс испытаний УЗИП	I+II
Количество полюсов	1

Описание

Арт. 503317.
УЗИП EZ B 12,5/750 WT TCG.

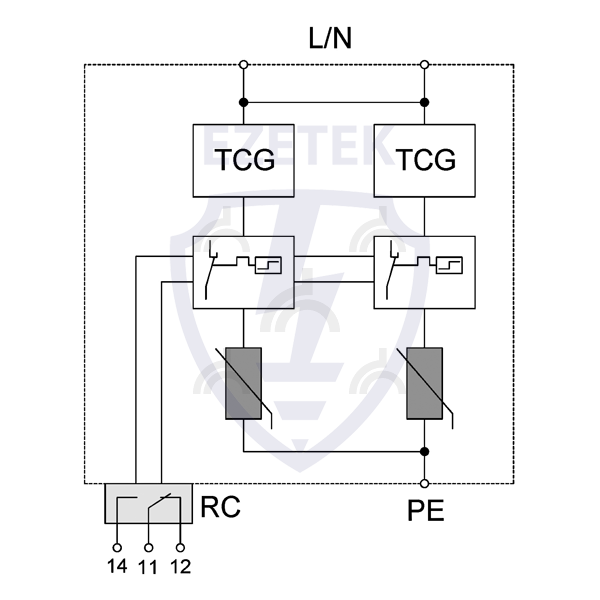

EZ B 12,5 WT TCG — мощный однополюсный УЗИП I+II класса ограничивающего типа, выполненный на базе варисторов для защиты ветрогенераторных систем от прямых и отдаленных атмосферных разрядов. Благодаря новой конструкции TCG УЗИП невосприимчив к временному перенапряжению, полностью исключена утечка тока на землю, рассчитан на более длительный срок службы. Применяется в системах заземления: TN-С , TN-S, TN-С-S, TT и IT. УЗИП выдерживает токовые нагрузки соответствующие УЗИП класса I, а по ограничению переходных напряжений - УЗИП класса II. Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с МЭК 62305 и CO-153-34. 21. 122-2003).

Технические характеристики
Род тока	Переменный 50/60 Гц
Номинальное рабочее напряжение	U_o	600 В
Максимальное длительное рабочее напряжение	U_c	750 В
Номинальный разрядный ток (8/20 мкс)	I_n	12,5 кА
Максимальный разрядный ток (8/20 мкс)	I_max	40 кА
Импульсный ток (10/350 мкс)	I_imp	12,5 кА
Удельная энергия	W/R	39 кДж / Ом
Заряд	Q	6,25 Ас
Уровень напряжения защиты	U_p	< 2,6 кВ
Номинал защитного предохранителя (если на вводе > 250 A)	250 A gG
Время срабатывания	t_A	< 25 нс
Номинальный ток короткого замыкания	I_SC_CR	50 кА
Значение временного испытательного перенапряжения ВПН, выдерживает 5сек	U_T	1000 B
Количество полюсов	1
Механические характеристики
Рабочая температура	T_a	От -40 ºC до +85 ºC
Допустимая влажность	RH	5%...95%
Крутящий момент затяжки	M_max	3,0 Нм
Максимальное сечение подключаемых проводов	35 мм ² (одножильный) / 25 мм ² (многожильный)
Монтаж	35 мм DIN рейка
Степень защиты оболочки, ГОСТ 14254-2015	IP 20
Материал корпуса	Термопластик: Степень тушения UL 94 V-0
Тепловая защита	Есть
Индикатор аварийного отключения	Красный
Дистанционная сигнализация	Есть
Коммутационная способность	AC: 250 В / 0,5 А; 125 В / 3 А
Максимальное сечение подключаемых проводов	1,5 мм ² (одножильный)
Крутящий момент затяжки	M_max	0,25 Нм
Артикулы
EZ B 12,5/750 WT TCG		503317
