УЗИП NZC2-24MPS

Name: УЗИП NZC2-24MPS
SKU: 708066
Price: 17544 RUB
Availability: InStock

Артикул: 708066

Артикул: 708066

Номинальное рабочее напряжение, Uo:

24 В
Максимальное длительное рабочее напряжение, Uc:

28 В
Рабочее напряжение, В:

24
Фазность:

Однофазный
Импульсный ток (10/350 мкс):

2,5 кА
Номинальный разрядный ток (8/20 мкс):

10 кА
Номинальный рабочий ток:

1А линия передачи данных/3 А линия питания
Время срабатывания, tA:

< 1 нс линия передачи данных; < 1 нс линия питания
Максимальный разрядный ток (8/20), Imax:

20 кА

Все характеристики

Арт. 708066. УЗИП NZC2-24MPS. NZC 2-24 MPS — УЗИП со сменным модулем, выполненный на базе газоразрядной трубки с терморасцепителями, варисторов, диодного моста и двунаправленного TVS диода, для защиты оборудования автоматизации, телемеханиза...

Избранное

Сравнение

Розничная цена 17 544 ₽ за шт

28 шт. есть на складе

Наличие у партнера

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 707-90-21, электронной почте ezetek@ezetek.ru или

Технические характеристики

Номинальное рабочее напряжение, Uo	24 В
Максимальное длительное рабочее напряжение, Uc	28 В
Класс	III
Рабочее напряжение, В	24
Фазность	Однофазный
Вес, гр	72
Импульсный ток (10/350 мкс)	2,5 кА
Номинальный разрядный ток (8/20 мкс)	10 кА
Номинальный рабочий ток	1А линия передачи данных/3 А линия питания
Число защищаемых пар	2 (4 провода)
Остаточное напряжение при 5 кА (8/20), Ures	< 70 В линия передачи данных; < 100 В линия питания
Время срабатывания, tA	< 1 нс линия передачи данных; < 1 нс линия питания
Сопротивление изоляции, Riso	> 28 МОм линия передачи данных; > 40 МОм линия питания
Вносимое сопротивление на линию, R	1,6 – 2 Ом линия передачи данных; < 0,2 Ом линия питания

Паразитная емкость, С	50 пФ линия передачи данных; 6 нФ линия питания
Граничная частота, fG	30 МГц линия передачи данных; 1 кГц линия питания
Диапазон рабочих температур	–40...+85 °С
Рекомендуемое сечение присоединяемых проводов	4 мм2
Максимальный разрядный ток (8/20), Imax	20 кА
Материал корпуса	Термопластик
Степень защиты оболочки	IP 20
Монтаж	35 мм DIN рейка
Последовательная индуктивность L	15 мкГн линия питания
Номинальное напряжение (DC), Un	24В линия передачи данных; 24 В AC / 30 В DC линия питания
Максимальное длительное рабочее напряжение (DC), Uc	28 В линия передачи данных; 28 В AC / 40 В DC линия питания
Разрядное напряжение, Ures [a/b - PЕ], [c/d - PЕ]	31 – 37 В линия передачи данных; 42 - 52 В линия питания
Разрядное напряжение, Ures [a - b], [c - d]	31 – 37 В линия передачи данных; 90 - 110 В линия питания
Вид защищаемого кабеля	Две пары проводников

Описание

Арт. 708066.

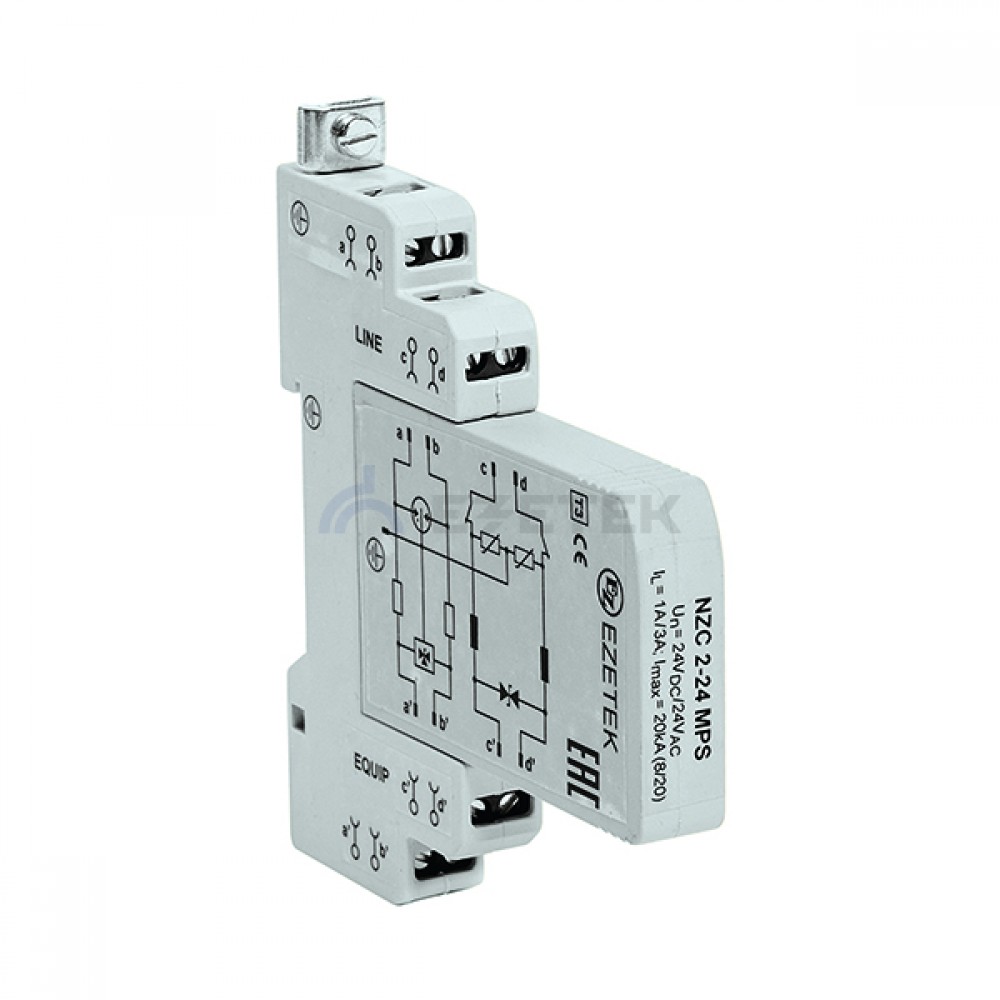

УЗИП NZC2-24MPS.

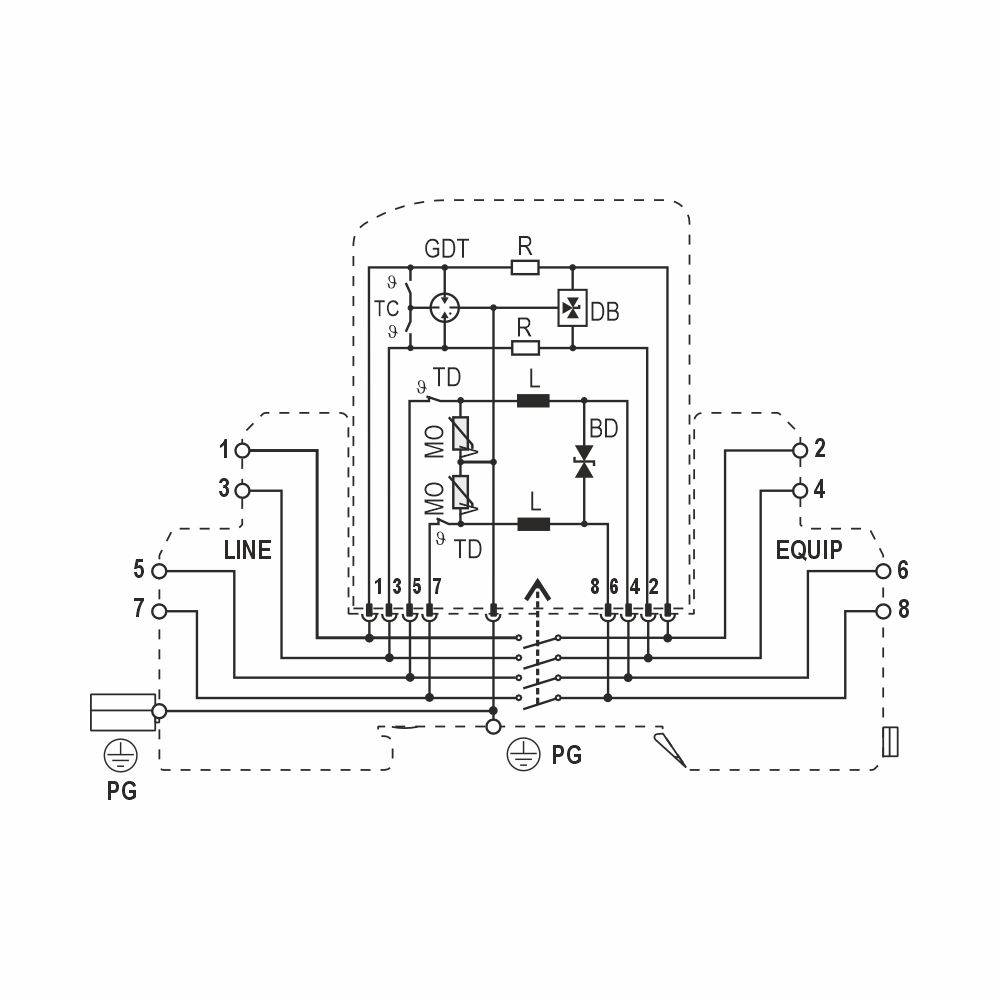

NZC 2-24 MPS — УЗИП со сменным модулем, выполненный на базе газоразрядной трубки с терморасцепителями, варисторов, диодного моста и двунаправленного TVS диода, для защиты оборудования автоматизации, телемеханизации, связи и передачи данных. Устройство устанавливается вблизи защищаемого оборудования и предназначено для защиты от импульсных перенапряжений конечных потребителей по линии передачи данных и по линии питания.

Монтаж производится: 35 мм DIN рейка
