УЗИП EZ B 12,5/1000 PV TCG

Артикул: 501546

В избранное

Сравнить

Максимальное длительное рабочее напряжение, Uc: 1000 В

Рабочее напряжение, В: 1000

Фазность: Однофазный

Количество полюсов: 2

Все характеристики

Арт. 501546. УЗИП EZ B 12,5/1000 PV TCG. EZ B 12,5 PV TCG — мощный однополюсный УЗИП I+II класса ограничивающего типа, выполненный на базе варисторов для защиты фотоэлектрических систем от прямых и отдаленных атмосферных разрядов. Благодаря ...

Розничная цена

40 252.88 ₽ за шт

Под заказ

Наличие у партнера

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 (800) 707-90-21, электронной почте ezetek@ezetek.ru или

Характеристики Описание

Характеристики

Максимальное длительное рабочее напряжение, Uc: 1000 В

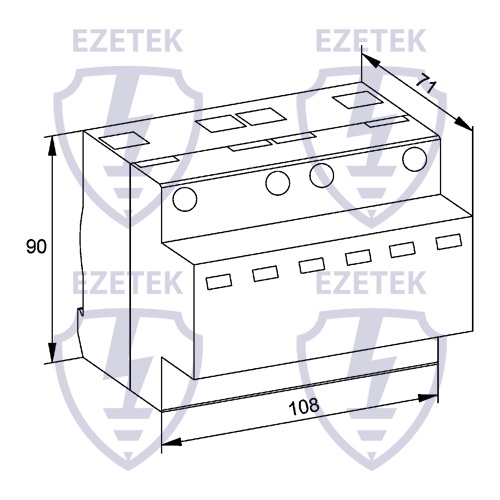

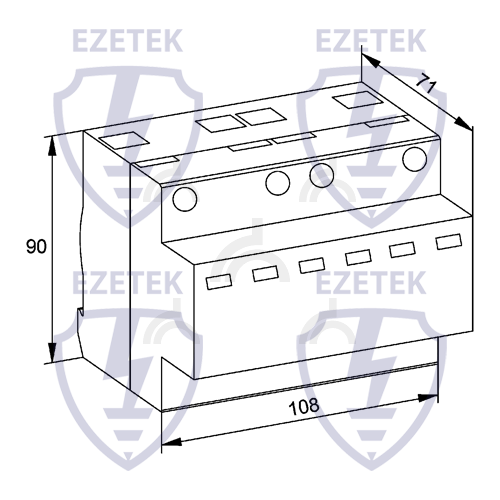

Размер (В×Ш×Д): 99 × 71 × 108 мм

Вес, кг: 0.72

Класс: I + II

Рабочее напряжение, В: 1000

Размер модуля DIN 43880: 6 TE

Фазность: Однофазный

Класс испытаний УЗИП: I+II

Количество полюсов: 2

Описание

Арт. 501546.
УЗИП EZ B 12,5/1000 PV TCG.

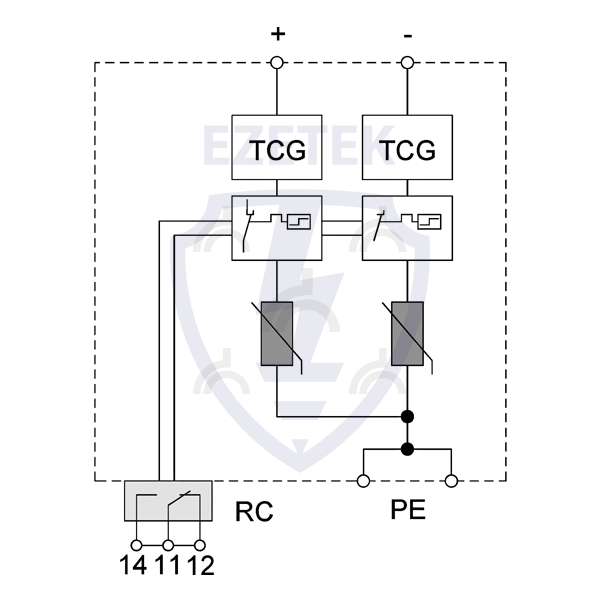

EZ B 12,5 PV TCG — мощный однополюсный УЗИП I+II класса ограничивающего типа, выполненный на базе варисторов для защиты фотоэлектрических систем от прямых и отдаленных атмосферных разрядов. Благодаря новой конструкции TCG УЗИП невосприимчив к временному перенапряжению, полностью исключена утечка тока на землю, рассчитан на более длительный срок службы. УЗИП применяется в цепях постоянного тока и выдерживает токовые нагрузки соответствующие УЗИП класса I, а по ограничению переходных напряжений — УЗИП класса II. Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с МЭК 62305 и CO-153-34. 21. 122-2003).

Технические характеристики
Род тока	Постоянный
Напряжение разомкнутой цепи	U_o_c_STC	830 В
Максимальное длительное рабочее напряжение	U_c_pv	1000 В
Номинальный разрядный ток (8/20 мкс)	I_n	12,5 кА
Максимальный разрядный ток (8/20 мкс)	I_max	40 кА
Импульсный ток (10/350 мкс)	I_imp	12,5 кА
Суммарный разрядный ток (8/20 мкс)	I_total	40 кА
Суммарный разрядный ток (10/350 мкс)	I_total	12,5 кА
Удельная энергия	W/R	39 кДж / Ом
Заряд	Q	6,25 Ас
Уровень напряжения защиты (+)-(-)	U_p	< 4,6 кВ
Уровень напряжения защиты (+)/(-)- PE	U_p	< 4,6 кВ
Время срабатывания	t_A	< 25 нс
Номинальный ток короткого замыкания	I_SC_PV	1000 А
Количество полюсов	3
Механические характеристики
Рабочая температура	T_a	От -40 ºC до +85 ºC
Допустимая влажность	RH	5%...95%
Крутящий момент затяжки	M_max	3,0 Нм
Максимальное сечение подключаемых проводов	35 мм ² (одножильный) / 25 мм ² (многожильный)
Монтаж	35 мм DIN рейка
Степень защиты оболочки, ГОСТ 14254-2015	IP 20
Материал корпуса	Термопластик: Степень тушения UL 94 V-0
Тепловая защита	Есть
Индикатор аварийного отключения	Красный
Дистанционная сигнализация	Есть
Коммутационная способность	AC: 250 В / 0,5 А; 125 В / 3 А
Максимальное сечение подключаемых проводов	1,5 мм ² (одножильный)
Крутящий момент затяжки	M_max	0,25 Нм
Артикул
EZ B 12,5/1000 Y PV TCG		501546
