EZ 2B 5/1000 Y PV

Name: EZ 2B 5/1000 Y PV
SKU: 501644
Price: 24834 RUB
Availability: InStock

Артикул: 501644

Артикул: 501644

Максимальное длительное рабочее напряжение, Uc:

1000 В
Рабочее напряжение, В:

1000
Фазность:

Однофазный
Количество полюсов:

2

Все характеристики

Избранное

Сравнение

Розничная цена 24 834 ₽ за шт

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Наличие у партнера

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 707-90-21, электронной почте ezetek@ezetek.ru или

Технические характеристики

Максимальное длительное рабочее напряжение, Uc	1000 В

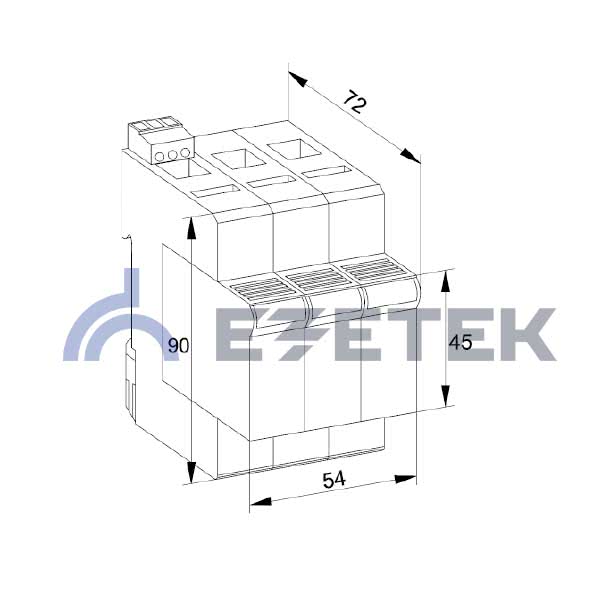

Размер (В×Ш×Д)	100 × 72 × 54 мм
Вес, кг	0.403
Класс	I + II
Рабочее напряжение, В	1000

Размер модуля DIN 43880	3 TE
Фазность	Однофазный
Класс испытаний УЗИП	I+II
Количество полюсов	2

Описание

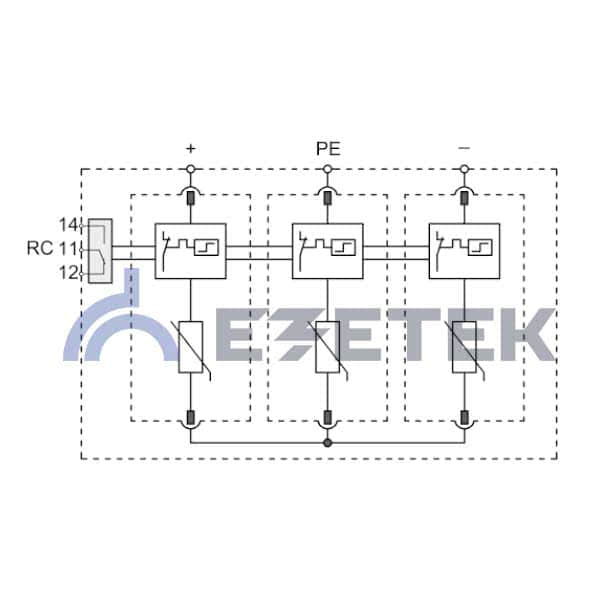

EZ 2B 5 Y PV TCG — мощный трехполюсный УЗИП I+II класса ограничивающего типа, выполненный на базе варисторов для защиты фотоэлектрических систем от прямых и отдаленных атмосферных разрядов. УЗИП применяется в цепях постоянного тока и выдерживает токовые нагрузки соответствующие УЗИП класса I, а по ограничению переходных напряжений — УЗИП класса II. Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с МЭК 62305 и CO-153-34.21.122-2003).

Технические характеристики
Род тока	Постоянный
Напряжение разомкнутой цепи	U_o_{c STC}	830 В
Максимальное длительное рабочее напряжение	U_c	1000 В
Номинальный разрядный ток (8/20 мкс)	I_n	15 кА
Максимальный разрядный ток (8/20 мкс)	I_max	40 кА
Импульсный ток (10/350 мкс)	I_imp	5 кА
Суммарный разрядный ток (8/20 мкс)	I_total	30 кА
Суммарный разрядный ток (10/350 мкс)	I_total	5 кА
Удельная энергия	W/R	6,25 кДж / Ом
Заряд	Q	2,5 Ас
Уровень напряжения защиты (+)-(-)	U_p	< 3,5 кВ
Уровень напряжения защиты (+)/(-)- PE	U_p	< 3,5 кВ
Время срабатывания	t_a	< 25 нс
Номинальный ток короткого замыкания	I_SC_PV	1000 А
Количество полюсов	3
Механические характеристики
Рабочая температура	T_a	От -40 ºC до +85 ºC
Допустимая влажность	RH	5%...95%
Крутящий момент затяжки	M_max	3,0 Нм
Максимальное сечение подключаемых проводов	35 мм ² (одножильный) / 25 мм ² (многожильный)
Монтаж	35 мм DIN рейка
Степень защиты оболочки, ГОСТ 14254-2015	IP 20
Материал корпуса	Термопластик: Степень тушения UL 94 V-0
Тепловая защита	Есть
Индикатор аварийного отключения	Красный
Дистанционная сигнализация	Есть
Коммутационная способность	AC: 250 В / 0,5 А; 125 В / 3 А
Максимальное сечение подключаемых проводов	1,5 мм ² (одножильный)
Крутящий момент затяжки	M_max	0,25 Нм
Артикулы
EZ 2B 5/1000 Y PV		501644
EZ 2B 5/1000 Y PV (module)		501645
