Name: УЗИП EZ C 80/150 (1+1)
SKU: 500097
Price: 7522 RUB
Availability: InStock

Артикул: 500097

Артикул: 500097

Номинальное рабочее напряжение, Uo:

120 В
Максимальное длительное рабочее напряжение, Uc:

150 В
Рабочее напряжение, В:

150
Фазность:

Однофазный
Количество полюсов:

2
Время срабатывания, tA:

< 25 нс / < 100 нс
Максимальный разрядный ток (8/20), Imax:

40 кА / 40 кА
Номинальное рабочее напряжение AC (50/60 Гц), Uo:

120 В
Максимальное длительное рабочее напряжение (AC), Uc:

150 В

Все характеристики

Избранное

Сравнение

Розничная цена 7 522 ₽ за шт

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Наличие у партнера

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 707-90-21, электронной почте ezetek@ezetek.ru или

Технические характеристики

Номинальное рабочее напряжение, Uo	120 В
Максимальное длительное рабочее напряжение, Uc	150 В
Размер (В×Ш×Д)	100 × 72 × 36 мм
Класс	II
Рабочее напряжение, В	150
Размер модуля DIN 43880	2 TE
Фазность	Однофазный
Вес, гр	226
Класс испытаний УЗИП	II
Количество полюсов	2
Время срабатывания, tA	< 25 нс / < 100 нс
Тепловая защита	Есть/Нет
Максимальный разрядный ток (8/20), Imax	40 кА / 40 кА
Номинальный разрядный ток (8/20), In	20 кА / 20 кА
Материал корпуса	Термопластик: Степень тушения UL 94 V-0
Номинальное рабочее напряжение AC (50/60 Гц), Uo	120 В
Максимальное длительное рабочее напряжение (AC), Uc	150 В
Уровень напряжения защиты L-N, Up	< 1,0 кВ
Уровень напряжения защиты L-PE, N-PE, Up	< 1,5 кВ

Номинальный ток короткого замыкания (AC), ISCCR	25 кА
Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек, UT	174 В
Рабочая температура, ta	от -40 ºC до +85 ºC
Допустимая влажность, Pн	5%...95%
Степень защиты оболочки	IP 20
Крутящий момент зажима L, N/PE, Mmax	3,0 Нм
Максимальное сечение проводника L, N	35 мм2 (одножильный) / 25 мм2 (многожильный)
Максимальное сечение проводника PE	35 мм2 (одножильный) / 25 мм2 (многожильный)
Индикатор отключения	Красный/Нет
Дистанционная сигнализация	Есть
Монтаж	35 мм DIN рейка, EN 60715
Коммутационная способность	AC: 250 В / 0,5 А; 125 В / 3 А
Максимальное сечение проводника сигнализации	1,5 мм2 (одножильный)
Крутящий момент зажима контактов сигнализации, Mmax	0,25 Нм
Место присоединения	L - N, N - PE
Плавкий предохранитель (если на вводе > 125 A)	125 A gG
Максимальное длительное рабочее напряжение (AC) N - PE, Uc	255 В
Номинальная отключающая способность сопровождающего тока N - PE, Ifi	100 ARMS
Значение временного испытательного перенапряжения ВПН, выдерживает 200 мс N - PE, UT	1200 В / 300 А

Описание

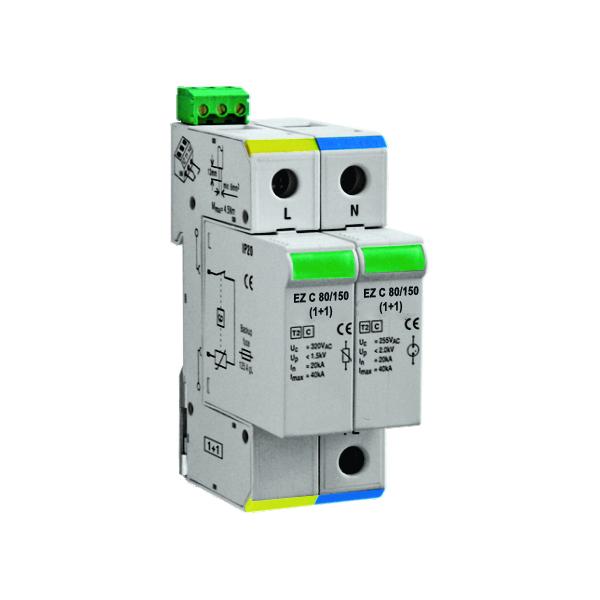

УЗИП EZ C 80/150 (1+1) – двухполюсное устройство защиты от импульсных перенапряжений класса испытаний II по ГОСТ IEC 61643-11, выполненное на базе варистора и газового разрядника. Устройство предназначено для установки в сетях с номинальным напряжением 120 В и максимальным длительным напряжением 150 В, способно выдерживать импульсные токи формы 8/20 мкс до 40 кА. Применяется в сетях с системами заземления типа TN-S, TN-С-S и TT.

Монтаж производится: 35 мм DIN рейка, EN 60715

Технические характеристики
Род тока	Переменный 50/60 Гц
Номинальное рабочее напряжение	U_o	120 В
Максимальное длительное рабочее напряжение L - N	U_c	150 В
Максимальное длительное рабочее напряжение N - PE	U_c	255 В
Номинальный разрядный ток (8/20 мкс) L – N/N - PE	I_n	20 кА /20 кА
Максимальный разрядный ток (8/20 мкс) L – N/N - PE	I_max	40 кА/40 кА
Уровень напряжения защиты L – N	U_p	< 1.0 кВ
Уровень напряжения защиты N - PE	U_p	< 1.5 кВ
Номинальная отключающая способность сопровождающего тока N - PE	I_fi	100 A_RMS
Время срабатывания L – N/N - PE	t_A	< 25 нс/< 100 нс
Номинал защитного предохранителя	125 A gG
Номинальный ток короткого замыкания	I_SCCR	25 кА
Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек L – N	U_T	174 В	335 В
Значение временного испытательного перенапряжения ВПН, выдерживает 200 мс N - PE	U_T	1200 В/300 А
Количество полюсов	2
Механические характеристики
Рабочая температура	T_a	От -40 ºC до +85 ºC
Допустимая влажность	RH	5%...95%
Крутящий момент затяжки	M_max	3.0 Нм
Максимальное сечение подключаемых проводов	35 мм2 (одножильный) / 25 мм2 (многожильный)
Монтаж	35 мм DIN рейка
Степень защиты оболочки, ГОСТ 14254-2015	IP 20
Материал корпуса	Термопластик: Степень тушения UL 94 V-0
Тепловая защита L – N/N - PE	Есть/Нет
Индикатор аварийного состояния L – N/N - PE	Красный/Нет
Дистанционная сигнализация	Есть
Коммутационная способность	AC: 250 В / 0.5 А; 125 В / 3 А
Максимальное сечение подключаемых проводов	1.5 мм2 (одножильный)
Крутящий момент затяжки	M_max	0.25 Нм
Артикул
EZ С 80/150 (1+1)		500097
EZ С 40 /150 (module)		500496
EТК 40/255 (module)		503042
