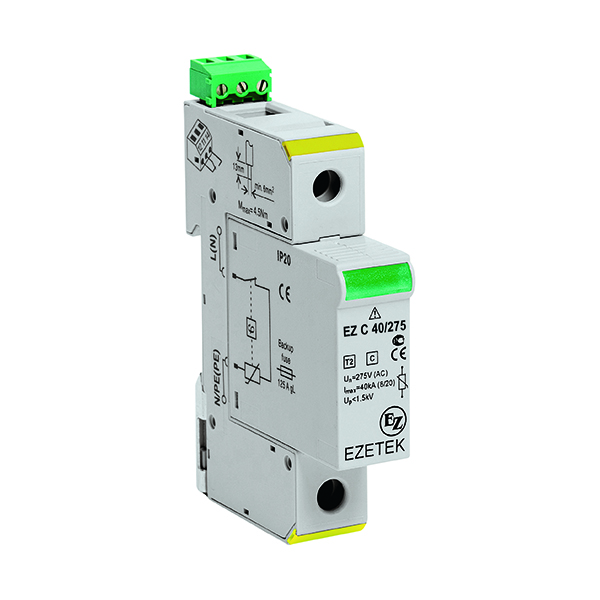

УЗИП EZ C 40/275 (Сменный модуль)

Технические характеристики

Род тока

Переменный 50/60 Гц

Номинальное рабочее напряжение

U_o

230 В

Максимальное длительное рабочее напряжение L - N

U_c

275 В

Максимальное длительное рабочее напряжение N - PE

U_c

255 В

Номинальный разрядный ток (8/20 мкс) L – N/N - PE

I_n

20 кА /20 кА

Максимальный разрядный ток (8/20 мкс) L – N/N - PE

I_max

40 кА/40 кА

Уровень напряжения защиты L – N

U_p

< 1,5 кВ

Уровень напряжения защиты N - PE

U_p

< 1,5 кВ

Номинальная отключающая способность сопровождающего тока N - PE

I_fi

100 A_RMS

Время срабатывания L – N/N - PE

t_A

< 25 нс/< 100 нс

Номинал защитного предохранителя (если на вводе > 125 A)

125 A gG

Номинальный ток короткого замыкания

I _SCCR

25 кА

Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек L – N

U_T

335 В

Значение временного испытательного перенапряжения ВПН, выдерживает 200 мс N - PE

U_T

1200 В/300 А

Количество полюсов

4

Механические характеристики

Рабочая температура

T_a

От -40 ºC до +85 ºC

Допустимая влажность

RH

5%...95%

Крутящий момент затяжки

M_max

3,0 Нм

Максимальное сечение подключаемых проводов

35 мм ² (одножильный) / 25 мм ² (многожильный)

Монтаж

35 мм DIN рейка

Степень защиты оболочки, ГОСТ 14254-2015

IP 20

Материал корпуса

Термопластик: Степень тушения UL 94 V-0

Тепловая защита L – N/N - PE

Есть/Нет

Индикатор отключения L – N/N - PE

Красный/Нет

Дистанционная сигнализация

Есть

Коммутационная способность

AC: 250 В / 0,5 А; 125 В / 3 А

Максимальное сечение подключаемых проводов

1,5 мм ² (одножильный)

Крутящий момент затяжки

M_max

0,25 Нм

Артикул

EZ С 160/xxx (3+1)

500472

EZ С 40 /275 (module)

500475

EТК 40/275 (module)

503042
