УЗИП EZ B 12.5/150 TCG (1+0)

Name: УЗИП EZ B 12.5/150 TCG (1+0)
SKU: 502321
Price: 19595 RUB
Availability: InStock

Артикул: 502321

Артикул: 502321

Рабочее напряжение, В:

150
Фазность:

Однофазный

Все характеристики

Избранное

Сравнение

Розничная цена 19 595 ₽ за шт

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Наличие у партнера

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 707-90-21, электронной почте ezetek@ezetek.ru или

Технические характеристики

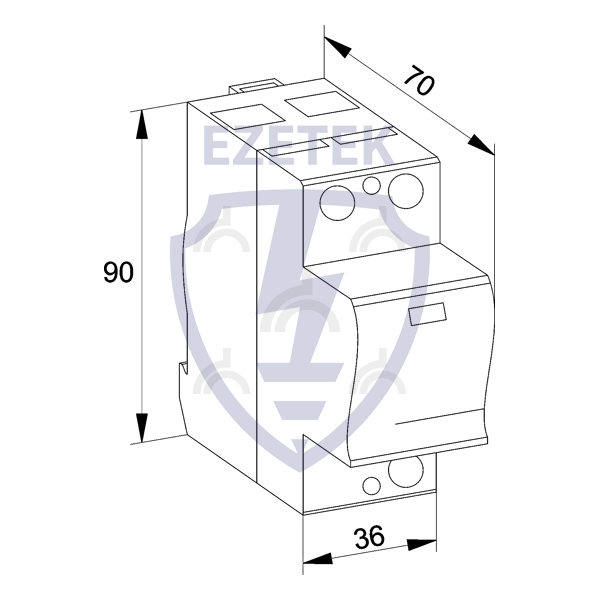

Размер (В×Ш×Д)	99 × 71 × 36 мм
Вес, кг	0.18
Класс	I + II

Рабочее напряжение, В	150
Размер модуля DIN 43880	2 TE
Фазность	Однофазный

Описание

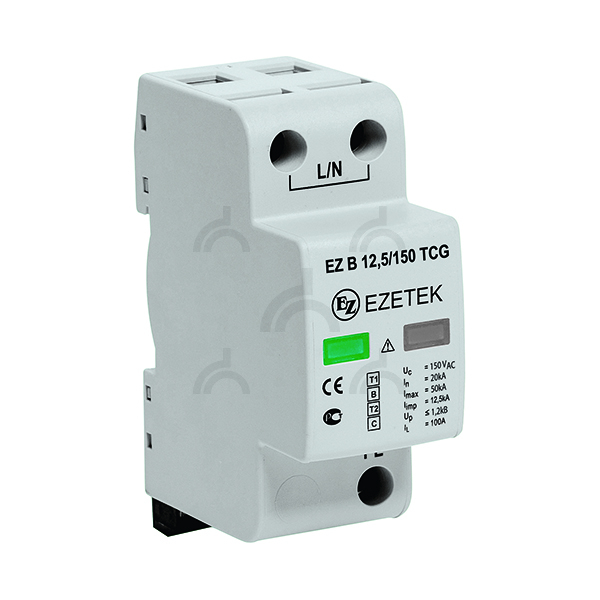

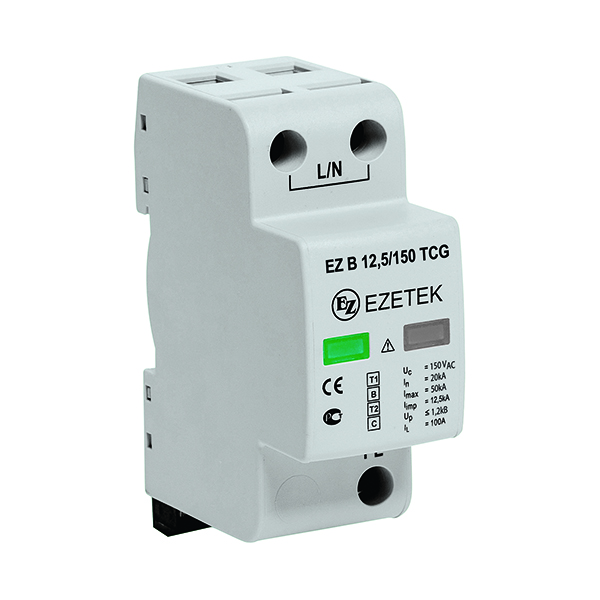

УЗИП EZ B 12,5/150 TCG (1+0) – однополюсное устройство защиты от импульсных перенапряжений класса испытаний I+II по ГОСТ IEC 61643-11, выполненное на базе варистора. Устройство предназначено для установки в сетях с номинальным напряжением 120 В и максимальным длительным напряжением 150 В, способно выдерживать импульсные токи формы 10/350 мкс до 12,5 кА, формы 8/20 – до 50 кА. Применяется в сетях с системами заземления типа TN-S, TN-C, TT.

ГОСТ IEC 61643-11-2013
Класс УЗИП	I+II
Место установки	Главный распределительный щит
Тип низковольтной системы	TN-S, TN-C, TN-C-S, TT (только L-N)
Места присоединения	L - PEN, N - PE, L - PE, L - N
Импульсный ток	Iimp = 12.5 kA (10/350 мкс)
Разрядный ток	In = 20 kA (8/20 мкс)

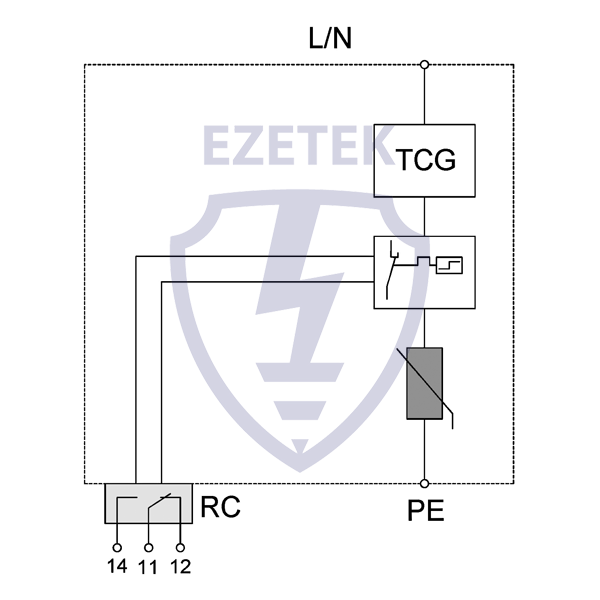

Защитный элемент	Высокоэнергетический оксидно-цинковый варистор и разрядник
Безопасность	Высокая устойчивость к ВПН; Без тока утечки
Корпус	Компактный 2 ТЕ

Технические характеристики
Род тока	Переменный 50/60 Гц
Номинальное рабочее напряжение	U_o	120 В
Максимальное длительное рабочее напряжение	U_c	150 В
Номинальный разрядный ток (8/20 мкс)	I_n	20 кА
Максимальный разрядный ток (8/20 мкс)	I_max	50 кА
Импульсный ток (10/350 мкс)	I_imp	12,5 кА
Удельная энергия	W/R	39 кДж / Ом
Заряд	Q	6,25 Ас
Уровень напряжения защиты	U_p	< 1,2 кВ
Время срабатывания	t_A	< 25 нс
Номинал защитного предохранителя (если на вводе > 250 A)	250 A gG
Номинальный ток короткого замыкания	I_SCCR	50 кА
Значение временного испытательного перенапряжения ВПН, выдерживает 120 мин.	U_T	229 В
Количество полюсов	1
Механические характеристики
Рабочая температура	Т _a	От -40 ºC до +85 ºC
Допустимая влажность	RH	5%...95%
Крутящий момент затяжки	M_max	3,0 Нм
Максимальное сечение подключаемых проводов	35 мм ² (одножильный) / 25 мм ² (многожильный)
Монтаж	35 мм DIN рейка
Степень защиты оболочки, ГОСТ 14254-2015	IP 20
Материал корпуса	Термопластик: Степень тушения UL 94 V-0
Тепловая защита	Есть
Индикатор аварийного состояния	Красный
Дистанционная сигнализация	Есть
Коммутационная способность	AC: 250 В / 0,5 А; 125 В / 3 А
Максимальное сечение подключаемых проводов	1,5 мм ² (одножильный)
Крутящий момент затяжки	M_max	0,25 Нм
Артикул
EZ B 12,5/150 TCG		502321
