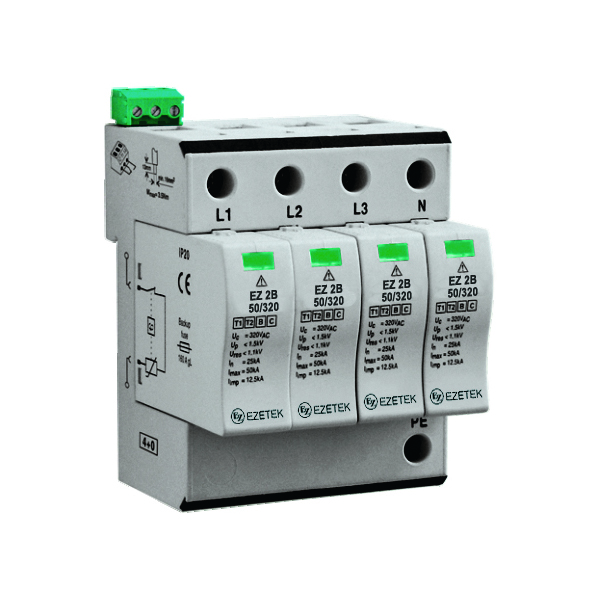

УЗИП EZ 2B 50/320 (4+0)

УЗИП EZ 2B 50/320 (4+0)

Name: УЗИП EZ 2B 50/320 (4+0)
SKU: 506064
Price: 32667 RUB
Availability: InStock

Артикул: 506064

Артикул: 506064

Номинальное рабочее напряжение, Uo:

230 В
Максимальное длительное рабочее напряжение, Uc:

320 В
Рабочее напряжение, В:

320
Фазность:

Трехфазный
Импульсный ток (10/350 мкс):

12,5 кА
Количество полюсов:

4
Время срабатывания, tA:

< 25 нс
Максимальный разрядный ток (8/20), Imax:

60 кА
Номинальное рабочее напряжение AC (50/60 Гц), Uo:

230 В
Максимальное длительное рабочее напряжение (AC), Uc:

320 В

Все характеристики

Арт. 506064. УЗИП EZ 2B 50/320 (4+0). EZ 2B 50 (4+0) — мощный трехфазный УЗИП I+II Класса ограничивающего типа (база и Сменный модуль), выполненный на базе варисторов для защиты оборудования в низковольтных цепях до 1000 В от прямых и отдале...

Избранное

Сравнение

Розничная цена 32 667 ₽ за шт

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Наличие у партнера

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 707-90-21, электронной почте ezetek@ezetek.ru или

Технические характеристики

Номинальное рабочее напряжение, Uo	230 В
Максимальное длительное рабочее напряжение, Uc	320 В
Размер (В×Ш×Д)	100 × 72 × 72 мм
Вес, кг	467
Класс	I + II
Рабочее напряжение, В	320
Размер модуля DIN 43880	4 TE
Фазность	Трехфазный
Импульсный ток (10/350 мкс)	12,5 кА
Класс испытаний УЗИП	I+II
Количество полюсов	4
Время срабатывания, tA	< 25 нс
Тепловая защита	Есть
Максимальный разрядный ток (8/20), Imax	60 кА
Номинальный разрядный ток (8/20), In	25 кА
Уровень напряжения защиты, Up	< 1,5 кВ
Материал корпуса	Термопластик: Степень тушения UL 94 V-0
Номинальное рабочее напряжение AC (50/60 Гц), Uo	230 В
Максимальное длительное рабочее напряжение (AC), Uc	320 В

Номинальный ток короткого замыкания (AC), ISCCR	25 кА
Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек, UT	335 В
Рабочая температура, ta	от -40 ºC до +85 ºC
Допустимая влажность, Pн	5%...95%
Степень защиты оболочки	IP 20
Крутящий момент зажима L, N/PE, Mmax	3,0 Нм
Максимальное сечение проводника L, N	35 мм2 (одножильный) / 25 мм2 (многожильный)
Максимальное сечение проводника PE	35 мм2 (одножильный) / 25 мм2 (многожильный)
Индикатор отключения	Красный
Дистанционная сигнализация	Есть
Монтаж	35 мм DIN рейка, EN 60715
Коммутационная способность	AC: 250 В / 0,5 А; 125 В / 3 А
Максимальное сечение проводника сигнализации	1,5 мм2 (одножильный)
Крутящий момент зажима контактов сигнализации, Mmax	0,25 Нм
Место присоединения	L - PE, N - PE
Плавкий предохранитель (если на вводе > 160 A)	160 A gG
Удельная энергия, W/R	39 кДж/Ом
Заряд, Q	6,25 Ас
Суммарный импульсный ток (10/350 мкс), Itotal	50 кА

Описание

Арт. 506064.
УЗИП EZ 2B 50/320 (4+0).

EZ 2B 50 (4+0) — мощный трехфазный УЗИП I+II Класса ограничивающего типа (база и Сменный модуль), выполненный на базе варисторов для защиты оборудования в низковольтных цепях до 1000 В от прямых и отдаленных атмосферных разрядов при воздушном или кабельном вводах электропитания. Применяется в системах заземления: TN-S, TN-С-S. УЗИП выдерживает токовые нагрузки соответствующие УЗИП Класса I, а по ограничению переходных напряжений — УЗИП Класса II. Устанавливаются в пределах 0А(В) — 1 зон молниезащиты (в соответствии с МЭК 62305 и CO-153-34. 21. 122-2003).

Монтаж производится: 35 мм DIN рейка, EN 60715

Технические характеристики
Род тока	Переменный 50/60 Гц
Номинальное рабочее напряжение	U_o	230 В
Максимальное длительное рабочее напряжение	U_c	320 В
Номинальный разрядный ток (8/20 мкс)	I_n	25 кА
Максимальный разрядный ток (8/20 мкс)	I_max	60 кА
Импульсный ток (10/350 мкс)	I_imp	12,5 кА
Суммарный импульсный ток (10/350 мкс)	I_total	50 кА
Удельная энергия	W/R	39 кДж / Ом
Заряд	Q	6,25 Ас
Уровень напряжения защиты	U_p	< 1,5 кВ
Время срабатывания	t_A	< 25 нс
Номинал защитного предохранителя (если на вводе > 160 A)	160 A gG
Номинальный ток короткого замыкания	I_SCCR	25 кА
Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек.	U_T	335 В
Количество полюсов	4
Механические характеристики
Рабочая температура	T_a	От -40 ºC до +85 ºC
Допустимая влажность	RH	5%...95%
Крутящий момент затяжки	M_max	3,0 Нм
Максимальное сечение подключаемых проводов	35 мм ² (одножильный) / 25 мм ² (многожильный)
Монтаж	35 мм DIN рейка
Степень защиты оболочки, ГОСТ 14254-2015	IP 20
Материал корпуса	Термопластик: Степень тушения UL 94 V-0
Тепловая защита	Есть
Индикатор аварийного состояния	Красный
Дистанционная сигнализация	Есть
Коммутационная способность	AC: 250 В / 0,5 А; 125 В / 3 А
Максимальное сечение подключаемых проводов	1,5 мм ² (одножильный)
Крутящий момент затяжки	M_max	0,25 Нм
Артикул
EZ 2B 50/320 (4+0)		506064
EZ 2B 12,5/320 (module)		506004
