УЗИП EZ 2B 25/320 (1+1)

УЗИП EZ 2B 25/320 (1+1)

Name: УЗИП EZ 2B 25/320 (1+1)
SKU: 506433
Price: 21055 RUB
Availability: InStock

Артикул: 506433

Артикул: 506433

Номинальное рабочее напряжение, Uo:

230 В
Максимальное длительное рабочее напряжение, Uc:

320 В
Рабочее напряжение, В:

320
Фазность:

Однофазный
Импульсный ток (10/350 мкс):

12,5 кА / 50 кА
Количество полюсов:

2
Максимальный разрядный ток (8/20), Imax:

60 кА / 50 кА
Номинальное рабочее напряжение AC (50/60 Гц), Uo:

230 В
Максимальное длительное рабочее напряжение (AC), Uc:

320 В

Все характеристики

Избранное

Сравнение

Розничная цена 21 055 ₽ за шт

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Наличие у партнера

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 707-90-21, электронной почте ezetek@ezetek.ru или

Технические характеристики

Номинальное рабочее напряжение, Uo	230 В
Максимальное длительное рабочее напряжение, Uc	320 В
Класс	I + II
Рабочее напряжение, В	320
Фазность	Однофазный
Вес, гр	347
Импульсный ток (10/350 мкс)	12,5 кА / 50 кА
Класс испытаний УЗИП	I+II
Количество полюсов	2
Тепловая защита	Есть/Нет
Максимальный разрядный ток (8/20), Imax	60 кА / 50 кА
Номинальный разрядный ток (8/20), In	25 кА / 30 кА
Материал корпуса	Термопластик: Степень тушения UL 94 V-0
Номинальное рабочее напряжение AC (50/60 Гц), Uo	230 В
Максимальное длительное рабочее напряжение (AC), Uc	320 В
Уровень напряжения защиты L-N, Up	< 1,5 кВ
Уровень напряжения защиты L-PE, N-PE, Up	< 1,7 кВ
Номинальный ток короткого замыкания (AC), ISCCR	25 кА
Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек, UT	335 В
Рабочая температура, ta	от -40 ºC до +85 ºC

Допустимая влажность, Pн	5%...95%
Степень защиты оболочки	IP 20
Крутящий момент зажима L, N/PE, Mmax	3,0 Нм
Максимальное сечение проводника L, N	35 мм2 (одножильный) / 25 мм2 (многожильный)
Максимальное сечение проводника PE	35 мм2 (одножильный) / 25 мм2 (многожильный)
Индикатор отключения	Красный/Нет
Дистанционная сигнализация	Есть
Монтаж	35 мм DIN рейка, EN 60715
Коммутационная способность	AC: 250 В / 0,5 А; 125 В / 3 А
Максимальное сечение проводника сигнализации	1,5 мм2 (одножильный)
Крутящий момент зажима контактов сигнализации, Mmax	0,25 Нм
Место присоединения	L - N, N - PE
Время срабатывания L-N/ L-PE, N-PE, tA	< 25 нс / < 100 нс
Максимальное длительное рабочее напряжение (AC) N - PE, Uc	255 В
Номинальная отключающая способность сопровождающего тока N - PE, Ifi	100 ARMS
Плавкий предохранитель (если на вводе > 160 A)	160 A gG
Значение временного испытательного перенапряжения ВПН, выдерживает 200 мс N - PE, UT	1200 В / 300 А
Удельная энергия, W/R	39 кДж/Ом / 625 кДж/Ом
Заряд, Q	6,25 Ас / 25 Ас
Суммарный импульсный ток (10/350 мкс), Itotal	25 кА

Описание

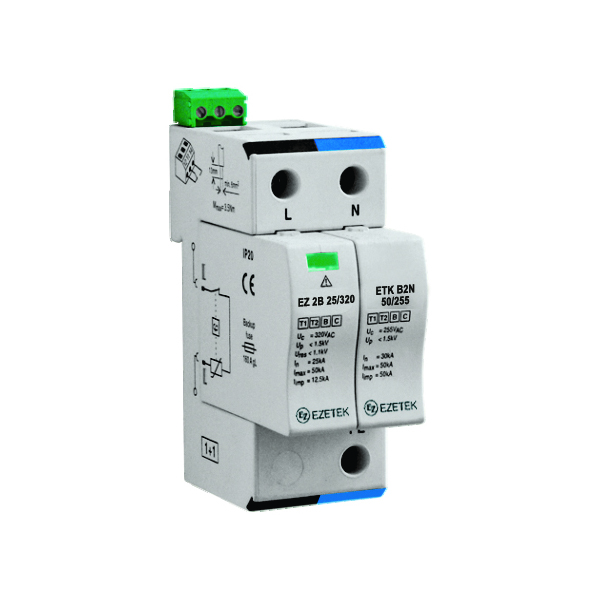

УЗИП EZ 2B 25/320 (1+1) – двухполюсное устройство защиты от импульсных перенапряжений класса испытаний I+II по ГОСТ IEC 61643-11, выполненное на базе варистора и газового разрядника. Устройство предназначено для установки в сетях с номинальным напряжением 230 В и максимальным длительным напряжением 320 В, способно выдерживать импульсные токи формы 10/350 мкс до 25 кА, формы 8/20 – до 60/50 кА (L-N/N-PE). Применяется в сетях с системами заземления типа TN-S, TT.

Монтаж производится: 35 мм DIN рейка, EN 60715

ГОСТ IEC 61643-11-2013
Класс УЗИП	I+II
Место установки	Главный распределительный щит
Тип низковольтной системы	TT
Места присоединения	N - PE, L - N
Импульсный ток	Iimp = 12,5 кА / 50 кА (10/350 мкс)
Разрядный ток	In = 25 кА / 30 кА (8/20 мкс)
Защитный элемент	Высокоэнергетический оксидно-цинковый варистор и разрядник
Корпус	Модульный 2 ТЕ
