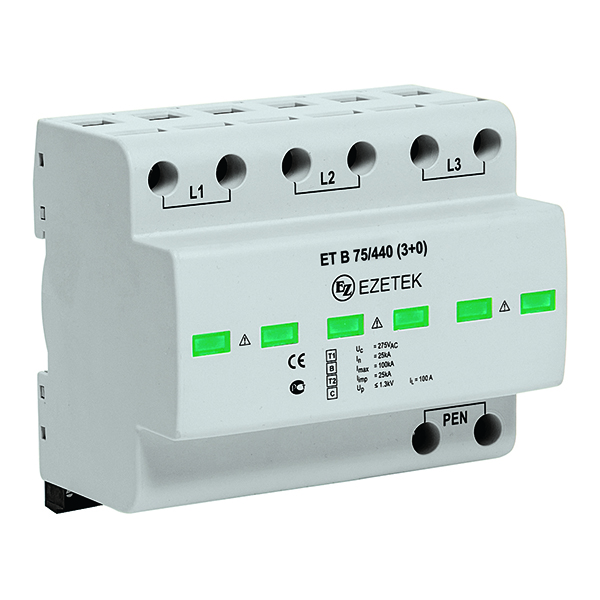

УЗИП ET B 75/440 (3+0)

Технические характеристики

Род тока

Переменный 50/60 Гц

Номинальное рабочее напряжение

U_o

230 В

Максимальное длительное рабочее напряжение

U_c

440 В

Номинальный разрядный ток (8/20 мкс)

I_n

25 кА

Максимальный разрядный ток (8/20 мкс)

I_max

100 кА

Импульсный ток (10/350 мкс)

I_imp

25 кА

Суммарный импульсный ток (10/350 мкс)

I_total

75 кА

Удельная энергия

W/R

156 кДж / Ом

Заряд

Q

12,5 Ас

Уровень напряжения защиты

U_p

< 1,9 кВ

Время срабатывания

t_A

< 25 нс

Номинал защитного предохранителя (если на вводе > 250 A)

250 A gG

Номинальный ток короткого замыкания

I_SCCR

50 кА

Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек.

U_T

585 В

Значение временного испытательного перенапряжения ВПН, безопасное отключение 120 мин.

U_T

769 В

Количество полюсов

3

Механические характеристики

Рабочая температура

T_a

От -40 ºC до +85 ºC

Допустимая влажность

RH

5%...95%

Крутящий момент затяжки

M_max

3,0 Нм

Максимальное сечение подключаемых проводов

35 мм ² (одножильный) / 25 мм ² (многожильный)

Монтаж

35 мм DIN рейка

Степень защиты оболочки, ГОСТ 14254-2015

IP 20

Материал корпуса

Термопластик: Степень тушения UL 94 V-0

Тепловая защита

Есть

Индикатор аварийного состояния

Красный

Дистанционная сигнализация

Есть

Коммутационная способность

AC: 250 В / 0,5 А; 125 В / 3 А

Максимальное сечение подключаемых проводов

1.5 мм ² (одножильный)

Крутящий момент затяжки

M_max

0,25 Нм

Артикул

EТ B 75/440 (3+0)

504467
