Name: УЗИП ET B 50/275 (1+1)
SKU: 504390
Availability: PreOrder

Артикул: 504390

Артикул: 504390

Номинальное рабочее напряжение, Uo:

230 В
Максимальное длительное рабочее напряжение, Uc:

275 В
Рабочее напряжение, В:

275
Фазность:

Однофазный
Импульсный ток (10/350 мкс):

25 кА / 50 кА
Количество полюсов:

2
Максимальный разрядный ток (8/20), Imax:

100 кА / 100 кА
Номинальное рабочее напряжение AC (50/60 Гц), Uo:

230 В
Максимальное длительное рабочее напряжение (AC), Uc:

275 В

Все характеристики

ПРОДУКЦИЯ СНЯТА С ПРОИЗВОДСТВА. УЗИП ET B 50/275 (1+1) – двухполюсное устройство защиты от импульсных перенапряжений класса испытаний I+II по ГОСТ IEC 61643-11, выполненное на базе варисторов и газового разрядника. Устройство предназначено для у...

Избранное

Сравнение

Розничная цена По запросу

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Наличие на складе EЗЕТЕК: 1 шт Наличие у партнера

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 707-90-21, электронной почте ezetek@ezetek.ru или

Технические характеристики

Номинальное рабочее напряжение, Uo	230 В
Максимальное длительное рабочее напряжение, Uc	275 В

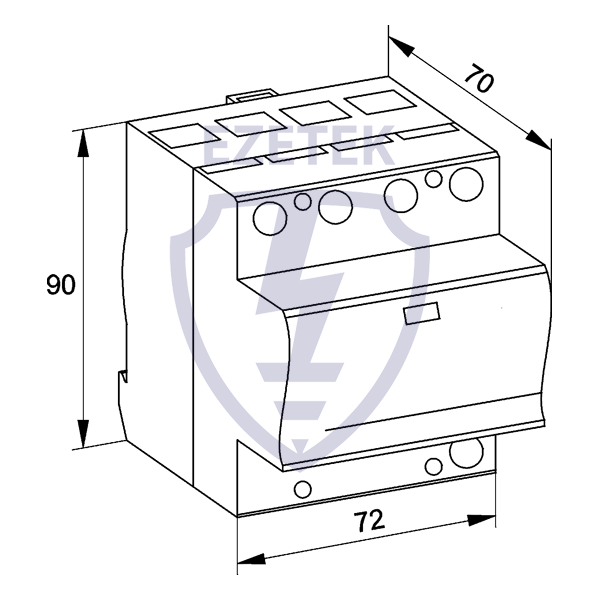

Размер (В×Ш×Д)	99 × 71 × 72мм
Класс	I + II
Рабочее напряжение, В	275
Размер модуля DIN 43880	4 TE
Фазность	Однофазный
Вес, гр	490
Импульсный ток (10/350 мкс)	25 кА / 50 кА
Класс испытаний УЗИП	I+II
Количество полюсов	2
Тепловая защита	Есть/Нет
Максимальный разрядный ток (8/20), Imax	100 кА / 100 кА
Номинальный разрядный ток (8/20), In	25 кА / 50 кА
Материал корпуса	Термопластик: Степень тушения UL 94 V-0
Номинальное рабочее напряжение AC (50/60 Гц), Uo	230 В
Максимальное длительное рабочее напряжение (AC), Uc	275 В
Уровень напряжения защиты L-N, Up	< 1,5 кВ
Уровень напряжения защиты L-PE, N-PE, Up	< 1,5 кВ
Номинальный ток короткого замыкания (AC), ISCCR	50 кА
Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек, UT	334 В
Рабочая температура, ta	от -40 ºC до +85 ºC

Допустимая влажность, Pн	5%...95%
Степень защиты оболочки	IP 20
Крутящий момент зажима L, N/PE, Mmax	3,0 Нм
Максимальное сечение проводника L, N	35 мм2 (одножильный) / 25 мм2 (многожильный)
Максимальное сечение проводника PE	35 мм2 (одножильный) / 25 мм2 (многожильный)
Индикатор отключения	Красный/Нет
Дистанционная сигнализация	Есть
Монтаж	35 мм DIN рейка, EN 60715
Коммутационная способность	AC: 250 В / 0,5 А; 125 В / 3 А
Максимальное сечение проводника сигнализации	1,5 мм2 (одножильный)
Крутящий момент зажима контактов сигнализации, Mmax	0,25 Нм
Место присоединения	L - N, N - PE
Время срабатывания L-N/ L-PE, N-PE, tA	< 25 нс / < 100 нс
Максимальное длительное рабочее напряжение (AC) N - PE, Uc	255 В
Номинальная отключающая способность сопровождающего тока N - PE, Ifi	100 АRMS
Значение временного испытательного перенапряжения ВПН, выдерживает 200 мс N - PE, UT	1200 В / 300 А
Удельная энергия, W/R	156 кДж/Ом / 625 кДж/Ом
Заряд, Q	12,5 Ас / 25 Ас
Суммарный импульсный ток (10/350 мкс), Itotal	50 кА
Значение временного испытательного перенапряжения ВПН, безопасное отключение 120 мин L - N, UT	438 В
Плавкий предохранитель (если на вводе > 250 A)	250 A gG

Описание

ПРОДУКЦИЯ СНЯТА С ПРОИЗВОДСТВА.

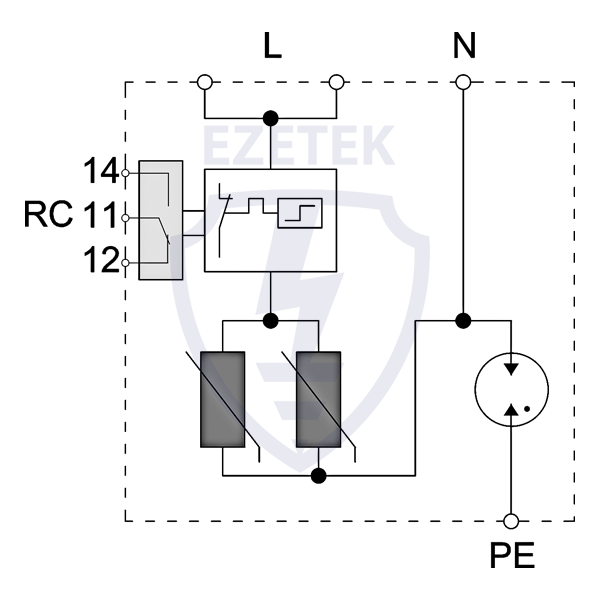

УЗИП ET B 50/275 (1+1) – двухполюсное устройство защиты от импульсных перенапряжений класса испытаний I+II по ГОСТ IEC 61643-11, выполненное на базе варисторов и газового разрядника. Устройство предназначено для установки в сетях с номинальным напряжением 230 В и максимальным длительным напряжением 275 В, способно выдерживать импульсные токи формы 10/350 мкс до 50 кА, формы 8/20 – до 100/100 кА (L-N/N-PE). Применяется в сетях с системами заземления типа TN-S, TT.

Монтаж производится: 35 мм DIN рейка, EN 60715
