УЗИП ET B 25/440 (1+1)

Name: УЗИП ET B 25/440 (1+1)
SKU: 504412
Price: 32816 RUB
Availability: InStock

Артикул: 504412

Артикул: 504412

Рабочее напряжение, В:

440
Фазность:

Однофазный

Все характеристики

Избранное

Сравнение

Розничная цена 32 816 ₽ за шт

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Наличие у партнера

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 707-90-21, электронной почте ezetek@ezetek.ru или

Технические характеристики

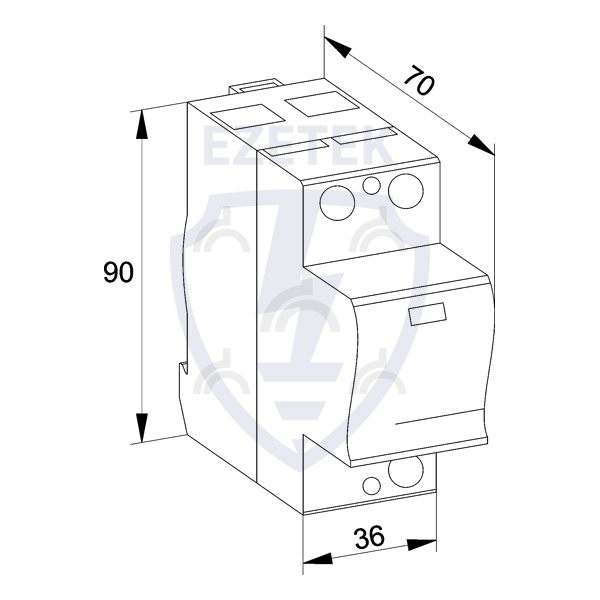

Размер (В×Ш×Д)	99 × 71 × 36 мм
Вес, кг	0.305
Класс	I + II

Рабочее напряжение, В	440
Размер модуля DIN 43880	2 TE
Фазность	Однофазный

Описание

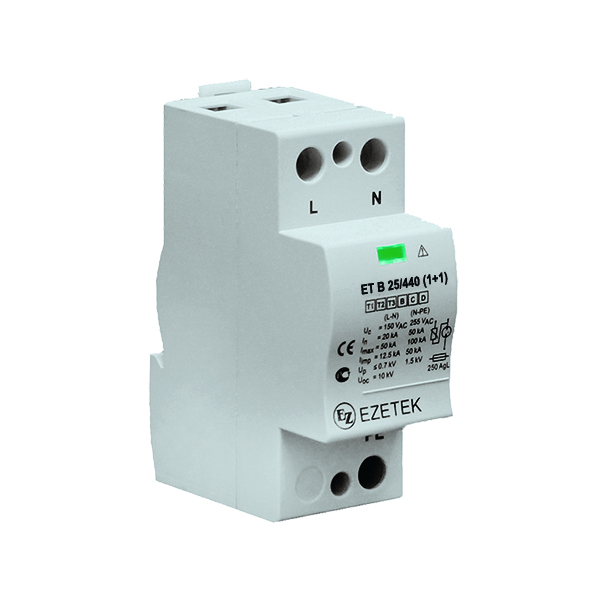

УЗИП ET B 25/440 (1+1) – двухполюсное устройство защиты от импульсных перенапряжений класса испытаний I+II по ГОСТ IEC 61643-11, выполненное на базе варистора и газового разрядника. Устройство предназначено для установки в сетях с номинальным напряжением 230 В и максимальным длительным напряжением 440 В, способно выдерживать импульсные токи формы 10/350 мкс до 25 кА, формы 8/20 – до 50/100 кА (L-N/N-PE). Применяется в сетях с системами заземления типа TN-S, TT.

ГОСТ IEC 61643-11-2013
Класс УЗИП	I+II
Место установки	Главный распределительный щит
Тип низковольтной системы	TN-S, TT
Места присоединения	N - PE, L - N
Импульсный ток	Iimp = 12,5 кА / 50 кА (10/350 мкс)
Разрядный ток	In = 20 кА / 50 кА (8/20 мкс)

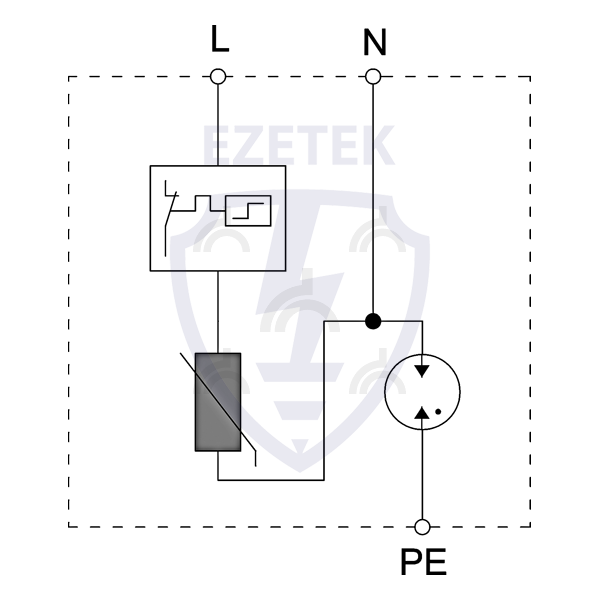

Защитный элемент	Высокоэнергетический оксидно-цинковый варистор и разрядник
Корпус	Компактный 2 ТЕ

Технические характеристики
Род тока	Переменный 50/60 Гц
Номинальное рабочее напряжение	U_o	230 В
Максимальное длительное рабочее напряжение L - N	U_c	440 В
Максимальное длительное рабочее напряжение N - PE	U_c	255 В
Номинальный разрядный ток (8/20 мкс) L – N/N - PE	I_n	20 кА / 50 кА
Максимальный разрядный ток (8/20 мкс) L – N/N - PE	I_max	50 кА / 100 кА
Импульсный ток (10/350 мкс) L – N/N - PE	I_imp	12,5 кА / 50 кА
Суммарный импульсный ток (10/350 мкс)	I_total	25 кА
Удельная энергия L – N/N - PE	W/R	39 кДж/Ом / 625 кДж/Ом
Заряд L – N/N - PE	Q	6,25 Ас / 25 Ас
Уровень напряжения защиты L – N	U_p	< 1,98 кВ
Уровень напряжения защиты N - PE	U_p	< 1,5 кВ
Номинальная отключающая способность сопровождающего тока N - PE	I_fi	100 A_RMS
Время срабатывания L – N/N - PE	t_A	< 25 нс / < 100 нс
Номинал защитного предохранителя (если на вводе > 250 A)	250 A gG
Номинальный ток короткого замыкания	I_SCCR	50 кА
Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек L – N	U_T	585 В
Значение временного испытательного перенапряжения ВПН, безопасное отключение 120 мин L – N	U_T	769 В
Значение временного испытательного перенапряжения ВПН, выдерживает 200 мс N - PE	U_T	1200 В/300 А
Количество полюсов	2
Механические характеристики
Рабочая температура	T_a	От -40 ºC до +85 ºC
Допустимая влажность	RH	5%...95%
Крутящий момент затяжки	M_max	3,0 Нм
Максимальное сечение подключаемых проводов	35 мм ² (одножильный) / 25 мм ² (многожильный)
Монтаж	35 мм DIN рейка
Степень защиты оболочки, ГОСТ 14254-2015	IP 20
Материал корпуса	Термопластик: Степень тушения UL 94 V-0
Тепловая защита L – N/N - PE	Есть/Нет
Индикатор аварийного состояния L – N/N - PE	Красный/Нет
Дистанционная сигнализация	Есть
Коммутационная способность	AC: 250 В / 0,5 А; 125 В / 3 А
Максимальное сечение подключаемых проводов	1,5 мм ² (одножильный)
Крутящий момент затяжки	M_max	0,25 Нм
Артикул
ET B 25/440 (1+1)		504412
