УЗИП ET B 100/320 (3+1)

УЗИП ET B 100/320 (3+1)

Name: УЗИП ET B 100/320 (3+1)
SKU: 513039
Price: 84891 RUB
Availability: InStock

Артикул: 513039

Артикул: 513039

Номинальное рабочее напряжение, Uo:

230 В
Максимальное длительное рабочее напряжение, Uc:

320 В
Рабочее напряжение, В:

320
Фазность:

Трехфазный
Импульсный ток (10/350 мкс):

25 кА / 100 кА
Количество полюсов:

4
Максимальный разрядный ток (8/20), Imax:

100 кА / 100 кА
Номинальное рабочее напряжение AC (50/60 Гц), Uo:

230 В
Максимальное длительное рабочее напряжение (AC), Uc:

320 В

Все характеристики

Арт. 513039. Четырёхполюсное комбинированное УЗИП I+II класса для защиты электрического оборудования в сети переменного тока 0,4 кВ. Арт. 513039. УЗИП ET B 100/320 (3+1). ET B 100 (3+1) — мощный трехфазный УЗИП I+II Класса...

Избранное

Сравнение

Розничная цена 84 891 ₽ за шт

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Наличие на складе EЗЕТЕК: 1 шт Наличие у партнера

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 707-90-21, электронной почте ezetek@ezetek.ru или

Технические характеристики

Номинальное рабочее напряжение, Uo	230 В
Максимальное длительное рабочее напряжение, Uc	320 В

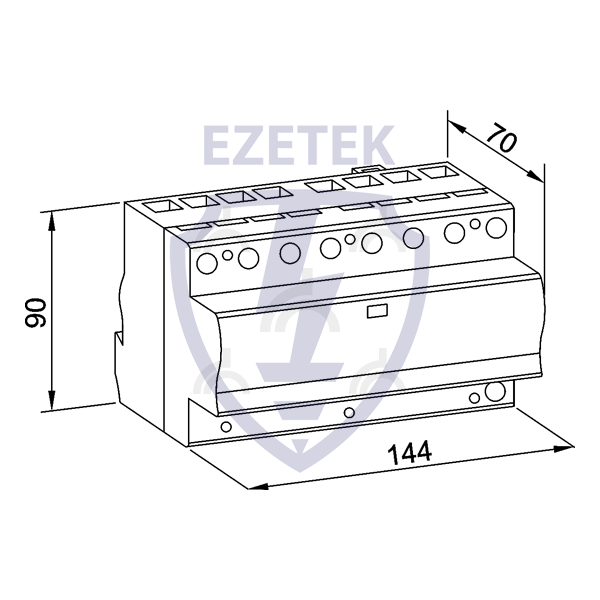

Размер (В×Ш×Д)	99 × 71 × 144мм
Класс	I + II
Рабочее напряжение, В	320
Размер модуля DIN 43880	8 TE
Фазность	Трехфазный
Вес, гр	1150
Импульсный ток (10/350 мкс)	25 кА / 100 кА
Класс испытаний УЗИП	I+II
Количество полюсов	4
Тепловая защита	Есть/Нет
Максимальный разрядный ток (8/20), Imax	100 кА / 100 кА
Номинальный разрядный ток (8/20), In	25 кА / 100 кА
Материал корпуса	Термопластик: Степень тушения UL 94 V-0
Номинальное рабочее напряжение AC (50/60 Гц), Uo	230 В
Максимальное длительное рабочее напряжение (AC), Uc	320 В
Уровень напряжения защиты L-N, Up	< 1,5 кВ
Уровень напряжения защиты L-PE, N-PE, Up	< 1,5 кВ
Номинальный ток короткого замыкания (AC), ISCCR	50 кА
Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек, UT	334 В
Рабочая температура, ta	от -40 ºC до +85 ºC

Допустимая влажность, Pн	5%...95%
Степень защиты оболочки	IP 20
Крутящий момент зажима L, N/PE, Mmax	3,0 Нм
Максимальное сечение проводника L, N	35 мм2 (одножильный) / 25 мм2 (многожильный)
Максимальное сечение проводника PE	35 мм2 (одножильный) / 25 мм2 (многожильный)
Индикатор отключения	Красный/Нет
Дистанционная сигнализация	Есть
Монтаж	35 мм DIN рейка, EN 60715
Коммутационная способность	AC: 250 В / 0,5 А; 125 В / 3 А
Максимальное сечение проводника сигнализации	1,5 мм2 (одножильный)
Крутящий момент зажима контактов сигнализации, Mmax	0,25 Нм
Место присоединения	L - N, N - PE
Время срабатывания L-N/ L-PE, N-PE, tA	< 25 нс / < 100 нс
Максимальное длительное рабочее напряжение (AC) N - PE, Uc	255 В
Номинальная отключающая способность сопровождающего тока N - PE, Ifi	100 АRMS
Значение временного испытательного перенапряжения ВПН, выдерживает 200 мс N - PE, UT	1200 В / 300 А
Удельная энергия, W/R	156 кДж/Ом / 2,5 МДж/Ом
Заряд, Q	12,5 Ас / 25 Ас
Суммарный импульсный ток (10/350 мкс), Itotal	100 кА
Значение временного испытательного перенапряжения ВПН, безопасное отключение 120 мин L - N, UT	438 В
Плавкий предохранитель (если на вводе > 250 A)	250 A gG

Описание

Арт. 513039.
Четырёхполюсное комбинированное УЗИП I+II класса для защиты электрического оборудования в сети переменного тока 0,4 кВ.

Арт. 513039.

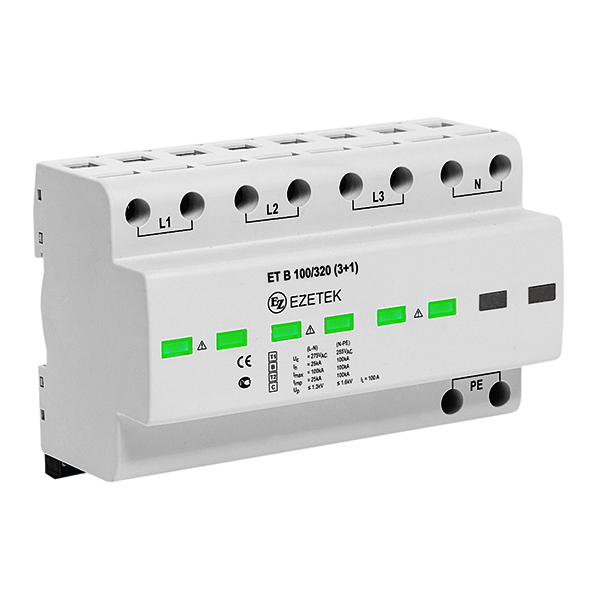

УЗИП ET B 100/320 (3+1).

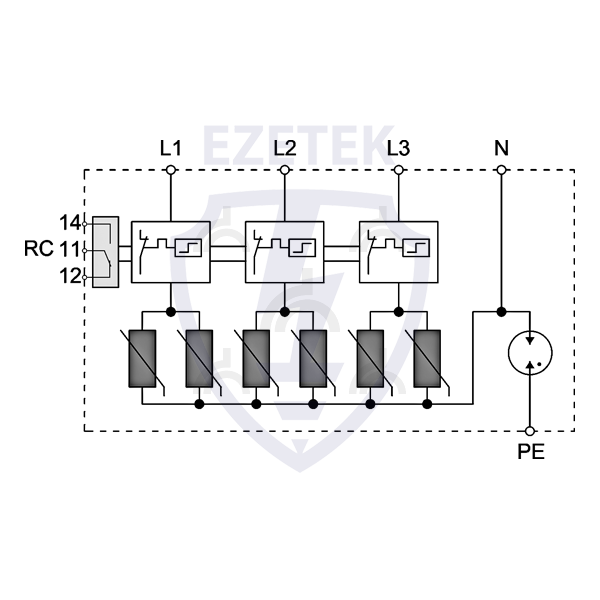

ET B 100 (3+1) — мощный трехфазный УЗИП I+II Класса комбинированного типа, выполненный на базе варисторов и газоразрядника (N – PE) для защиты оборудования в низковольтных цепях до 1000 В от прямых и отдаленных атмосферных разрядов при воздушном или кабельном вводах электропитания. Применяется в системах заземления: TN-S, TN-С-S, TT. УЗИП выдерживает токовые нагрузки соответствующие УЗИП Класса I, а по ограничению переходных напряжений — УЗИП Класса II. Устанавливаются в пределах 0А(В) — 1 зон молниезащиты (в соответствии с МЭК 62305 и CO-153-34. 21. 122-2003).

Монтаж производится: 35 мм DIN рейка, EN 60715

Технические характеристики
Род ток	Переменный 50/60 Гц
Номинальное рабочее напряжение	U_o	230 В
Максимальное длительное рабочее напряжение L - N	U_c	320 В
Максимальное длительное рабочее напряжение N - PE	U_c	255 В
Номинальный разрядный ток (8/20 мкс) L – N/N - PE	I_n	25 кА / 100 кА
Максимальный разрядный ток (8/20 мкс) L – N/N - PE	I_max	100 кА / 100 кА
Импульсный ток (10/350 мкс) L – N/N - PE	I_imp	25 кА / 100 кА
Суммарный импульсный ток (10/350 мкс)	I_total	100 кА
Удельная энергия L – N/N - PE	W/R	156 кДж/Ом / 2,5 МДж/Ом
Заряд L – N/N - PE	Q	12,5 Ас / 50 Ас
Уровень напряжения защиты L – N	U_p	< 1,5 кВ
Уровень напряжения защиты N - PE	U_p	< 1,5 кВ
Номинальная отключающая способность сопровождающего тока N - PE	I_fi	100 A_RMS
Время срабатывания L – N/N - PE	t_A	< 25 нс / < 100 нс
Номинал защитного предохранителя (если на вводе > 250 A)	250 A gG
Номинальный ток короткого замыкания	I_SCCR	50 кА
Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек L – N	U_T	334 В
Значение временного испытательного перенапряжения ВПН, безопасное отключение 120 мин L – N	U_T	438 В
Значение временного испытательного перенапряжения ВПН, выдерживает 200 мс N - PE	U_T	1200 В/300 А
Количество полюсов	4
Механические характеристики
Рабочая температура	T_a	От -40 ºC до +85 ºC
Допустимая влажность	RH	5%...95%
Крутящий момент затяжки	M_max	3,0 Нм
Максимальное сечение подключаемых проводов	35 мм ² (одножильный) / 25 мм ² (многожильный)
Монтаж	35 мм DIN рейка
Степень защиты оболочки, ГОСТ 14254-2015	IP 20
Материал корпуса	Термопластик: Степень тушения UL 94 V-0
Тепловая защита L – N/N - PE	Есть/Нет
Индикатор аварийного состояния L – N/N - PE	Красный/Нет
Дистанционная сигнализация	Есть
Коммутационная способность	AC: 250 В / 0,5 А; 125 В / 3 А
Максимальное сечение подключаемых проводов	1,5 мм ² (одножильный)
Крутящий момент затяжки	M_max	0,25 Нм
Артикулы
ET B 100/320 (3+1)		513039
