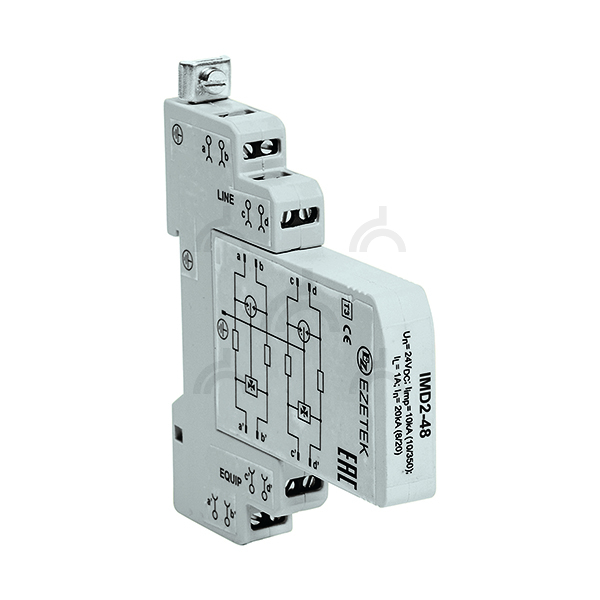

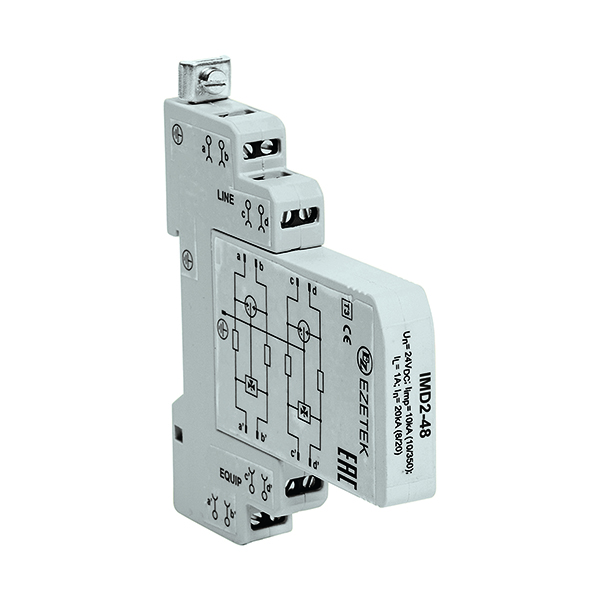

УЗИП IMD2-48

Name: УЗИП IMD2-48
SKU: 513065
Price: 21415 RUB
Availability: InStock

Артикул: 513065

Номинальное рабочее напряжение, Uo:

48 В
Максимальное длительное рабочее напряжение, Uc:

52 В
Рабочее напряжение, В:

48
Фазность:

Однофазный
Импульсный ток (10/350 мкс):

5 кА
Номинальный рабочий ток, IL:

1 А
Время срабатывания, tA:

< 1 нс
Максимальный разрядный ток (8/20), Imax:

30 кА
Номинальное рабочее напряжение DC, Un:

48В

Все характеристики

Арт. 513065. УЗИП IMD2-48. IMD 2 — УЗИП, выполненный на базе газоразрядных трубок с терморасцепителями и диодных мостов, для защиты оборудования автоматизации, телемеханизации, связи и передачи данных. Устройство устанавливается вблизи защищ...

Избранное

Сравнение

Розничная цена 21 415 ₽ за шт

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Наличие у партнера

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 707-90-21, электронной почте ezetek@ezetek.ru или

Технические характеристики

Категория испытаний по ГОСТ IEC 61643-21	D1, C1, C2, C3
Номинальное рабочее напряжение, Uo	48 В
Максимальное длительное рабочее напряжение, Uc	52 В
Размер (В×Ш×Д)	90х12х71,5
Класс	II
Рабочее напряжение, В	48
Фазность	Однофазный
Вес, гр	70
Импульсный ток (10/350 мкс)	5 кА
Число защищаемых пар	2 (4 провода)
Номинальный рабочий ток, IL	1 А
Остаточное напряжение при 5 кА (8/20), Ures	< 140 B
Время срабатывания, tA	< 1 нс
Тепловая защита	Термоконтакт

Сопротивление изоляции, Riso	> 52 МОм
Вносимое сопротивление на линию, R	1,6 – 2,0 Ом
Паразитная емкость, С	50 пФ
Граничная частота, fG	30 МГц
Диапазон рабочих температур	–40...+85 °С
Рекомендуемое сечение присоединяемых проводов	4 мм2
Максимальный разрядный ток (8/20), Imax	30 кА
Номинальный разрядный ток (8/20), In	20 кА
Материал корпуса	Термопластик
Номинальное рабочее напряжение DC, Un	48В
Максимальное рабочее напряжение DC, Uc	52В
Разрядное напряжение, Ures [a/b - PG]	57 – 69 В
Разрядное напряжение, Ures [a/b]	57 – 69 В
Вид защищаемого кабеля	Две пары проводников

Описание

Арт. 513065.
УЗИП IMD2-48.

IMD 2 — УЗИП, выполненный на базе газоразрядных трубок с терморасцепителями и диодных мостов, для защиты оборудования автоматизации, телемеханизации, связи и передачи данных. Устройство устанавливается вблизи защищаемого оборудования, где не исключена возможность прямого удара молнии и предназначено для защиты от импульсных перенапряжений конечных потребителей по двум парам проводников.

Монтаж производится: 35 мм DIN-рейка
