УЗИП KOM TM BC 24

Артикул: 706522

В избранное

Сравнить

Номинальный рабочий ток, IL: 2 А

Номинальное рабочее напряжение DC, Uо: 24 В

Номинальное рабочее напряжение AC (50/60 Гц), Uo: 16 В

Максимальное длительное рабочее напряжение (AC), Uc: 20 В

Все характеристики

Арт. 706522. УЗИП КОМ ТМ BC 24 УЗИП в корпусе шириной 7,4 мм предназначено для защиты оборудования распределенных сетей промышленной автоматизации (АСУ ТП, АСКУЭ и других систем), цифровых интерфейсов передачи данных, сигнальных линий систем...

Розничная цена

12 620 ₽ за шт

Под заказ

Наличие у партнера

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 (800) 707-90-21, электронной почте ezetek@ezetek.ru или

Характеристики Описание

Характеристики

Категория испытаний по ГОСТ IEC 61643-21: C2, C3, D1

Число защищаемых пар: 2

Номинальный рабочий ток, IL: 2 А

Номинальное рабочее напряжение DC, Uо: 24 В

Номинальное рабочее напряжение AC (50/60 Гц), Uo: 16 В

Максимальное длительное рабочее напряжение (DC), Uc: 30 В

Максимальное длительное рабочее напряжение (AC), Uc: 20 В

Статическое напряжение пробоя разрядника, экран-PE, при ΔU/Δt=100 В/с: 90 В ± 20%

Импульсный ток (10/350), Iimp, [линия-РЕ]: 1 кА

Суммарный импульсный ток (10/350 мкс), Itotal: 2 кА

Номинальный разрядный ток (8/20), In, [линия-линия]: 300 А

Номинальный разрядный ток (8/20), In, [линия-PE]: 5 кА

Номинальный разрядный ток (8/20), In, [линия+линия-РЕ]: 5 кА

Суммарный разрядный ток, Itotal (8/20): 10 кА

Уровень напряжения защиты при In, Up [линия - линия]: ≤ 50 В

Уровень напряжения защиты при In, Up [линия - PE]: ≤ 700 В

Уровень напряжения защиты, Up, линия-линия, при ΔU/Δt=1 кВ/мкс: ≤ 40 В

Уровень напряжения защиты, Up, [линия-PE], при ΔU/Δt=1 кВ/мкс: ≤ 700 В

Максимальная допустимая рассеиваемая импульсная мощность, Рppm: 1500 Вт

Скорость передачи данных: 5 Мбит

Частота среза: 5 МГц

Полоса частот: ≤ 5 МГц, ослабление < 3 дБ

Измеренное значение ослабления сигнала: ≤ 0,05 дБ, на f = 1 МГц

Время срабатывания, tA [линия - линия]: < 1 нc

Время срабатывания, tA [линия - РЕ]:: < 100 нс

Степень защиты по ГОСТ 14254-2015: IP20

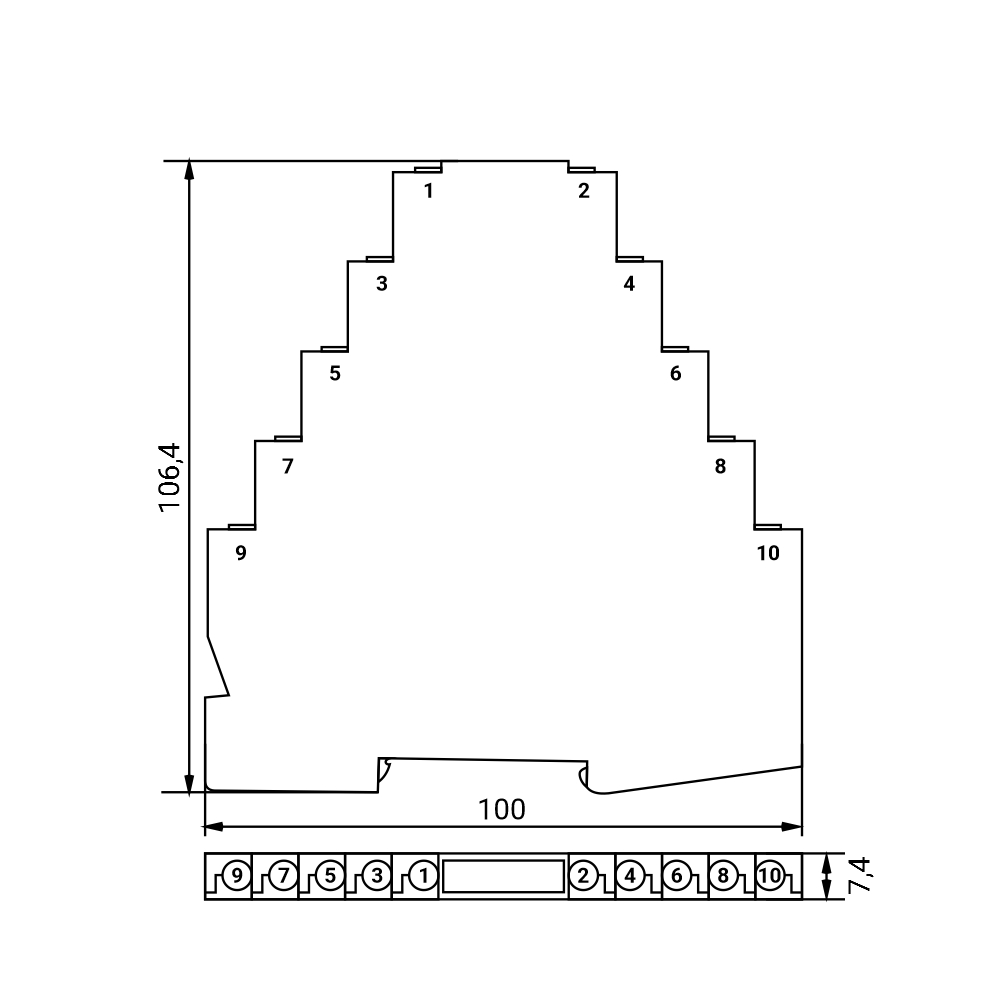

Размер (В×Ш×Д): 7,4x100x106

Материал корпуса: Polyamid PA66, UL94 V-0

Рабочая температура, ta : -60°C...+80°C

Вес, гр: 80 г

Тип монтажа: DIN-рейка 35 мм

Описание

Арт. 706522. УЗИП КОМ ТМ BC 24

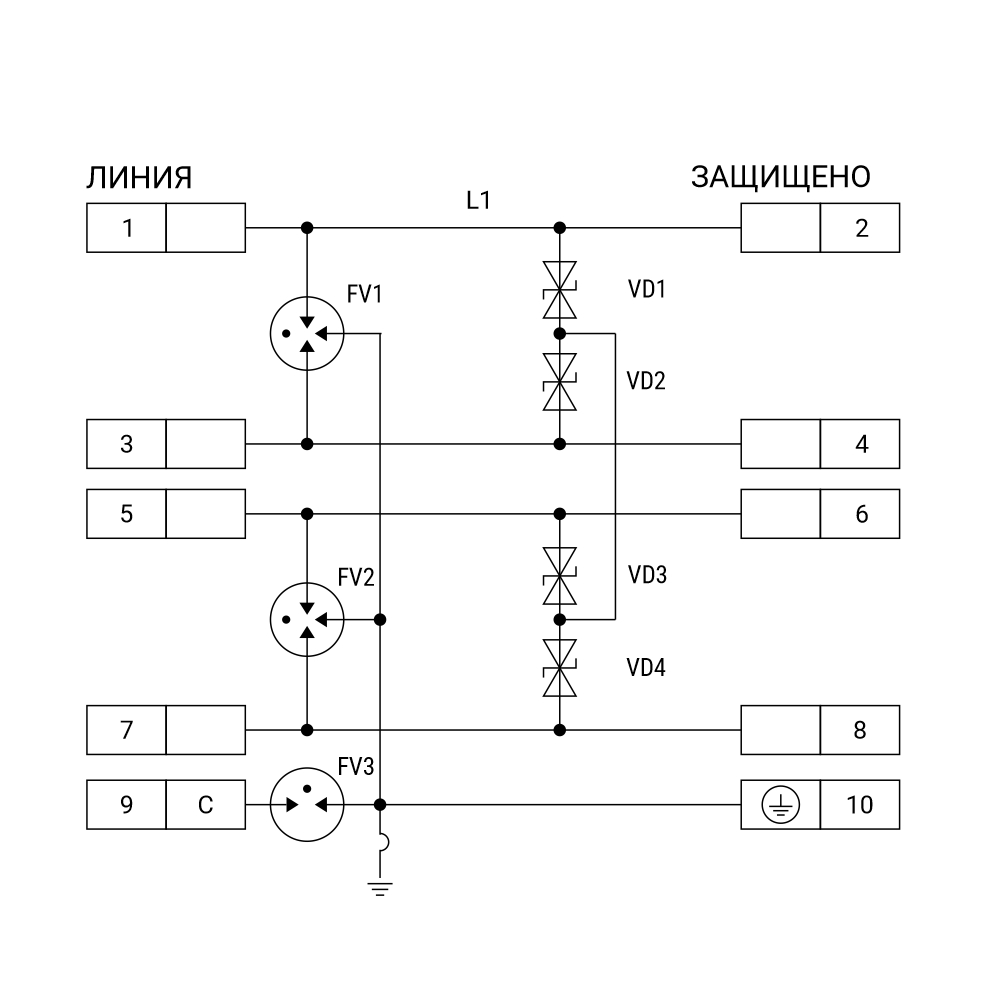

УЗИП в корпусе шириной 7,4 мм предназначено для защиты оборудования распределенных сетей промышленной автоматизации (АСУ ТП, АСКУЭ и других систем), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, вторичных цепей питания, а также других низковольтных линий от импульсных перенапряжений, вызванных грозовыми разрядами, электростатическими разрядами и другими внешними воздействиями. Устройство обеспечивает защиту в пределах зон молниезащиты 0B–2 в соответствии с требованиями ГОСТ Р МЭК 62305-1-2010. Монтируется на DIN-рейку 35 мм. Устройство обеспечивает защиту двух пар проводников и рассчитано на рабочее напряжение Uo = 24 В DC при номинальном токе IL = 2 А. Максимальный суммарный импульсный ток (8/20 мкс) составляет 10 кА. В качестве ограничивающих элементов используются TVS-диоды с пиковой импульсной мощностью Pppm = 1500 Вт. Поддерживается скорость передачи данных до 5 Мбит/с. Устройство выполнено по двухступенчатой схеме защиты, включающей два трехэлектродных газонаполненных разрядника, четыре TVS-диода, согласующие элементы отсутствуют. Предназначено для защиты оборудования по цепям, в которых недопустимо внесение дополнительных сопротивлений. Возможно подключение экрана кабеля через газонаполненный разрядник.
