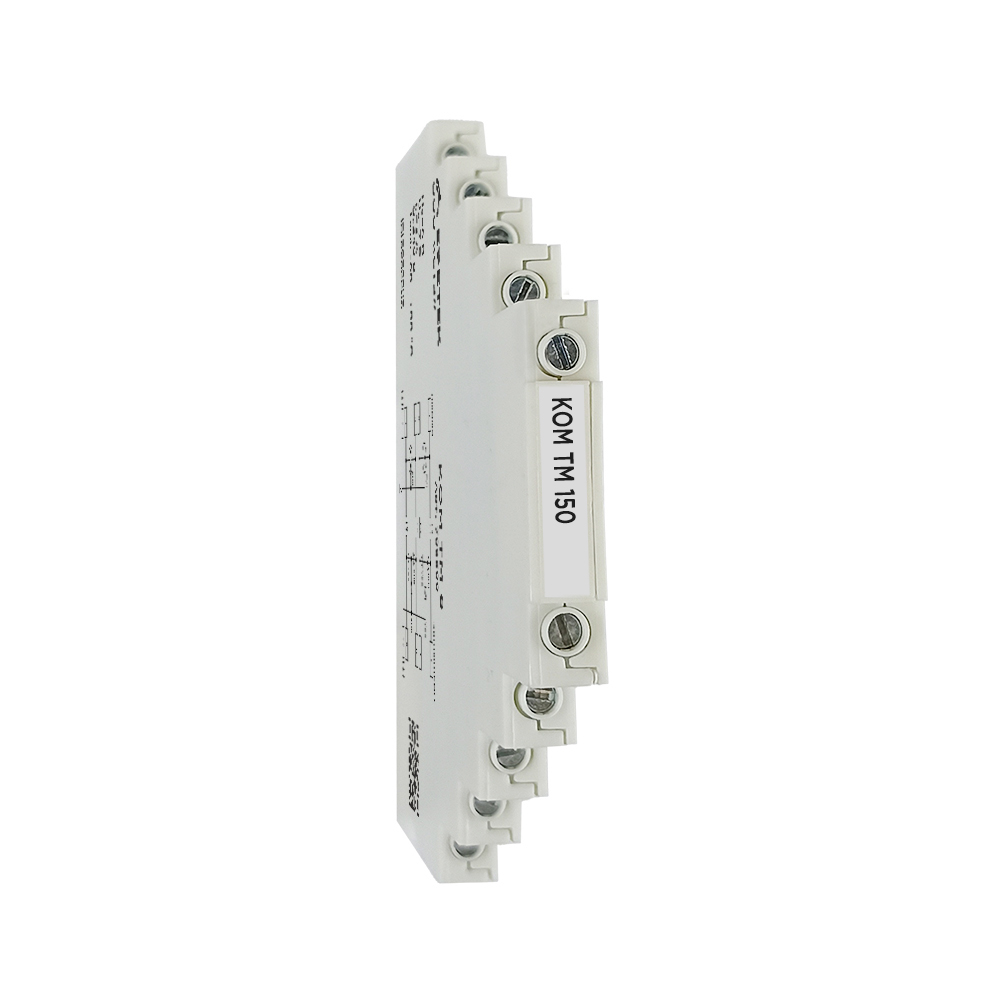

Арт. 706507. УЗИП КОМ ТМ 150

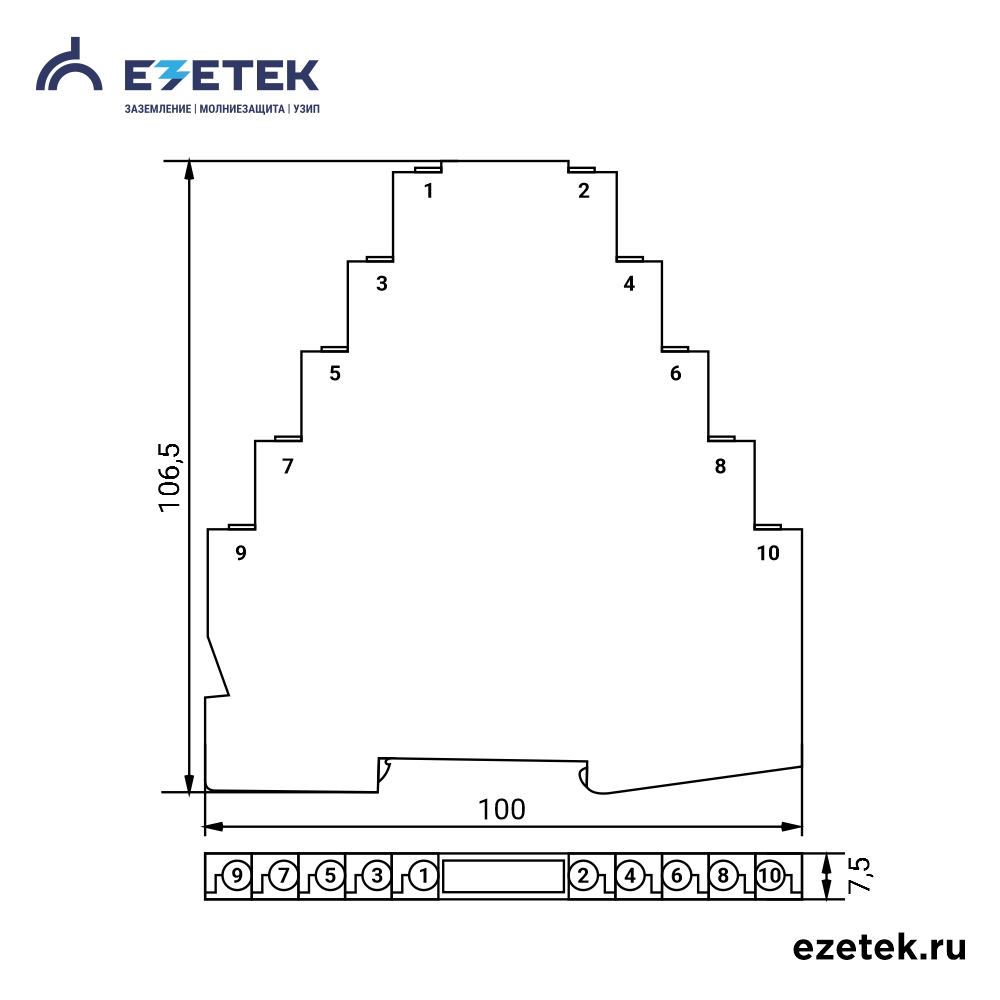

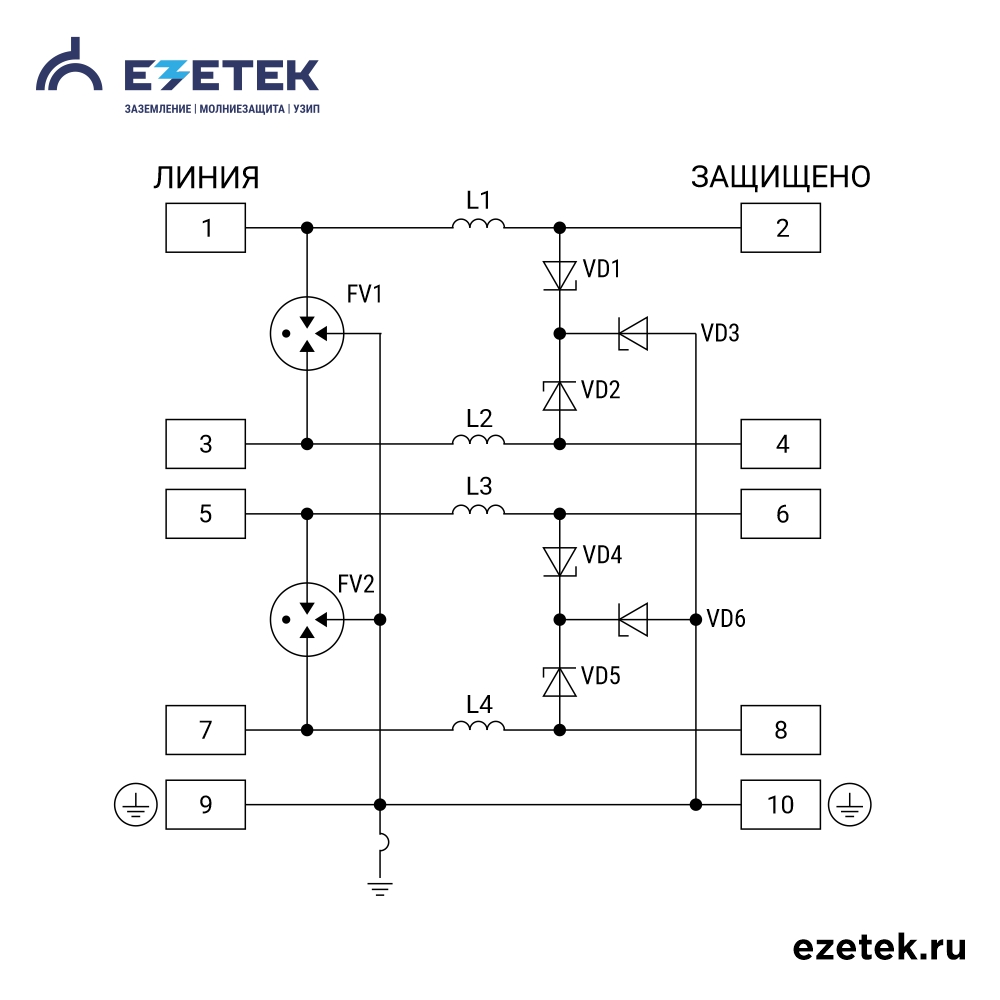

УЗИП в корпусе шириной 7,4 мм предназначено для защиты оборудования распределенных сетей промышленной автоматизации (АСУ ТП, АСКУЭ и других систем), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, вторичных цепей питания, а также других низковольтных линий от импульсных перенапряжений, вызванных грозовыми разрядами, электростатическими разрядами и другими внешними воздействиями. Устройство обеспечивает защиту в пределах зон молниезащиты 0B–2 в соответствии с требованиями ГОСТ Р МЭК 62305-1-2010. Устройство монтируется на DIN-рейку 35 мм. Устройство обеспечивает защиту двух пар проводников и рассчитано на рабочее напряжение Uo = 150 В DC при номинальном токе IL = 3 А. Максимальный суммарный импульсный ток (8/20 мкс) составляет 10 кА. В качестве ограничивающих элементов используются TVS-диоды с пиковой импульсной мощностью Pppm = 1500 Вт. Поддерживается скорость передачи данных до 2,5 Мбит/с. Устройство выполнено по двухступенчатой схеме защиты, включающей один трехэлектродный газонаполненный разрядник, три TVS-диода, соединенных по схеме «звезда» в цепях «Линия–Линия–PE», а также две индуктивности, выполняющие функции согласующих элементов. УЗИП предназначено для защиты КИПиА и сигнальных цепей от импульсных перенапряжений.
