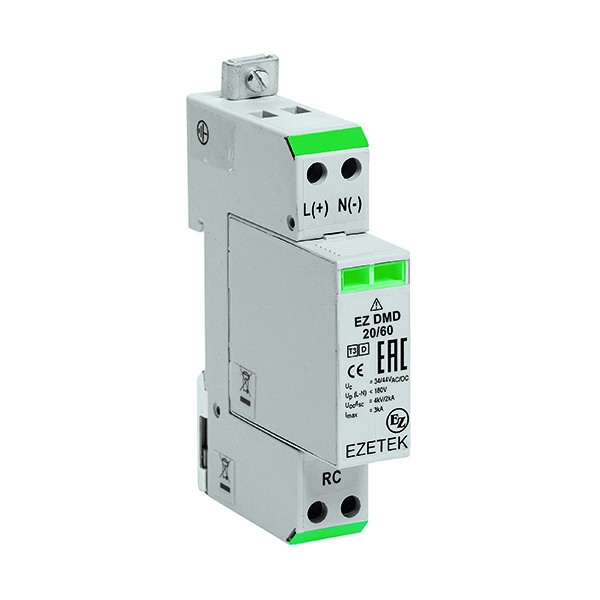

УЗИП EZ DMD 20/60

Name: УЗИП EZ DMD 20/60
SKU: 508212
Price: 13436 RUB
Availability: InStock

Артикул: 508212

Артикул: 508212

Номинальное рабочее напряжение, Uo:

60 В
Максимальное длительное рабочее напряжение, Uc:

75 В
Рабочее напряжение, В:

60
Фазность:

Однофазный
Количество полюсов:

2
Максимальный разрядный ток (8/20), Imax:

4 кА
Номинальное рабочее напряжение AC (50/60 Гц), Uo:

43 B
Максимальное длительное рабочее напряжение (AC), Uc:

60B

Все характеристики

Арт. 508212. УЗИП EZ DMD 20/60. EZ DMD 20 — УЗИП III класса, выполненный на базе варисторов и газоразрядной трубки, для защиты оборудования постоянного тока от импульсных перенапряжений. Устанавливается непосредственно вблизи защищаемого обо...

Избранное

Сравнение

Розничная цена 13 436 ₽ за шт

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Наличие у партнера

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 707-90-21, электронной почте ezetek@ezetek.ru или

Технические характеристики

Номинальное рабочее напряжение, Uo	60 В
Максимальное длительное рабочее напряжение, Uc	75 В
Размер (В×Ш×Д)	90 × 68 × 18 мм
Класс	III
Рабочее напряжение, В	60
Размер модуля DIN 43880	1 TE
Фазность	Однофазный
Вес, гр	96
Класс испытаний УЗИП	III
Количество полюсов	2
Тепловая защита	Есть
Уровень напряжения защиты при In, UP [линия - линия]	<600 В
Максимальный разрядный ток (8/20), Imax	4 кА
Материал корпуса	Термопластик: Степень тушения UL 94 V-0
Номинальное рабочее напряжение AC (50/60 Гц), Uo	43 B
Максимальное длительное рабочее напряжение (AC), Uc	60B

Напряжение разомкнутой цепи генератора комбинированной волны (1,2/50 мкс), Uoc	6 кВ
Ток короткого замыкания генератора комбинированной волны (8/20 мкс), Icw	3 кА
Номинальный ток короткого замыкания (AC), ISCCR	2 кА
Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек, UT	163 В
Рабочая температура, ta	от -40 ºC до +85 ºC
Допустимая влажность, Pн	5%...95%
Степень защиты оболочки	IP 20
Индикатор состояния: рабочее/аварийное	Зелёный LED
Максимальное сечение проводника L, N	6 мм2 (многожильный) / 6 мм2 (гибкий)
Максимальное сечение проводника PE	6 мм2 (многожильный) / 6 мм2 (гибкий)
Монтаж	35 мм DIN рейка, EN 60715
Крутящий момент зажима контактов сигнализации, Mmax	0,5 Нм
Место присоединения	N - PE, L - N, L- PE
Время срабатывания L-N/ L-PE, N-PE, tA	< 25 нс/ < 100 нс
Плавкий предохранитель (если на вводе > 32 A)	32 A gG

Описание

Арт. 508212.
УЗИП EZ DMD 20/60.

EZ DMD 20 — УЗИП III класса, выполненный на базе варисторов и газоразрядной трубки, для защиты оборудования постоянного тока от импульсных перенапряжений. Устанавливается непосредственно вблизи защищаемого оборудования и предназначен для защиты конечных потребителей от остаточных бросков импульсных перенапряжений.

Монтаж производится: 35 мм DIN рейка, EN 60715

Технические характеристики
Род тока		Постоянный /Переменный 50/60 Гц
Номинальное рабочее напряжение		U_o	43 B/60 B
Максимальное длительное рабочее напряжение		U_c	60B/75 B
Напряжение разомкнутой цепи генератора комбинированной волны (1,2/50 мкс)		U_oc	6 кВ
Ток короткого замыкания генератора комбинированной волны (8/20 мкс)		I_cw	3 кА
Максимальный разрядный ток (8/20 мкс)		I_max	4 кА
Уровень напряжения защиты L-N		U_p	<600 В
Уровень напряжения защиты L-PE, N-PE		U_p	<850 В
Время срабатывания L-N/ L-PE, N-PE		t_A	< 25 нс/ < 100 нс
Номинал защитного предохранителя (если на вводе > 32 A)		32 A gG
Номинальный ток короткого замыкания		I_SCCR	2 кА
Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек.		U_T	163 В
Количество полюсов		2
Механические характеристики
Рабочая температура	T_a		От -40 ºC до +70 ºC
Допустимая влажность	RH		5%...95%
Крутящий момент затяжки	M_max		0,5 Нм
Максимальное сечение подключаемых проводов	6 мм ² (многожильный)/ 4 мм ² (гибкий)
Монтаж	35 мм DIN рейка
Степень защиты оболочки, ГОСТ 14254-2015	IP 20
Материал корпуса	Термопластик: Степень тушения UL 94 V-0
Тепловая защита	Есть
Индикатор рабочего состояния	Зелёный LED
Артикул
EZ DMD 20/60			508212
EZ DMD 20/60 (module)			508223
