УЗИП ET B 25/275 (1+0)

Name: УЗИП ET B 25/275 (1+0)
SKU: 502382
Price: 21340 RUB
Availability: InStock

Артикул: 502382

Артикул: 502382

Номинальное рабочее напряжение, Uo:

230 В
Максимальное длительное рабочее напряжение, Uc:

275 В
Рабочее напряжение, В:

275
Фазность:

Однофазный
Импульсный ток (10/350 мкс):

25 кА
Количество полюсов:

1
Время срабатывания, tA:

< 25 нс
Максимальный разрядный ток (8/20), Imax:

100 кА
Номинальное рабочее напряжение AC (50/60 Гц), Uo:

230 В
Максимальное длительное рабочее напряжение (AC), Uc:

275 В

Все характеристики

Избранное

Сравнение

Розничная цена 21 340 ₽ за шт

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Наличие на складе EЗЕТЕК: 1 шт Наличие у партнера

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 707-90-21, электронной почте ezetek@ezetek.ru или

Технические характеристики

Номинальное рабочее напряжение, Uo	230 В
Максимальное длительное рабочее напряжение, Uc	275 В

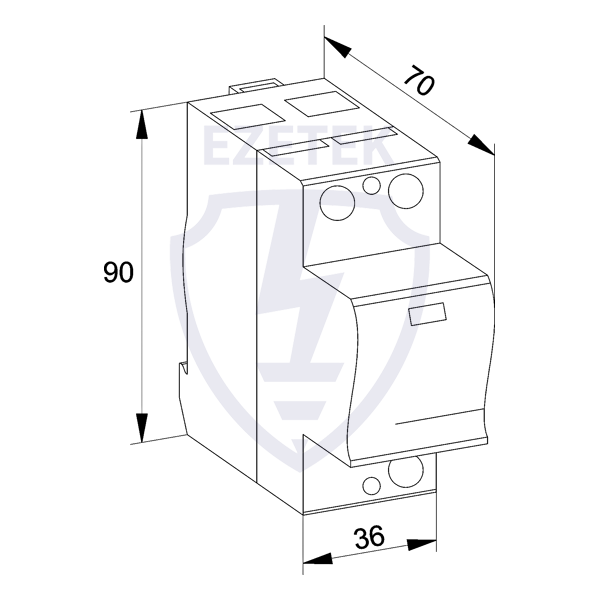

Размер (В×Ш×Д)	99 × 71 × 36 мм
Класс	I + II
Рабочее напряжение, В	275
Размер модуля DIN 43880	2 ТЕ
Фазность	Однофазный
Вес, гр	300
Импульсный ток (10/350 мкс)	25 кА
Класс испытаний УЗИП	I+II
Количество полюсов	1
Время срабатывания, tA	< 25 нс
Тепловая защита	Есть
Максимальный разрядный ток (8/20), Imax	100 кА
Номинальный разрядный ток (8/20), In	25 кА
Уровень напряжения защиты, Up	< 1,5 кВ
Материал корпуса	Термопластик: Степень тушения UL 94 V-0
Номинальное рабочее напряжение AC (50/60 Гц), Uo	230 В
Максимальное длительное рабочее напряжение (AC), Uc	275 В

Номинальный ток короткого замыкания (AC), ISCCR	50 кА
Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек, UT	334 В
Рабочая температура, ta	от -40 ºC до +85 ºC
Допустимая влажность, Pн	5%...95%
Степень защиты оболочки	IP 20
Крутящий момент зажима L, N/PE, Mmax	3,0 Нм
Максимальное сечение проводника L, N	35 мм2 (одножильный) / 25 мм2 (многожильный)
Максимальное сечение проводника PE	35 мм2 (одножильный) / 25 мм2 (многожильный)
Индикатор отключения	Красный
Дистанционная сигнализация	Есть
Монтаж	35 мм DIN рейка, EN 60715
Коммутационная способность	AC: 250 В / 0,5 А; 125 В / 3 А
Максимальное сечение проводника сигнализации	1,5 мм2 (одножильный)
Крутящий момент зажима контактов сигнализации, Mmax	0,25 Нм
Место присоединения	L - PEN, N - PE, L - PE, L - N
Удельная энергия, W/R	156 кДж/Ом
Заряд, Q	12,5 Ас
Значение временного испытательного перенапряжения ВПН, безопасное отключение 120 мин L - N, UT	438 В
Плавкий предохранитель (если на вводе > 250 A)	250 A gG

Описание

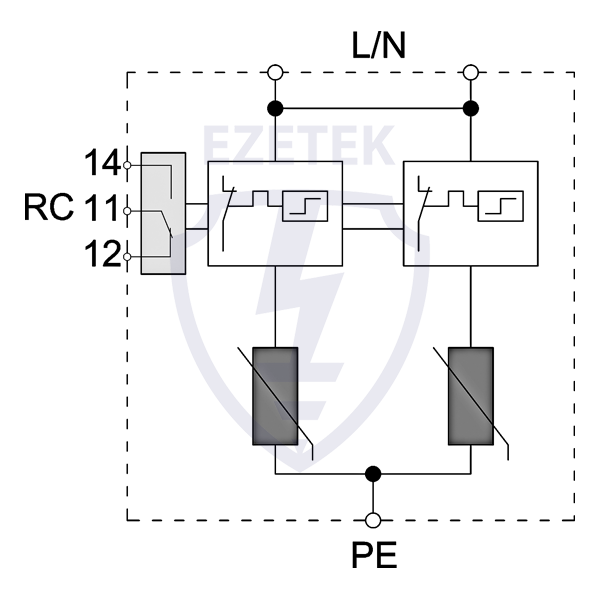

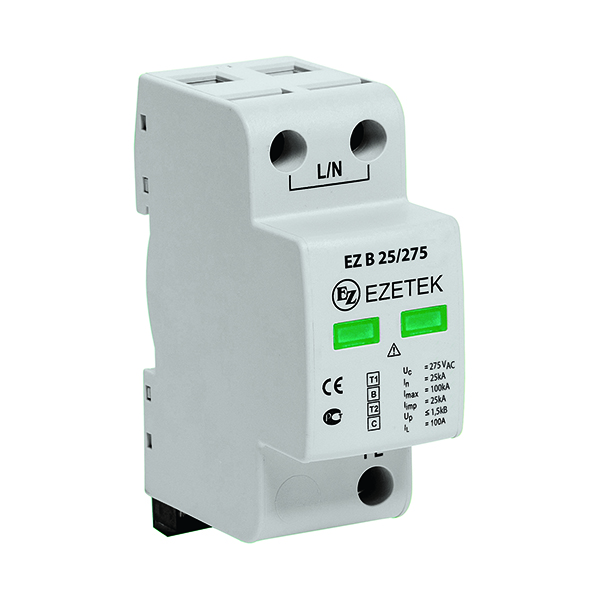

УЗИП EZ B 25/275 (1+0) – однополюсное устройство защиты от импульсных перенапряжений класса испытаний I+II по ГОСТ IEC 61643-11, выполненное на базе варисторов. Устройство предназначено для установки в сетях с номинальным напряжением 230 В и максимальным длительным напряжением 275 В, способно выдерживать импульсные токи формы 10/350 мкс до 25 кА, формы 8/20 – до 100 кА. Применяется в сетях с системами заземления типа TN-S, TN-C, TT.

ГОСТ IEC 61643-11-2013
Класс УЗИП	I+II
Место установки	Главный распределительный щит
Тип низковольтной системы	TN-S, TN-C, TN-C-S, TT (только L-N)
Места присоединения	L - PEN, N - PE, L - PE, L - N
Импульсный ток	Iimp = 25 kA (10/350 мкс)
Разрядный ток	In = 25 kA (8/20 мкс)
Защитный элемент	Высокоэнергетический оксидно-цинковый варистор
Корпус	Компактный 2 ТЕ

Технические характеристики
Род тока	Переменный 50/60 Гц
Номинальное рабочее напряжение	U_o	230 В
Максимальное длительное рабочее напряжение	U_c	275 В
Номинальный разрядный ток (8/20 мкс)	I_n	25 кА
Максимальный разрядный ток (8/20 мкс)	I_max	100 кА
Импульсный ток (10/350 мкс)	I_imp	25 кА
Удельная энергия	W/R	156 кДж / Ом
Заряд	Q	12,5 Ас
Уровень напряжения защиты	U_p	< 1,5 кВ
Время срабатывания	t_A	< 25 нс
Номинал защитного предохранителя (если на вводе > 250 A)	250 A gG
Номинальный ток короткого замыкания	I_SCCR	50 кА
Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек.	U_T	334 В
Значение временного испытательного перенапряжения ВПН, безопасное отключение 120 мин.	U_T	438 В
Количество полюсов	1
Механические характеристики
Рабочая температура	Т _а	От -40 ºC до +85 ºC
Допустимая влажность	RH	5%...95%
Крутящий момент затяжки	M_max	3,0 Нм
Максимальное сечение подключаемых проводов	35 мм ² (одножильный) / 25 мм ² (многожильный)
Монтаж	35 мм DIN рейка
Степень защиты оболочки, ГОСТ 14254-2015	IP 20
Материал корпуса	Термопластик: Степень тушения UL 94 V-0
Тепловая защита	Есть
Индикатор аварийного состояния	Красный
Дистанционная сигнализация	Есть
Коммутационная способность	AC: 250 В / 0,5 А; 125 В / 3 А
Максимальное сечение подключаемых проводов	1,5 мм ² (одножильный)
Крутящий момент затяжки	M_max	0,25 Нм
Артикул
EZ B 25/275		502382
