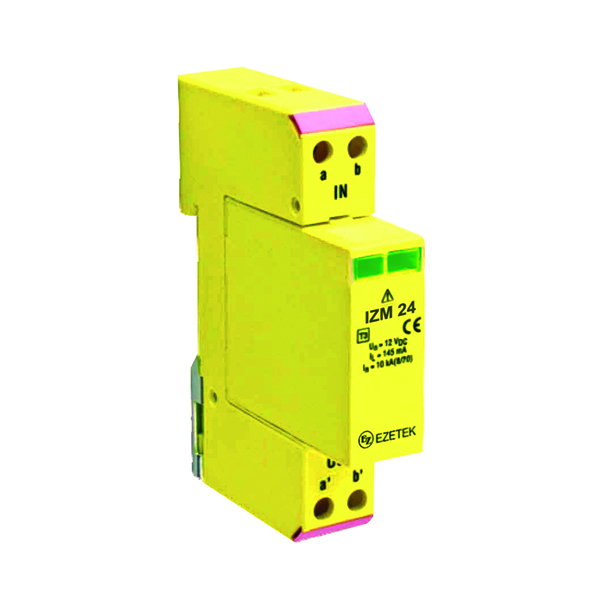

УЗИП IZM 24

Артикул: 700050

Номинальное рабочее напряжение, Uo:

24 В
Максимальное длительное рабочее напряжение, Uc:

28 В
Рабочее напряжение, В:

24
Фазность:

Однофазный
Импульсный ток (10/350 мкс):

2,5 кА
Номинальный рабочий ток, IL:

145 мА
Время срабатывания, tA:

< 1 нс
Максимальный разрядный ток (8/20), Imax:

20 кА
Номинальное рабочее напряжение DC, Un:

24В

Все характеристики

Арт. 700050. УЗИП IZM 24. IZM — УЗИП, выполненный на базе газоразрядной трубки с терморасцепителями и варисторов, для защиты оборудования автоматизации, телемеханизации и передачи данных. Устройство устанавливается вблизи защищаемого оборудо...

Избранное

Розничная цена 15 015 ₽ за шт

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Наличие у партнера

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 707-90-21, электронной почте ezetek@ezetek.ru или

Технические характеристики

Категория испытаний по ГОСТ IEC 61643-21	D1, C1, C2, C3
Номинальное рабочее напряжение, Uo	24 В
Максимальное длительное рабочее напряжение, Uc	28 В
Размер (В×Ш×Д)	90х17,5х68
Класс	III
Рабочее напряжение, В	24
Фазность	Однофазный
Вес, гр	88
Импульсный ток (10/350 мкс)	2,5 кА
Число защищаемых пар	1 (2 провода)
Номинальный рабочий ток, IL	145 мА
Остаточное напряжение при 5 кА (8/20), Ures	< 65 B
Время срабатывания, tA	< 1 нс
Тепловая защита	Тепловые расцепители в линии a и b
Сопротивление изоляции, Riso	≥ 28 МОм
Вносимое сопротивление на линию, R	9 – 11 Ом

Паразитная емкость, С	2,9 нФ
Граничная частота, fG	1,4 МГц
Диапазон рабочих температур	–40...+80 °С
Рекомендуемое сечение присоединяемых проводов	6 мм2
Максимальный разрядный ток (8/20), Imax	20 кА
Номинальный разрядный ток (8/20), In	10 кА
Материал корпуса	Термопластик
Номинальное рабочее напряжение DC, Un	24В
Максимальное рабочее напряжение DC, Uc	28В
Степень защиты оболочки	IP 20
Монтаж	35 мм DIN-рейка
Разрядное напряжение, Ures [a/b]	30 – 36 В
Разрядное напряжение, Ures [a/b - PE]	30 – 36 В
Защита от перегрузки, PTC - резисторы на I ≥ 0,3 A	да
Вид защищаемого кабеля	Одна пара проводников

Описание

Арт. 700050.
УЗИП IZM 24.

IZM — УЗИП, выполненный на базе газоразрядной трубки с терморасцепителями и варисторов, для защиты оборудования автоматизации, телемеханизации и передачи данных. Устройство устанавливается вблизи защищаемого оборудования и предназначено для защиты от импульсных перенапряжений конечных потребителей по одной паре проводников.

Монтаж производится: 35 мм DIN-рейка
