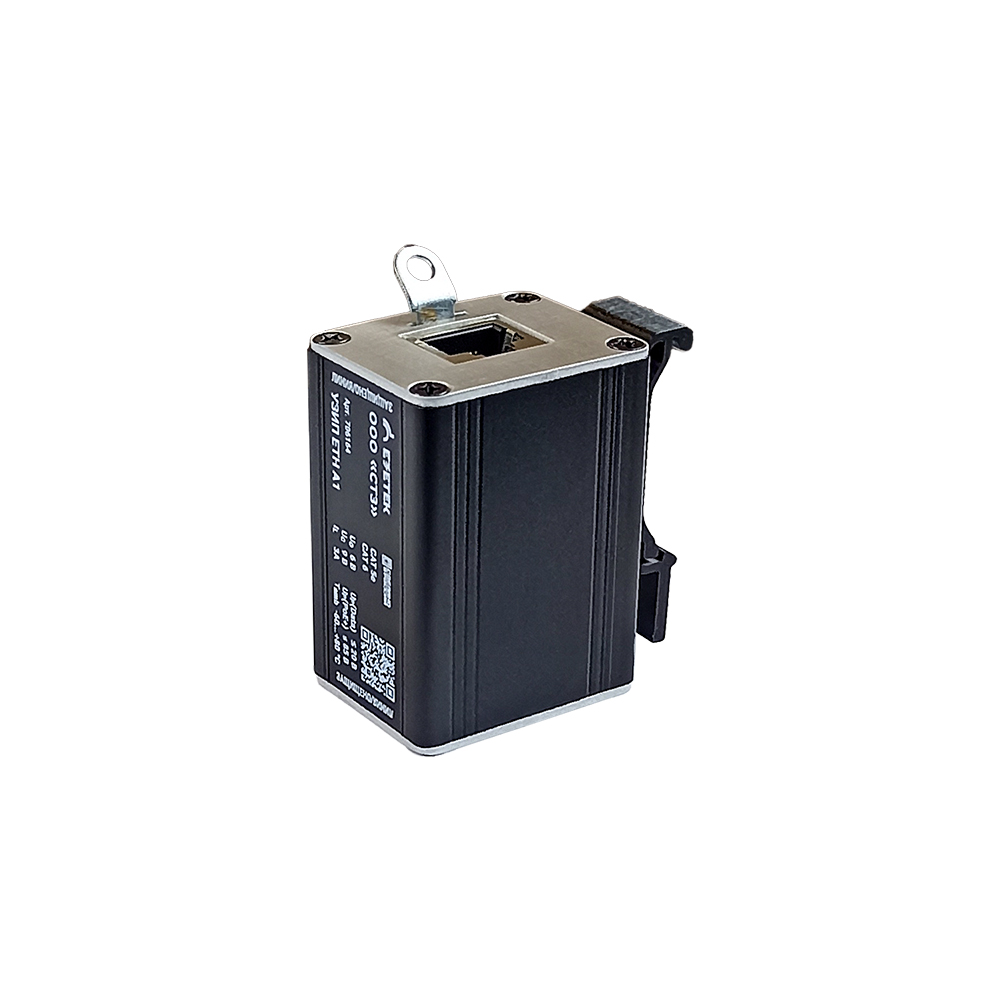

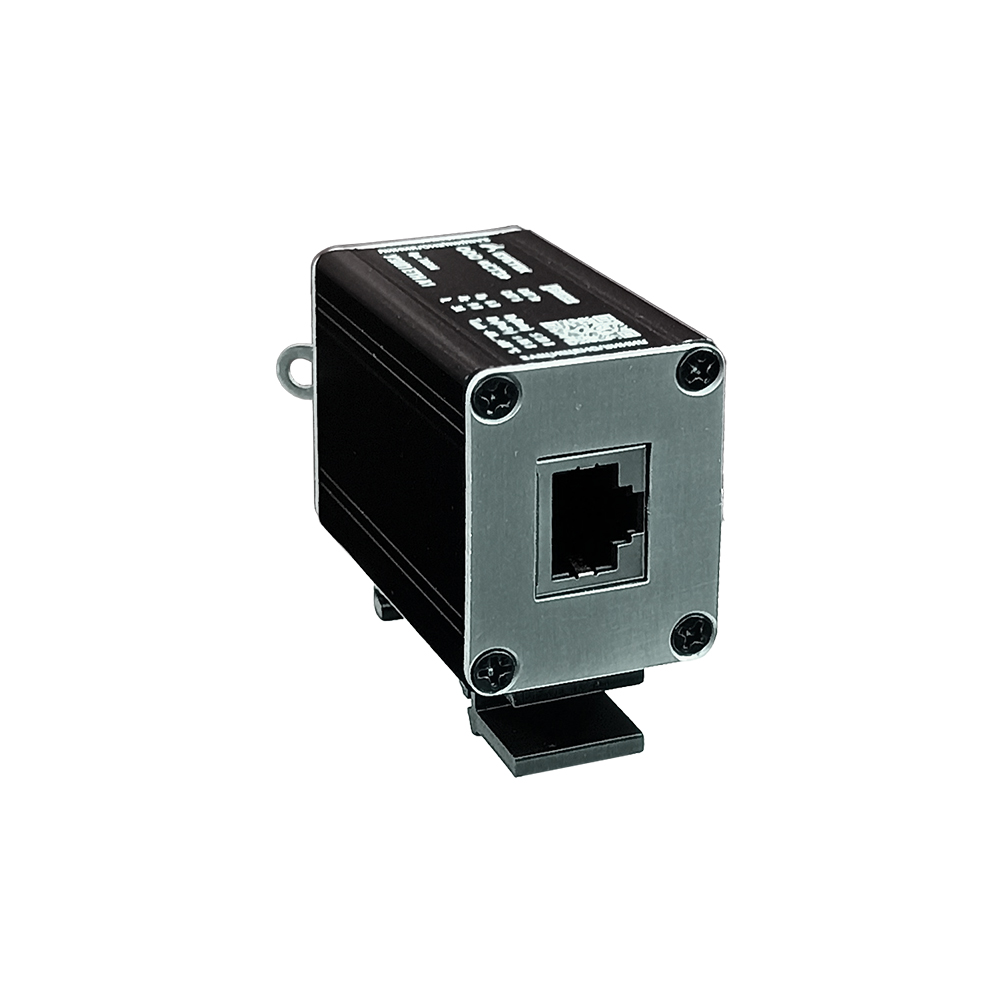

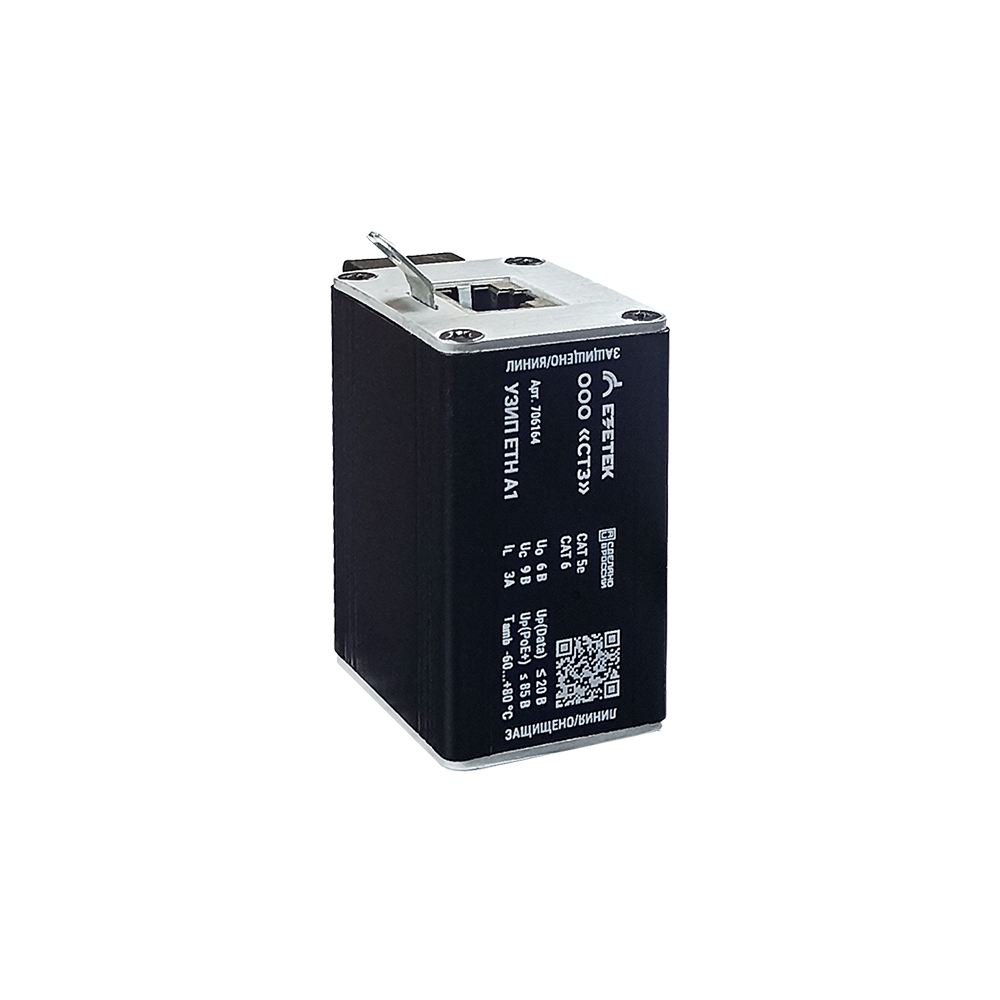

Арт. 706164.
УЗИП ETH A1

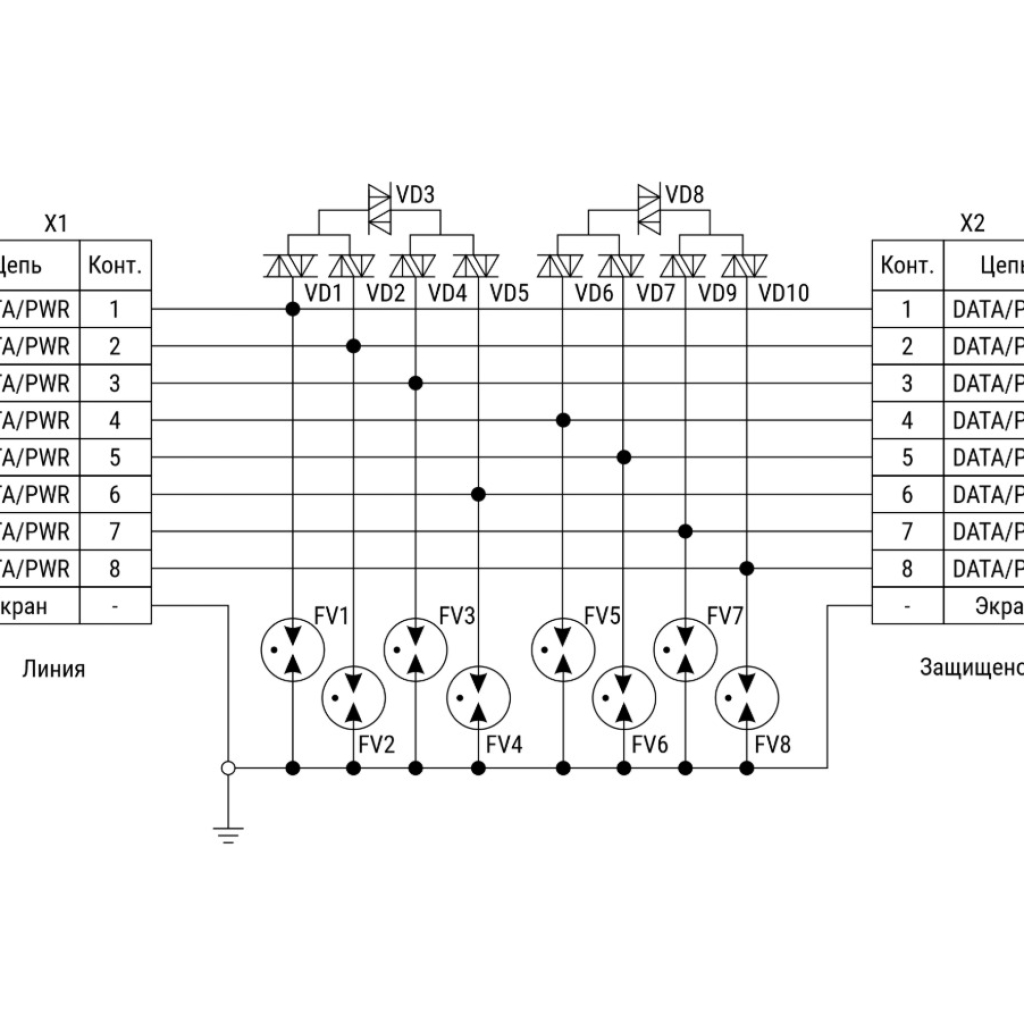

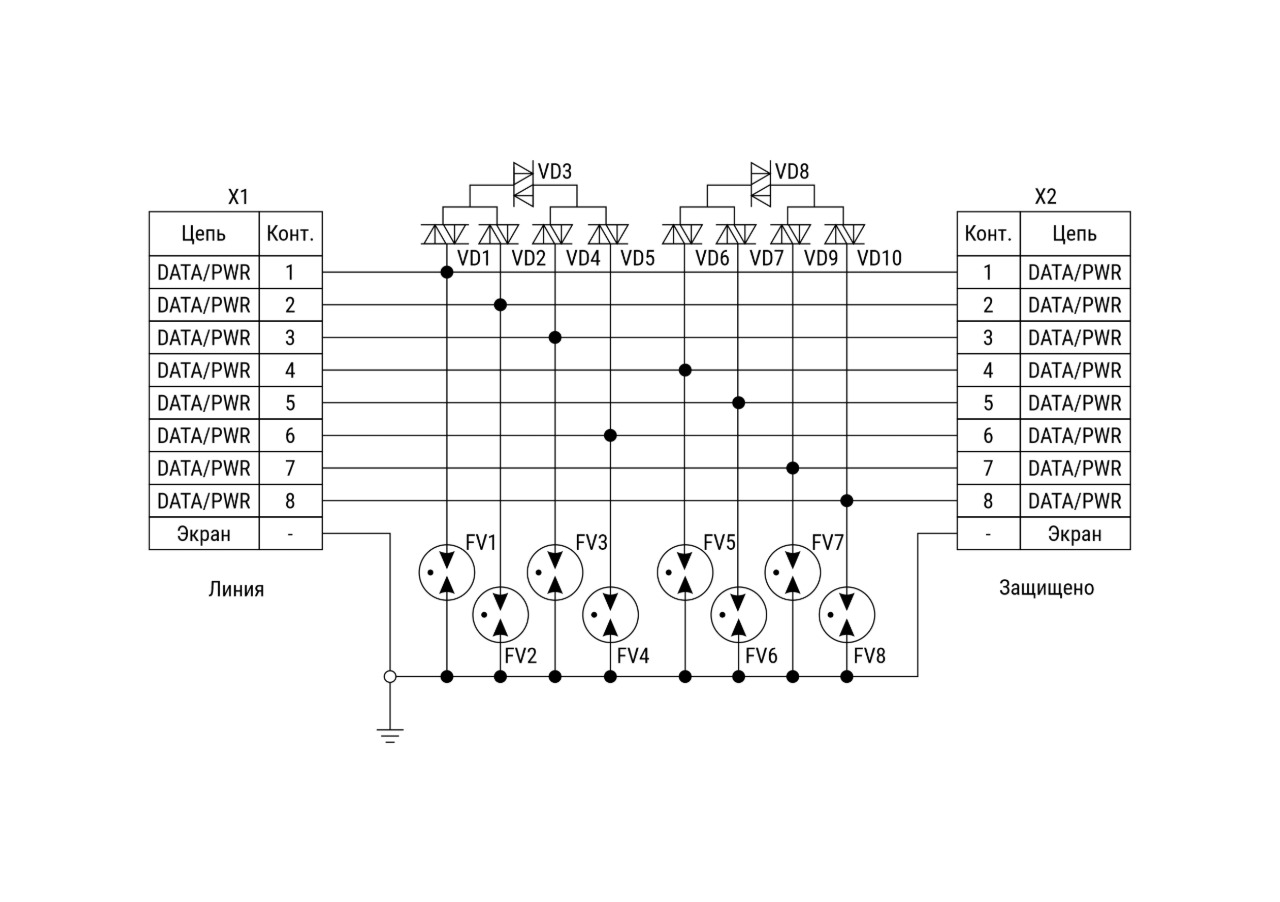

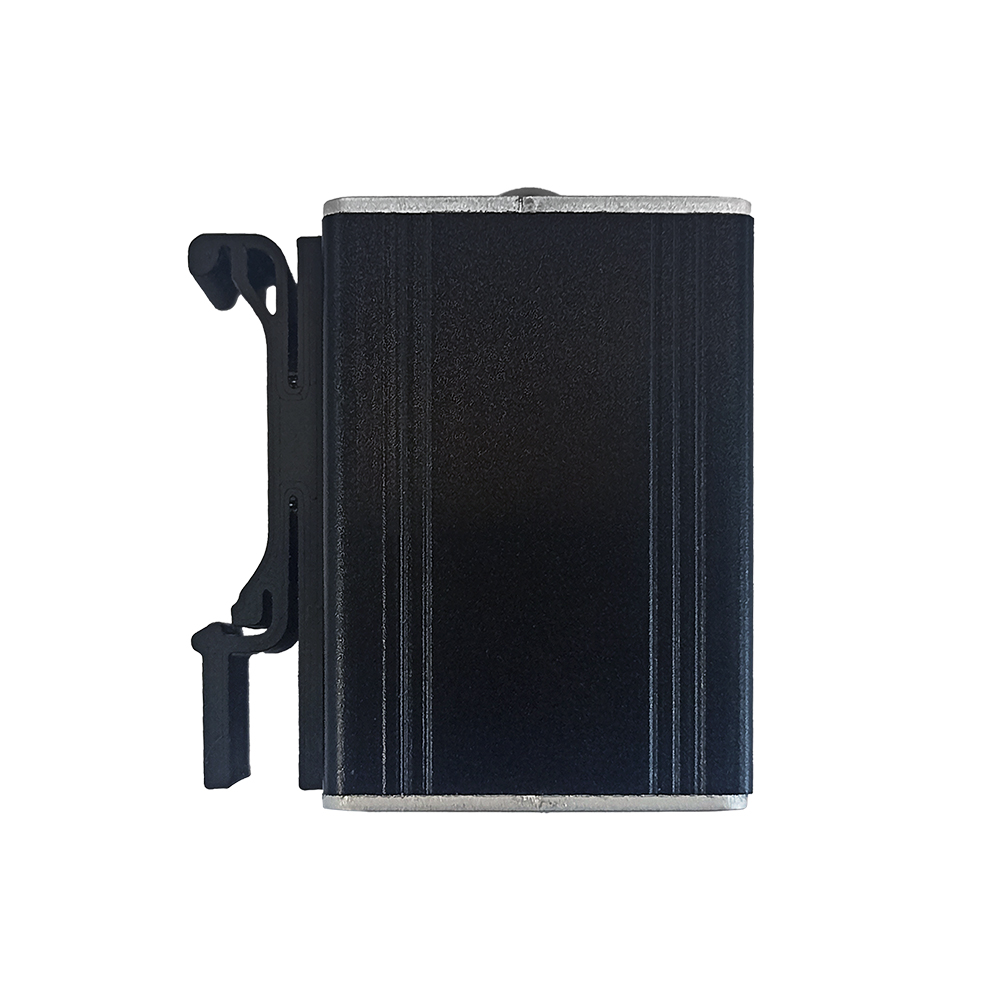

Предназначено для защиты оборудования структурированных кабельных сетей категорий Cat.5e и Cat.6 с интерфейсами Ethernet от импульсных перенапряжений, вызванных грозовыми разрядами, электростатическими разрядами и другими внешними воздействиями. Устройство обеспечивает защиту в пределах зон молниезащиты 0B–2 в соответствии с СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1. УЗИП выполнено в алюминиевом корпусе с фиксатором для установки на DIN-рейку 35 мм. Устройство защищает один порт сетевого оборудования, включается в разрыв линии и подключается через разъёмы 8P8C (RJ45). Поддерживаются интерфейсы 100BASE-TX, 1000BASE-T (IEEE 802.3ab-1999) и 10GBASE-T (IEEE 802.3an-2006), а также передача питания по кабелю данных. Номинальное рабочее напряжение составляет Uo = ±48 В, номинальный ток IL = 3 А. Суммарный импульсный ток ITotal (10/350 мкс) составляет 1 кА. Скорость передачи данных — до 1/10 Гбит/с. Устройство имеет одноступенчатую схему защиты: перенапряжения между проводниками пар передачи данных и питания ограничиваются тиристорами, а между проводниками и землёй — газонаполненными разрядниками. Корпус и экраны разъёмов соединены с контактом защитного заземления. Заземляющий проводник подключается к корпусу винтом М3 с кабельным наконечником. УЗИП предназначено для установки в помещениях, шкафах, контейнерах и стойках; размещение вне помещений допускается в местах, защищённых от осадков.
