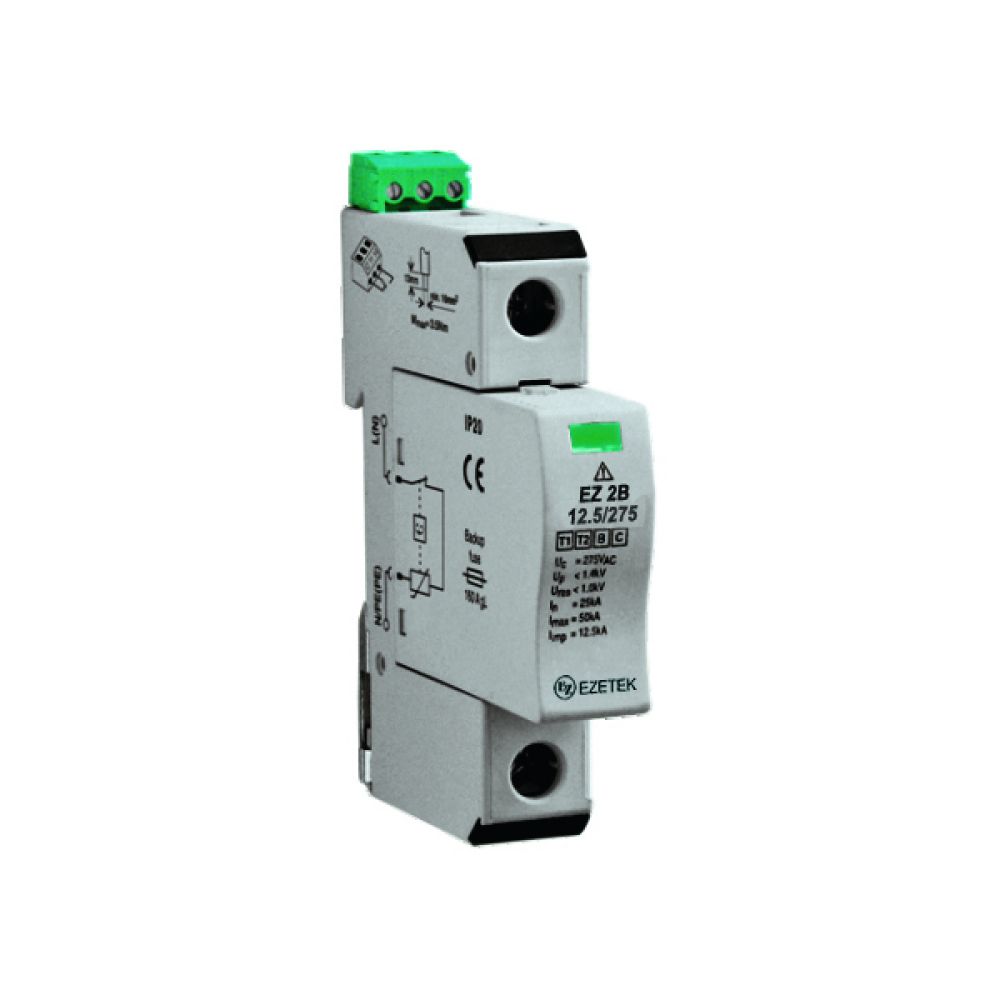

УЗИП EZ 2B 12,5/275 (1+0)

Name: УЗИП EZ 2B 12,5/275 (1+0)
SKU: 506264
Price: 14581 RUB
Availability: InStock

Артикул: 506264

Артикул: 506264

Номинальное рабочее напряжение, Uo:

230 В
Максимальное длительное рабочее напряжение, Uc:

275 В
Рабочее напряжение, В:

275
Фазность:

Однофазный
Импульсный ток (10/350 мкс):

12,5 кА
Количество полюсов:

1
Время срабатывания, tA:

< 25 нс
Максимальный разрядный ток (8/20), Imax:

60 кА
Номинальное рабочее напряжение AC (50/60 Гц), Uo:

230 В
Максимальное длительное рабочее напряжение (AC), Uc:

275 В

Все характеристики

Однополюсный ограничитель перенапряжений I+II класса для защиты электрического оборудования в сети переменного тока 0,4 кВ. <p style="text-a...

Избранное

Сравнение

Розничная цена 14 581 ₽ за шт

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Наличие у партнера

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 707-90-21, электронной почте ezetek@ezetek.ru или

Технические характеристики

Номинальное рабочее напряжение, Uo	230 В
Максимальное длительное рабочее напряжение, Uc	275 В

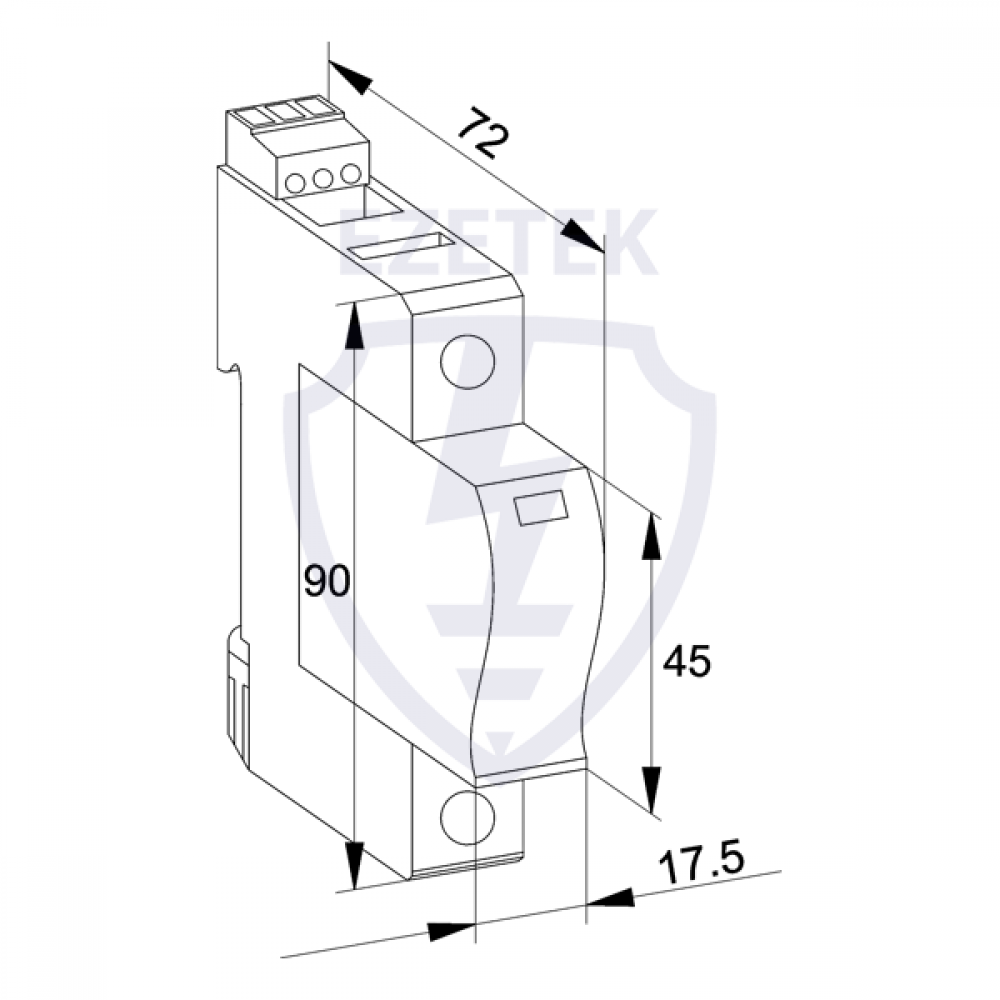

Размер (В×Ш×Д)	100 × 72 × 18 мм
Класс	I + II
Рабочее напряжение, В	275
Размер модуля DIN 43880	1 TE
Фазность	Однофазный
Вес, гр	155
Импульсный ток (10/350 мкс)	12,5 кА
Класс испытаний УЗИП	I+II
Количество полюсов	1
Время срабатывания, tA	< 25 нс
Тепловая защита	Есть
Максимальный разрядный ток (8/20), Imax	60 кА
Номинальный разрядный ток (8/20), In	25 кА
Уровень напряжения защиты, Up	< 1,4 кВ
Материал корпуса	Термопластик: Степень тушения UL 94 V-0
Номинальное рабочее напряжение AC (50/60 Гц), Uo	230 В
Максимальное длительное рабочее напряжение (AC), Uc	275 В

Номинальный ток короткого замыкания (AC), ISCCR	25 кА
Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек, UT	335 В
Рабочая температура, ta	от -40 ºC до +85 ºC
Допустимая влажность, Pн	5%...95%
Степень защиты оболочки	IP 20
Крутящий момент зажима L, N/PE, Mmax	3,0 Нм
Максимальное сечение проводника L, N	35 мм2 (одножильный) / 25 мм2 (многожильный)
Максимальное сечение проводника PE	35 мм2 (одножильный) / 25 мм2 (многожильный)
Индикатор отключения	Красный
Дистанционная сигнализация	Есть
Монтаж	35 мм DIN рейка, EN 60715
Коммутационная способность	AC: 250 В / 0,5 А; 125 В / 3 А
Максимальное сечение проводника сигнализации	1,5 мм2 (одножильный)
Крутящий момент зажима контактов сигнализации, Mmax	0,25 Нм
Место присоединения	L - PEN, N - PE, L - PE, L - N
Плавкий предохранитель (если на вводе > 160 A)	160 A gG
Удельная энергия, W/R	39 кДж/Ом
Заряд, Q	6,25 Ас

Описание

Однополюсный ограничитель перенапряжений I+II класса для защиты электрического оборудования в сети переменного тока 0,4 кВ.

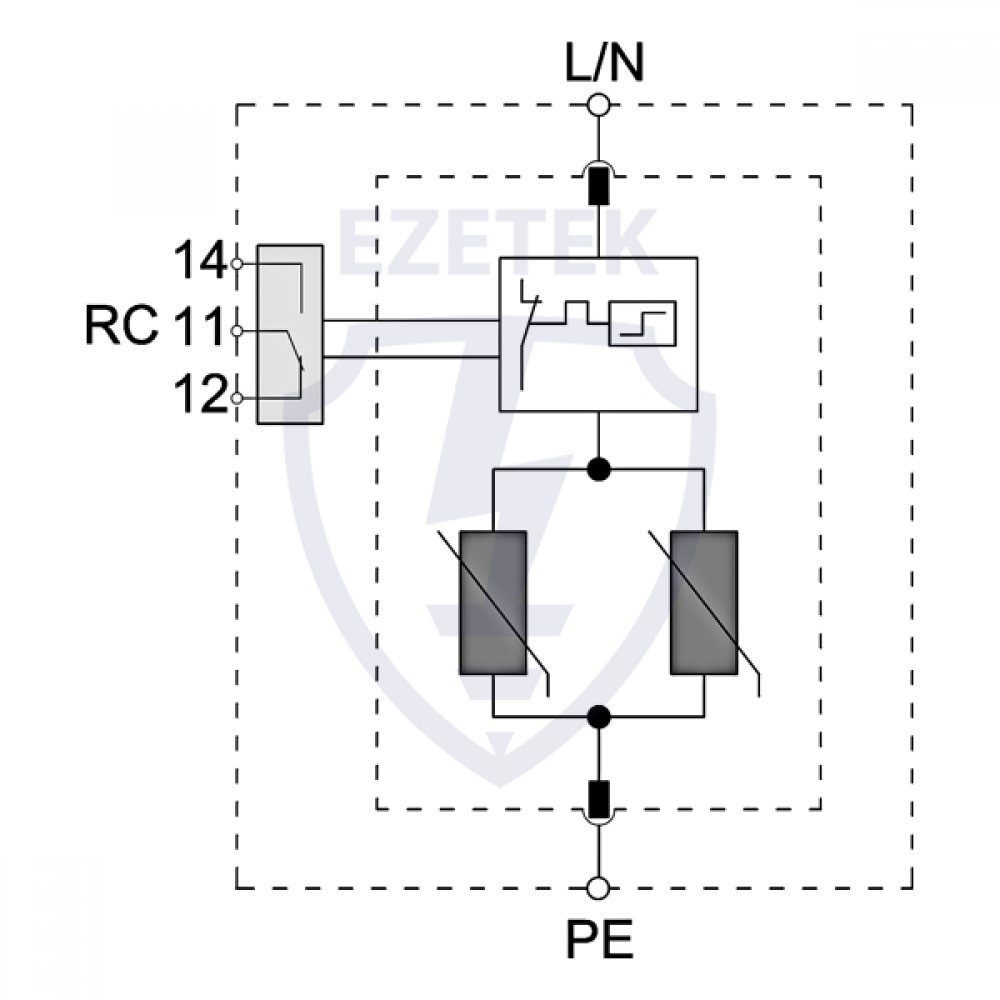

УЗИП EZ 2B 12,5/275 (1+0) – устройство защиты от импульсных перенапряжений класса испытаний I+II по ГОСТ IEC 61643-11, выполненное на базе варисторов. Устройство предназначено для установки в сетях с номинальным напряжением 220 В и максимальным длительным напряжением 275 В, способно выдерживать импульсные токи формы 10/350 мкс до 12,5 кА, формы 8/20 – до 60 кА. Применяется в сетях с системами заземления типа TN-S, TN-C, TT.


Монтаж производится: 35 мм DIN рейка, EN 60715.






<div>
</div>
Для подбора устройства рекомендуется заполнить <a href="/catalog/Опросный_лист_EZETEK_УЗИП_до1000В.pdf">опросный лист</a>, в котором указываются параметры сети, особенности монтажа и требования к уровню защиты. Это позволяет выбрать решение, соответствующее требованиям надёжности и безопасности конкретного объекта.

<a href="/catalog/Опросный_лист_EZETEK_УЗИП_до1000В.pdf">Опросный лист</a>

<a href="https://ezetek.ru/poleznye-stati/printsip-markirovki-uzip-ezetek-dlja-zaschity-silovyh-tsepej/">Принцип маркировки УЗИП</a>

<a href="https://ezetek.ru/poleznye-stati/primenenie-uzip-soglasno-so-153-3421122-2003/">Применение УЗИП</a>
