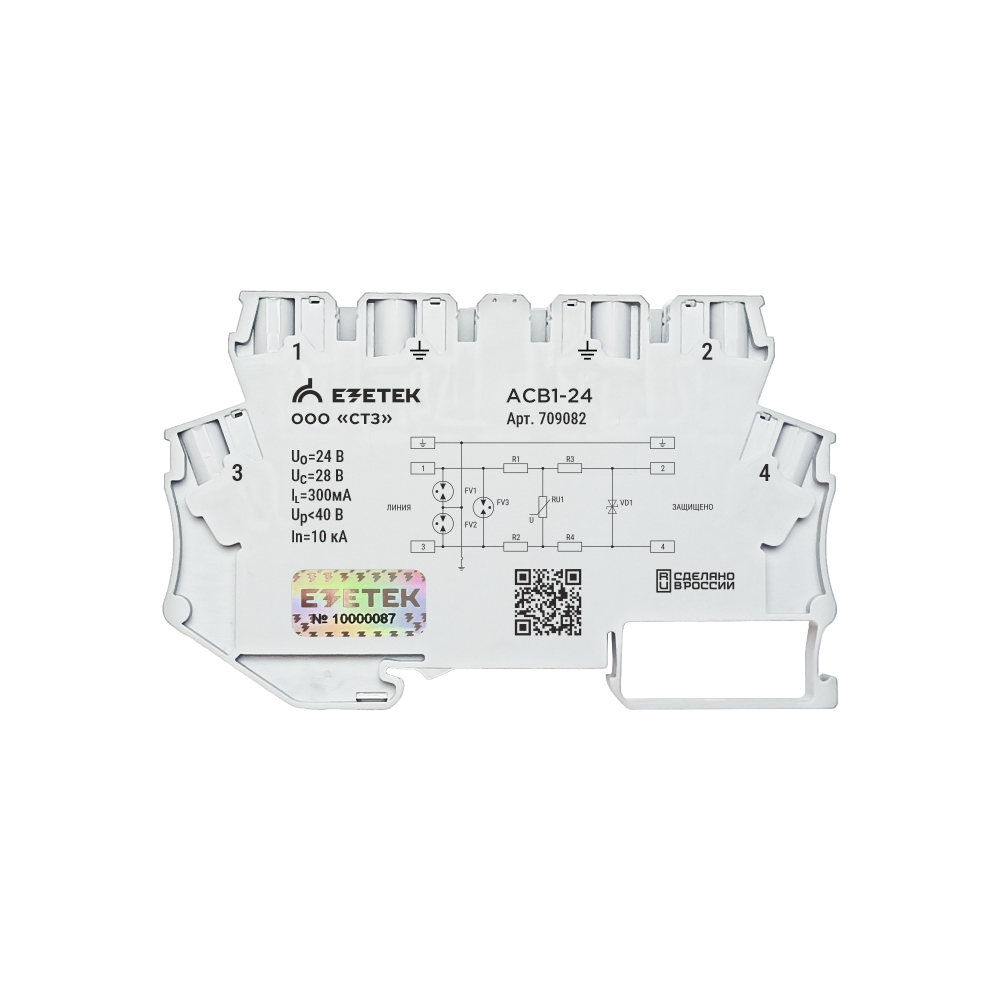

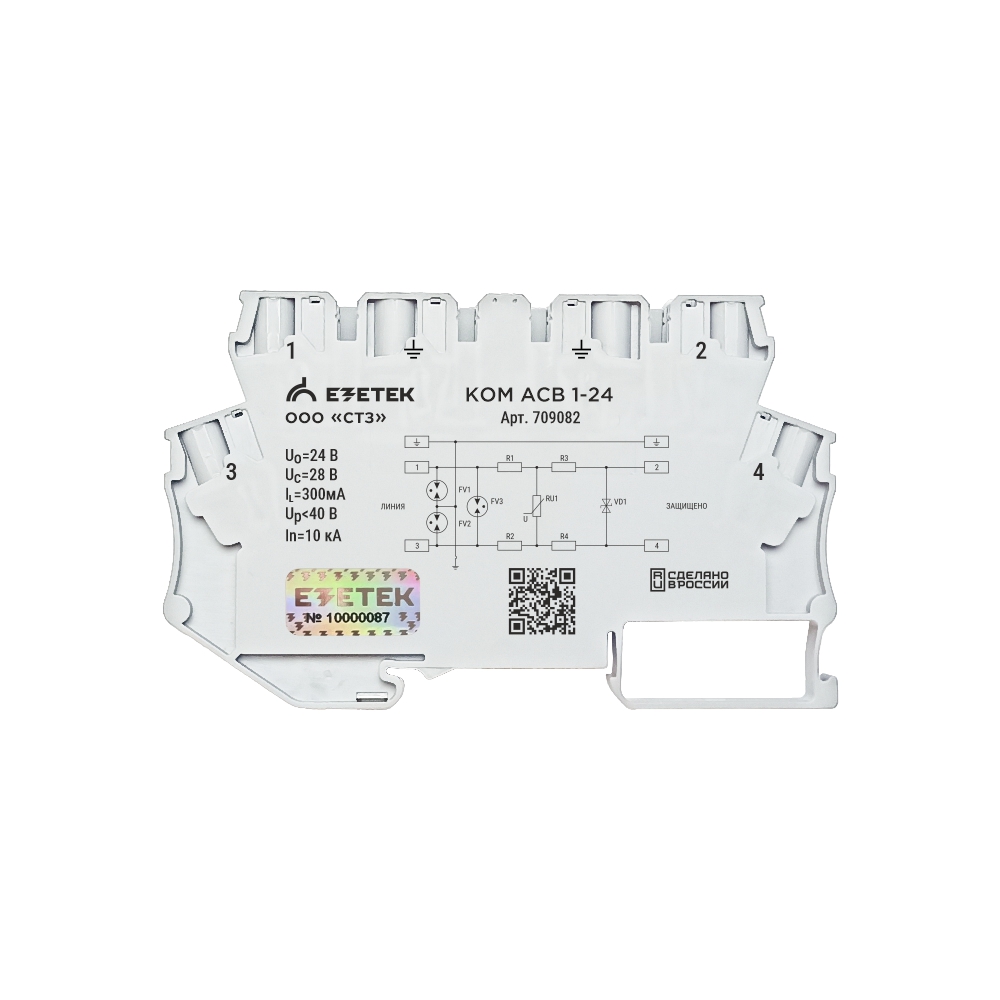

УЗИП АСВ1-24

Артикул: 709082

Номинальное рабочее напряжение, Uo:

24 В
Максимальное длительное рабочее напряжение, Uc:

28 В
Номинальный рабочий ток:

0,3 А
Степень защиты по ГОСТ 14254-2015:

IP20
Номинальный разрядный ток (8/20), In [линия - линия]:

5 кА
Номинальный разрядный ток (8/20), In [линия - PE]:

5 кА

Все характеристики

Арт. 709082 АСВ1-24 – Устройство защиты от импульсных перенапряжений (УЗИП), предназначеное для защиты шин передачи данных, контрольно-измерительных цепей, систем сигнализации и телекоммуникационных систем от грозовых и коммутационных пе...

Избранное

Розничная цена 4 300 ₽ за шт

20 шт. есть на складе

Наличие у партнера

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 707-90-21, электронной почте ezetek@ezetek.ru или

Технические характеристики

Категория испытаний по ГОСТ IEC 61643-21	C2, C3, D1
Номинальное рабочее напряжение, Uo	24 В
Максимальное длительное рабочее напряжение, Uc	28 В
Номинальный рабочий ток	0,3 А
Количество защищаемых пар	1
Степень защиты по ГОСТ 14254-2015	IP20
Номинальный разрядный ток (8/20), In [линия - линия]	5 кА
Номинальный разрядный ток (8/20), In [линия - PE]	5 кА

Материал корпуса	Полиамид
Суммарный импульсный ток (10/350 мкс), Itotal	2 кА
Номинальный разрядный ток (8/20), In, линия+линия-РЕ	10 кА
Время срабатывания, tA [линия - линия]	<1 нc
Время срабатывания, tA [линия - РЕ]:	<100 нc
Скорость передачи данных	1 Мбит/с
Тип монтажа	DIN-рейка 35 мм

Описание

Арт. 709082

АСВ1-24 – Устройство защиты от импульсных перенапряжений (УЗИП), предназначеное для защиты шин передачи данных, контрольно-измерительных цепей, систем сигнализации и телекоммуникационных систем от грозовых и коммутационных перенапряжений. Количество защищаемых пар проводников - 1.

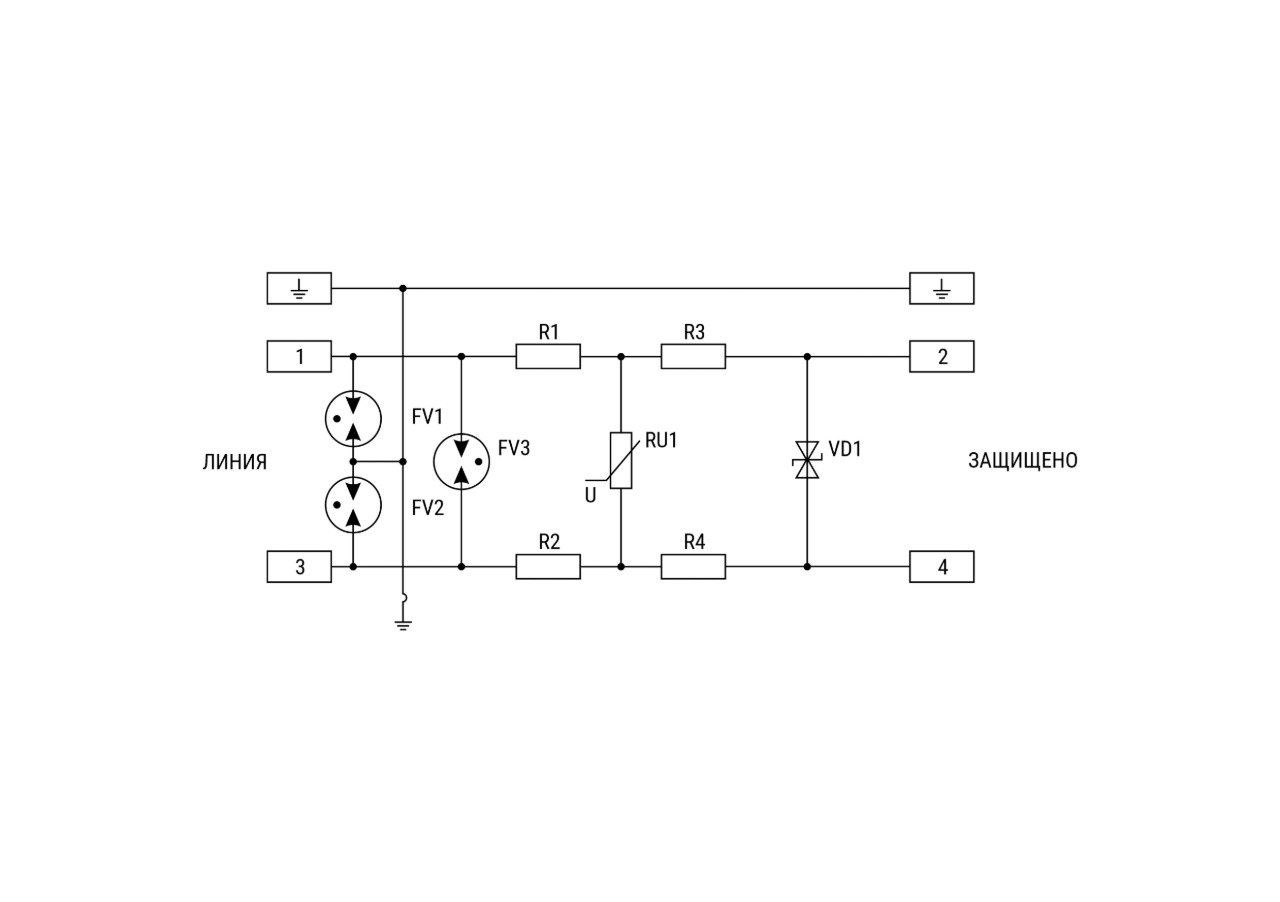

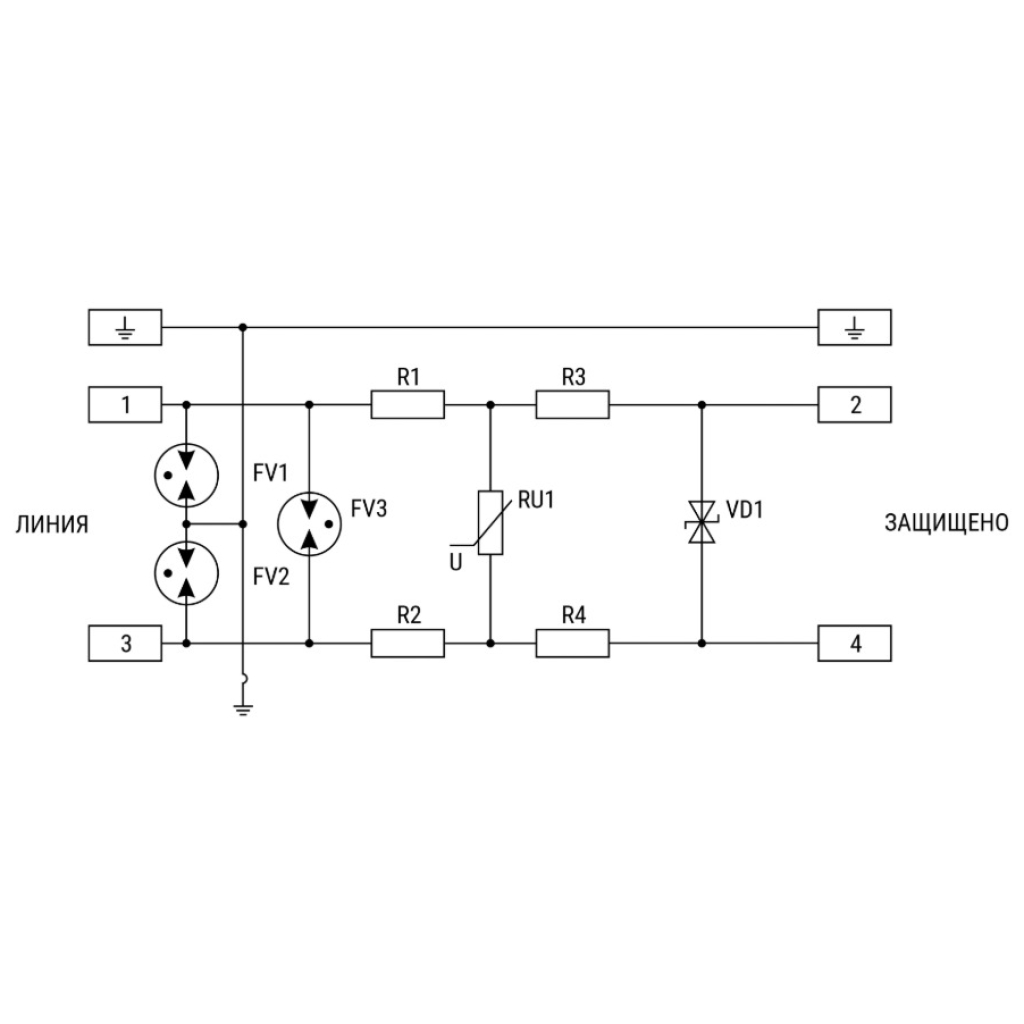

Устройство выполнено в тонком пластмассовом корпусе толщиной 6,2 мм. Схема защиты трехступенчатая. Первая ступень защиты выполнена на трех разрядниках в цепях линия-линия-PE, линия-линия, соединенных треугольником. Вторая ступень защиты выполнена на варисторе в цепи линия-линия. Третья ступень защиты выполнена на TVS-диоде в цепи линия-линия. Согласующие элементы - резисторы.
