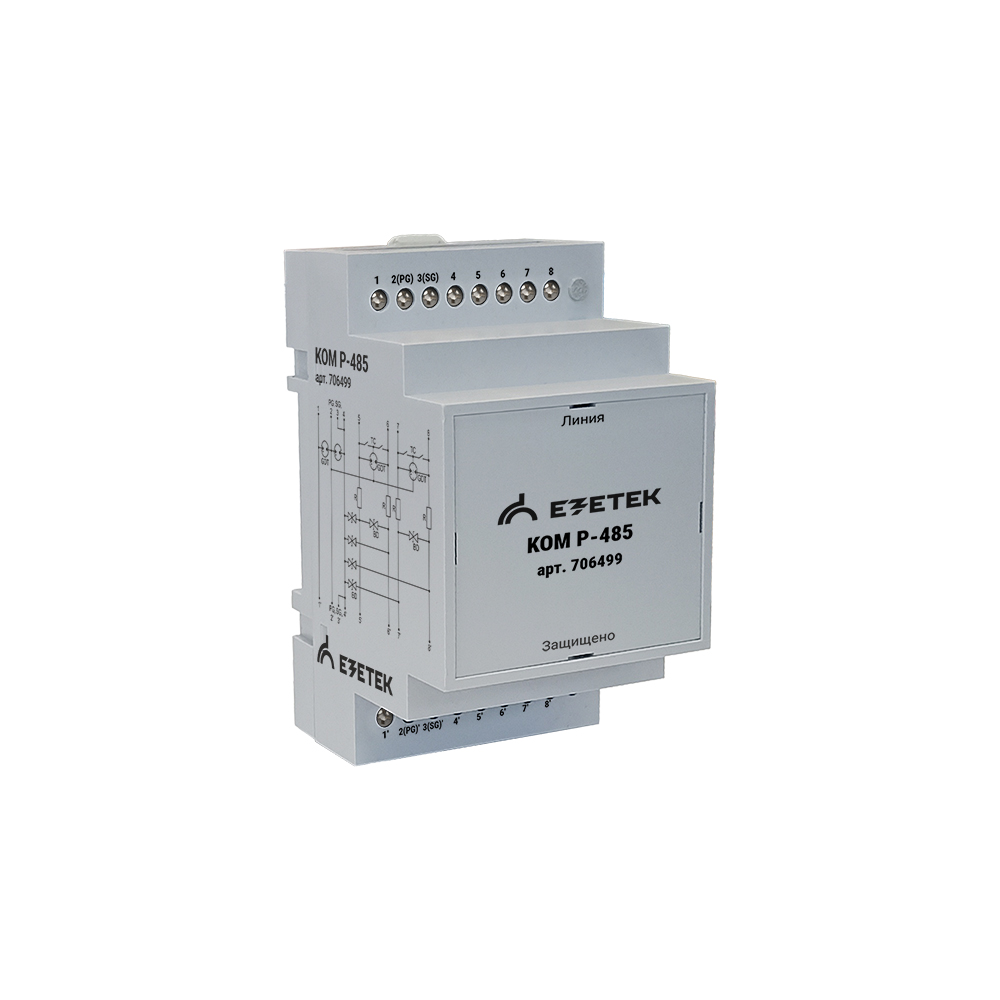

УЗИП КОМ Р-485

Name: УЗИП КОМ Р-485
Brand: Ezetek
SKU: 706499
Price: 27034 RUB
Availability: InStock

Артикул: 706499

В избранное

Сравнить

Номинальное рабочее напряжение, Uo: 5 В

Максимальное длительное рабочее напряжение, Uc: 6 В

Номинальный разрядный ток (8/20 мкс): 20 кА

Номинальный рабочий ток, IL: 500 мА

Все характеристики

Арт. 706449. УЗИП КОМ Р-485 предназначен для защиты двухпарных линий передачи данных по протоколам RS‑485, RS‑422 и V.11. Устройство обеспечивает уравнивание потенциалов между линиями, а также между сигнальной и защитной землёй, предотвращая повреждени...

Розничная цена

27 034 ₽ за шт

Под заказ

Наличие у партнера

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 (800) 707-90-21, электронной почте ezetek@ezetek.ru или

Характеристики Описание Документация Прогресс устройства

Характеристики

Категория испытаний по ГОСТ IEC 61643-21: D1,C1,C2,C3

Номинальное рабочее напряжение, Uo: 5 В

Максимальное длительное рабочее напряжение, Uc: 6 В

Степень защиты: IP 20

Номинальный разрядный ток (8/20 мкс): 20 кА

Тип интерфейса: RS-485, RS-422, V11, X21, RS423A

Число защищаемых пар: 2 (4 провода)

Разрядное напряжение, Ures [5,6,7,8 – SG]: 6,5 – 8,5 В

Разрядное напряжение, Ures [5,6,7,8 – РЕ]: 78 – 116 В

Номинальный рабочий ток, IL: 500 мА

Остаточное напряжение при 5 кА (8/20), Ures: 20 В

Время срабатывания, tA: < 1 нс

Тепловая защита: термоконтакт (5, 6, 7, 8)

Сопротивление изоляции, Riso: 30 МОм

Вносимое сопротивление на линию, R: 1,7 – 1,9 Ом

Паразитная емкость, С: < 2 нФ

Граничная частота, fG: ≥ 1 МГц

Диапазон рабочих температур: –40...+80 °С

Описание

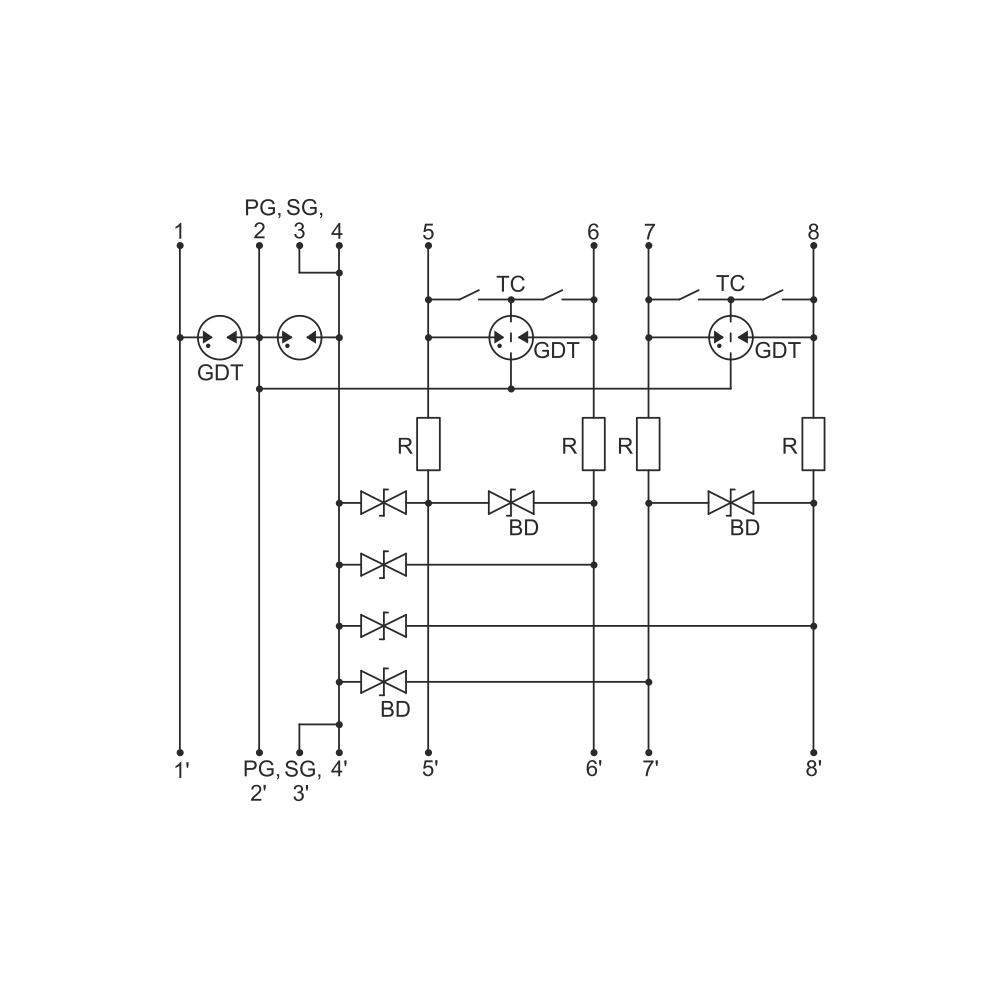

Арт. 706449. УЗИП КОМ Р-485 предназначен для защиты двухпарных линий передачи данных по протоколам RS‑485, RS‑422 и V.11. Устройство обеспечивает уравнивание потенциалов между линиями, а также между сигнальной и защитной землёй, предотвращая повреждение оборудования при перенапряжениях. Защита реализована в два этапа: первая ступень — грубая защита с помощью газоразрядной трубки, вторая ступень — тонкая защита с использованием TVS‑диодов, при этом обеспечивается как дифференциальная, так и продольная защита. Ступени согласованы так, чтобы исключить слепые зоны по напряжению и току импульса. Встроенная тепловая защита предотвращает разрушение устройства при перегреве.

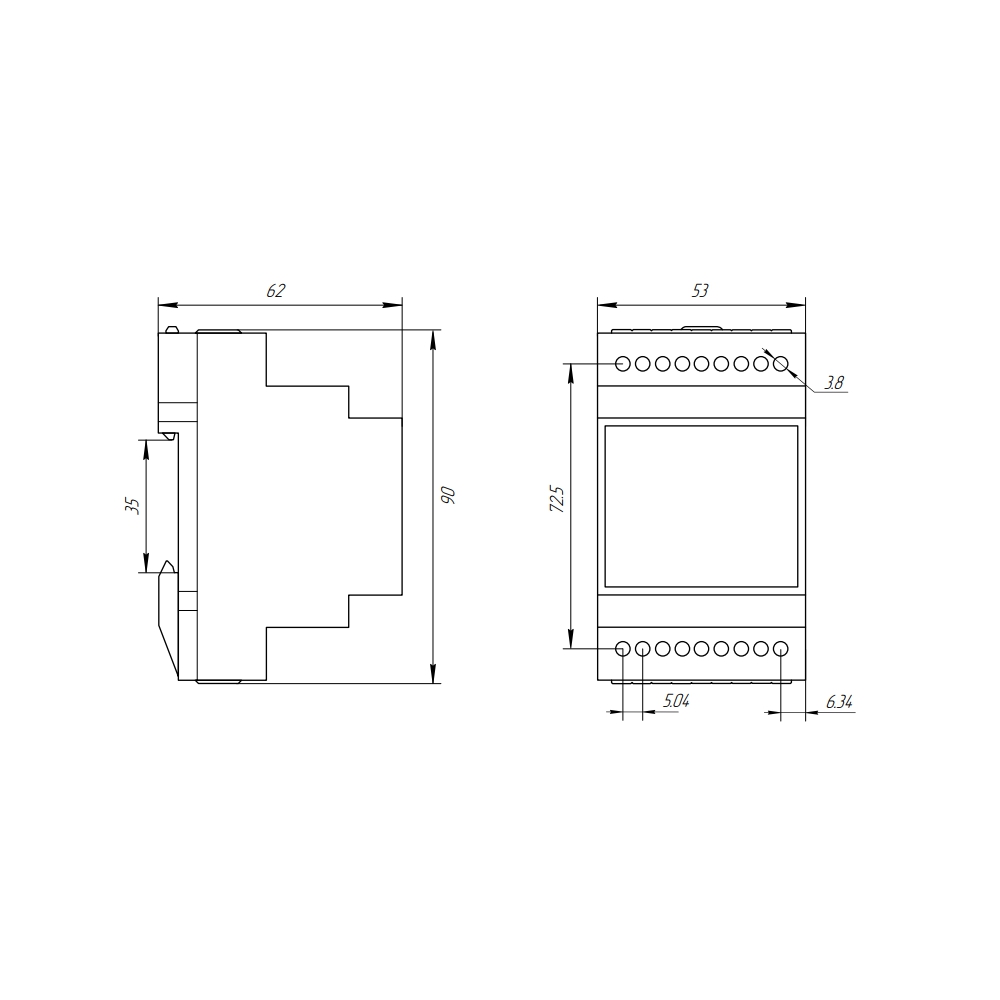

Заземление осуществляется на 35 мм DIN-рейку.

Для подбора устройства рекомендуется заполнить опросный лист, в котором указываются параметры сети, особенности монтажа и требования к уровню защиты. Это позволяет выбрать решение, соответствующее требованиям надёжности и безопасности конкретного объекта.
