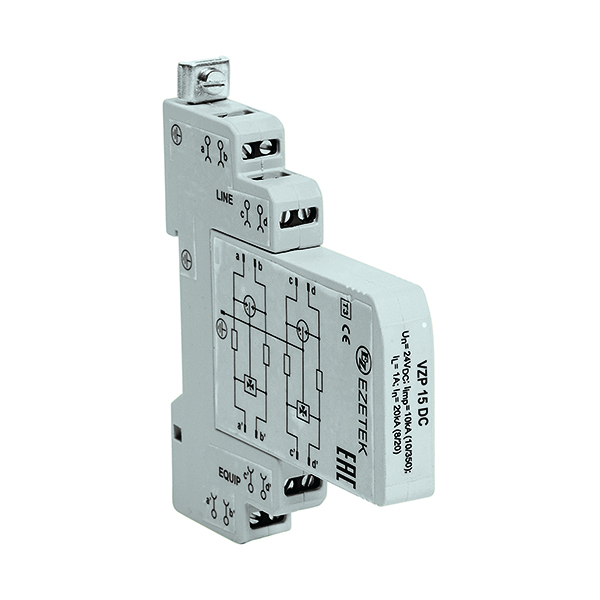

УЗИП VZP 15DC

Name: УЗИП VZP 15DC
SKU: 504425
Price: 12883 RUB
Availability: InStock

Артикул: 504425

Номинальное рабочее напряжение, Uo:

15 В
Максимальное длительное рабочее напряжение, Uc:

18 В
Рабочее напряжение, В:

15
Фазность:

Однофазный
Импульсный ток (10/350 мкс):

2,5 кА
Номинальный рабочий ток, IL:

1 А
Максимальный разрядный ток (8/20), Imax:

20 кА
Номинальное рабочее напряжение DC, Un:

15В

Все характеристики

Арт. 504425. УЗИП VZP 15DC. VZP (DC) — УЗИП с возможностью подключения «сигнальной» земли, выполненный на базе газоразрядных трубок с терморасцепителями и диодного моста, для защиты оборудования автоматизации, телемеханизации, связи и переда...

Избранное

Сравнение

Розничная цена 12 883 ₽ за шт

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Наличие у партнера

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 707-90-21, электронной почте ezetek@ezetek.ru или

Технические характеристики

Категория испытаний по ГОСТ IEC 61643-21	D1, C1, C2, C3
Номинальное рабочее напряжение, Uo	15 В
Максимальное длительное рабочее напряжение, Uc	18 В
Класс	III
Рабочее напряжение, В	15
Фазность	Однофазный
Вес, гр	60
Импульсный ток (10/350 мкс)	2,5 кА
Номинальный рабочий ток, IL	1 А
Остаточное напряжение при 5 кА (8/20), Ures	< 42 B
Тепловая защита	термоконтакт
Вносимое сопротивление на линию, R	1,6 – 2 Ом
Граничная частота, fG	30 МГц
Диапазон рабочих температур	–40...+85 °С
Рекомендуемое сечение присоединяемых проводов	4 мм2
Количество защищаемых пар	1 (2 провода)

Максимальный разрядный ток (8/20), Imax	20 кА
Номинальный разрядный ток (8/20), In	10 кА
Материал корпуса	Термопластик
Номинальное рабочее напряжение DC, Un	15В
Максимальное рабочее напряжение DC, Uc	18В
Степень защиты оболочки	IP 20
Монтаж	35 мм DIN-рейка
Разрядное напряжение, Ures [линия – линия]	20 – 24 В
Разрядное напряжение, Ures [SG – PE]	184 – 276 В
Время срабатывания, tA [линия - линия]	< 1 нс
Сопротивление изоляции, Riso [линия - линия]	> 18 МОм
Сопротивление изоляции, Riso [SG - PE]	> 1 ГОм / 100 В
Паразитная емкость, C [линия - линия]	50 пФ
Паразитная емкость, C [SG - PE]	5 пФ
Время срабатывания, tA [SG - РЕ]	100 нс
Вид защищаемого кабеля	Одна пара проводников

Описание

Арт. 504425.
УЗИП VZP 15DC.

VZP (DC) — УЗИП с возможностью подключения «сигнальной» земли, выполненный на базе газоразрядных трубок с терморасцепителями и диодного моста, для защиты оборудования автоматизации, телемеханизации, связи и передачи данных. Устройство устанавливается вблизи защищаемого оборудования и предназначено для защиты от импульсных перенапряжений конечных потребителей по одной паре проводников.

Монтаж производится: 35 мм DIN-рейка
