Разрядник для уравнивания потенциалов EAV 100/350

Разрядник для уравнивания потенциалов EAV 100/350

Name: Разрядник для уравнивания потенциалов EAV 100/350
SKU: 509515
Price: 20048 RUB
Availability: InStock

Артикул: 509515

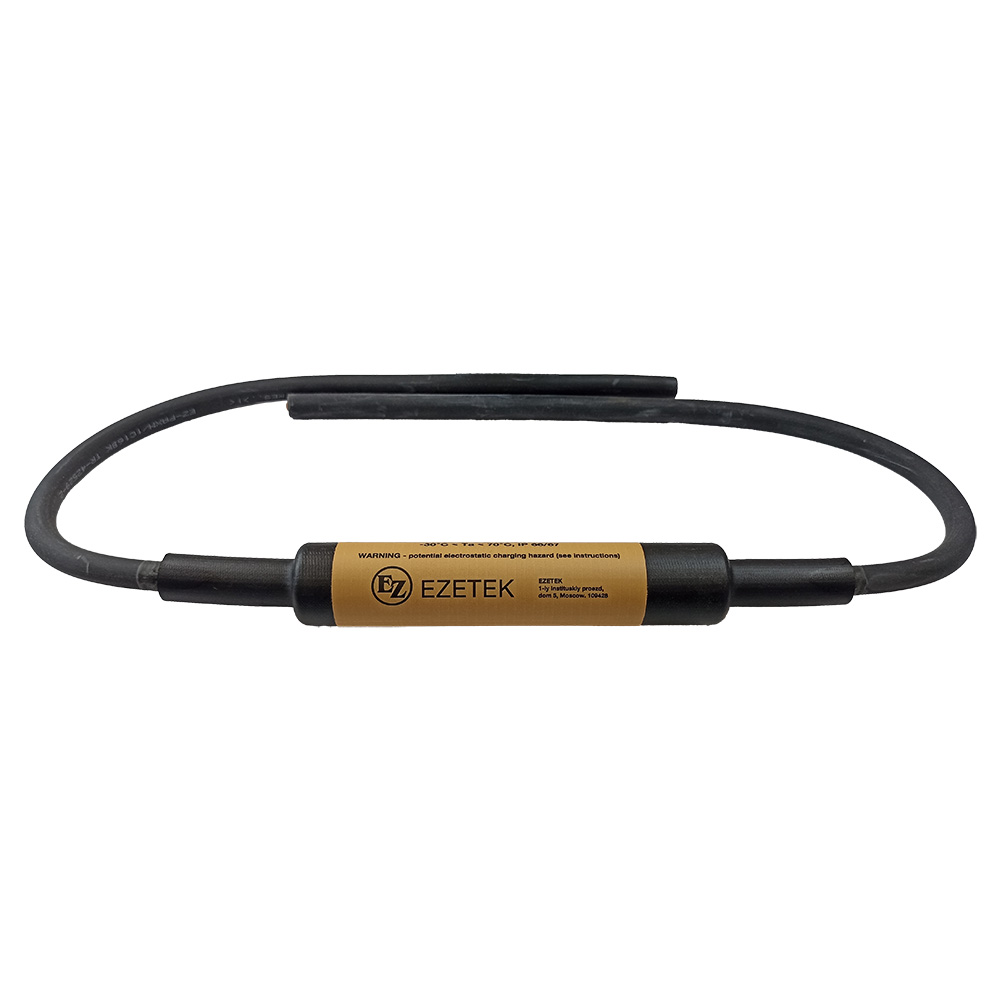

Разрядник для уравнивания потенциалов EAV 100/350

Артикул: 509515

Рабочее напряжение, В:

350
Фазность:

Однофазный
Импульсный ток (10/350 мкс):

25 кА
Максимальный разрядный ток (8/20), Imax:

100 кA

Все характеристики

Арт. 509515. Разделительный искровой разрядник для уравнивания потенциалов. Арт. 509515. УЗИП EAV 100/350 – разрядник для уравнивания потенциалов . EAV 100/350 — разделительный искровой разрядник, предназначенный для уравниван...

Избранное

Сравнение

Розничная цена 20 048 ₽ за шт

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Наличие на складе EЗЕТЕК: 2 шт Наличие у партнера

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 707-90-21, электронной почте ezetek@ezetek.ru или

Технические характеристики

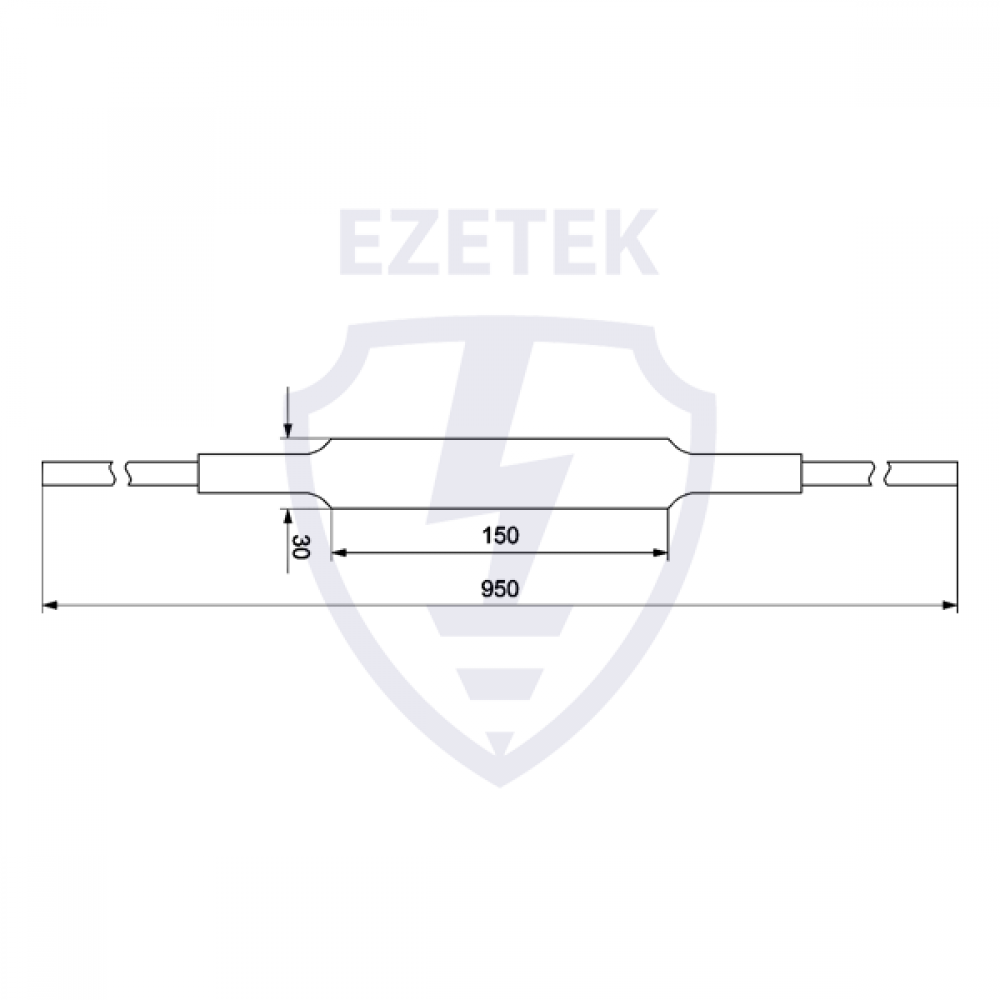

Размер (В×Ш×Д)	950x150x30 мм
Класс	–
Рабочее напряжение, В	350
Фазность	Однофазный
Вес, гр	500
Импульсный ток (10/350 мкс)	25 кА
Остаточное напряжение при 5 кА (8/20), Ures	1,6 кВ
Максимальный разрядный ток (8/20), Imax	100 кA
Материал корпуса	Пластик
Рабочая температура, ta	от -40 ºC до +70 ºC
Степень защиты оболочки	IP 67
Монтаж	Надземный/подземный
Номинальное импульсное пробивное напряжение Ur imp	1000 В

Класс выдерживаемого тока разряда молнии	1L - для легкого режима
Наружный диаметр корпуса	28 мм
Длина корпуса	140 мм
Общая длина с кабелем (приблизительно)	1 м
Длина (приблизительно)	450 мм
Площадь поперечного сечения кабеля	16 мм2
Количество проволок / диаметр проволок жилы	≥ 465 / 0,21
Изоляция	Двойная изоляция
Старение при воздействиях окружающей среды	УФ-стабилизированный, огнезащитный
Химическая стойкость / Стойкость к растворителям	Кислоты, растворители и масла
Крепление для кабеля	Винты или наконечники
Номинальное выдерживаемое напряжение постоянного тока, Uw dc	350 В
Емкость на 1 МГц	< 10 pf

Описание

Арт. 509515.

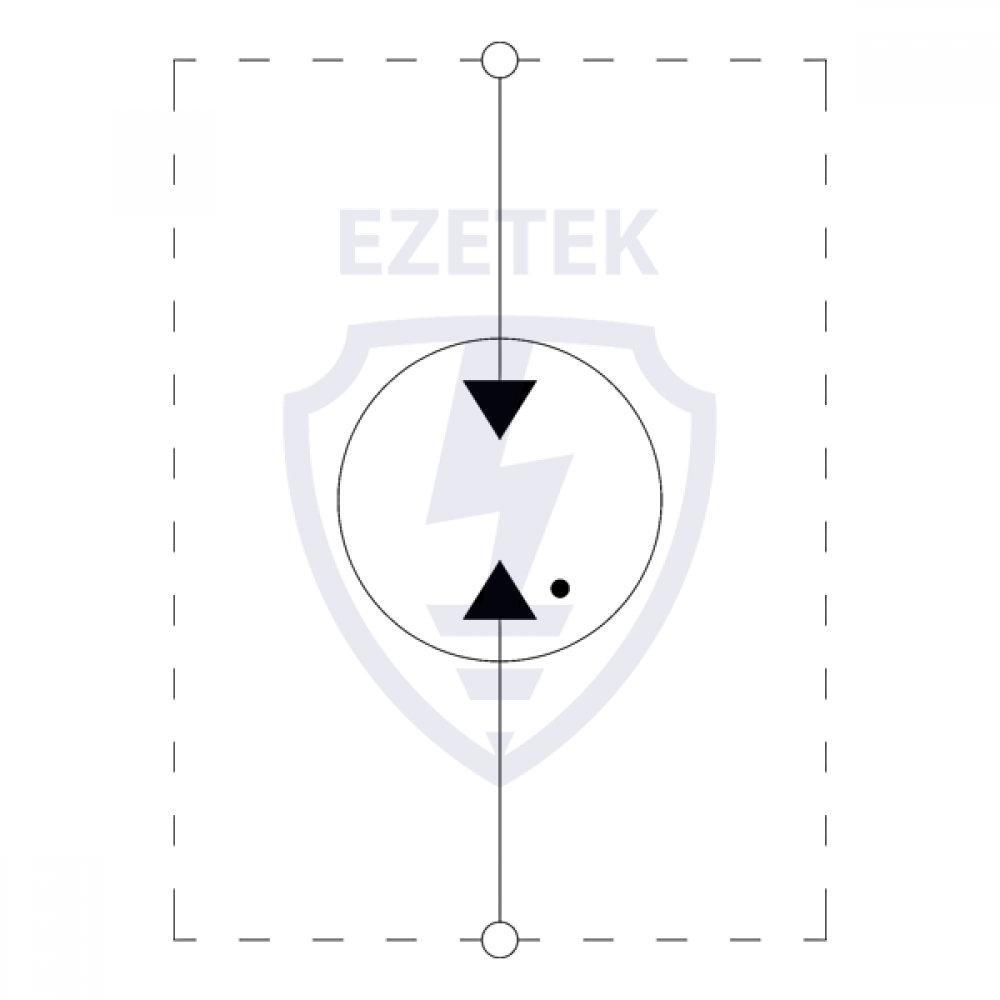

Разделительный искровой разрядник для уравнивания потенциалов.

Арт. 509515.
УЗИП EAV 100/350 – разрядник для уравнивания потенциалов .

EAV 100/350 — разделительный искровой разрядник, предназначенный для уравнивания потенциалов между металлическими конструкциями и инженерными системами, которые нельзя соединять напрямую. Он эффективно отводит импульсные токи молнии с амплитудой до 100 кА (форма импульса 8/20 мкс) и выдерживает прямой ток молнии до 25 кА (форма 10/350 мкс), обеспечивая надёжную защиту от опасных разностей потенциалов.

В нормальном режиме устройство не проводит ток и не влияет на работу системы. При возникновении перенапряжения (например, от удара молнии или коммутаций) сопротивление разрядника резко падает, и он переходит в проводящее состояние, устраняя опасную разность потенциалов за счет кратковременного пробоя. После окончания импульса устройство возвращается в исходное состояние.

Устройство полностью соответствует требованиям IEC 62305, имеет прочный корпус с классом защиты IP67, устойчивый к ультрафиолету, агрессивным средам и перепадам температур от –40 °C до +70 °C. Благодаря компактной форме и высоковольтной изоляции, EAV 100/350 может устанавливаться как в помещении, так и на открытом воздухе, в том числе в грунте.

Монтаж производится: Надземный/подземный

Технические характеристики
Номинальное выдерживаемое напряжение постоянного тока	U_w_D_c	350 В
Номинальное импульсное пробивное напряжение	U_r_imp	1000 В
Максимальный разрядный ток (8/20 мкс)	I_max	100 кA
Импульсный ток молнии (10/350 мкс)	I_imp	25 кА
Остаточное напряжение при 5 кА (8/20 мкс)	U_res	1,6 кВ
Класс выдерживаемого тока разряда молнии		1L - для легкого режима
Емкость на 1 МГц	С	< 10 pf
Механические характеристики
Рабочая температура	Ta	От -40 ºC до +70 ºC
Наружный диаметр корпуса	28 мм
Длина корпуса	140 мм
Общая длина с кабелем (приблизительно)	1 м
Длина (приблизительно)	450 мм
Площадь поперечного сечения кабеля	16 мм ²
Количество проволок /диаметр проволок жилы	≥ 465 / 0,21
Изоляция	Двойная изоляция
Старение при воздействиях окружающей среды	УФ-стабилизированный, огнезащитный
Химическая стойкость / Стойкость к растворителям	Кислоты, растворители и масла
Крепление для кабеля	винты или наконечники
Степень защиты оболочки	IP 67
Материал корпуса	Пластик
Монтаж	Надземный/подземный
Условия монтажа
Климатические условия	Нагрев окружающей среды трубопроводами и другими горячими поверхностями в непосредственной близости от установки изделия должен учитываться монтажником для обеспечения того, чтобы указанная максимальная температура не превышалась.
Подключение	Подключение соединительного кабеля должно осуществляться в соответствии с требованиями ГОСТ 31610.0-2014 и ГОСТ 31610.15-2014.
Безопасность	EAV имеет внешнюю неметаллическую термоусадочную трубку, которая может представлять потенциальную опасность электростатического разряда. Дополнительную информацию смотрите в инструкции по установке.
