УЗИП EAV 100/350

Производитель: EZETEK
Артикул: 509515
Наличие: Предзаказ

17298.00 р.
Цена ориентировочная. Итоговую стоимость уточняйте у наших менеджеров.

Количество

Описание
Характеристики

Арт. 509515.

УЗИП EAV 100/350.

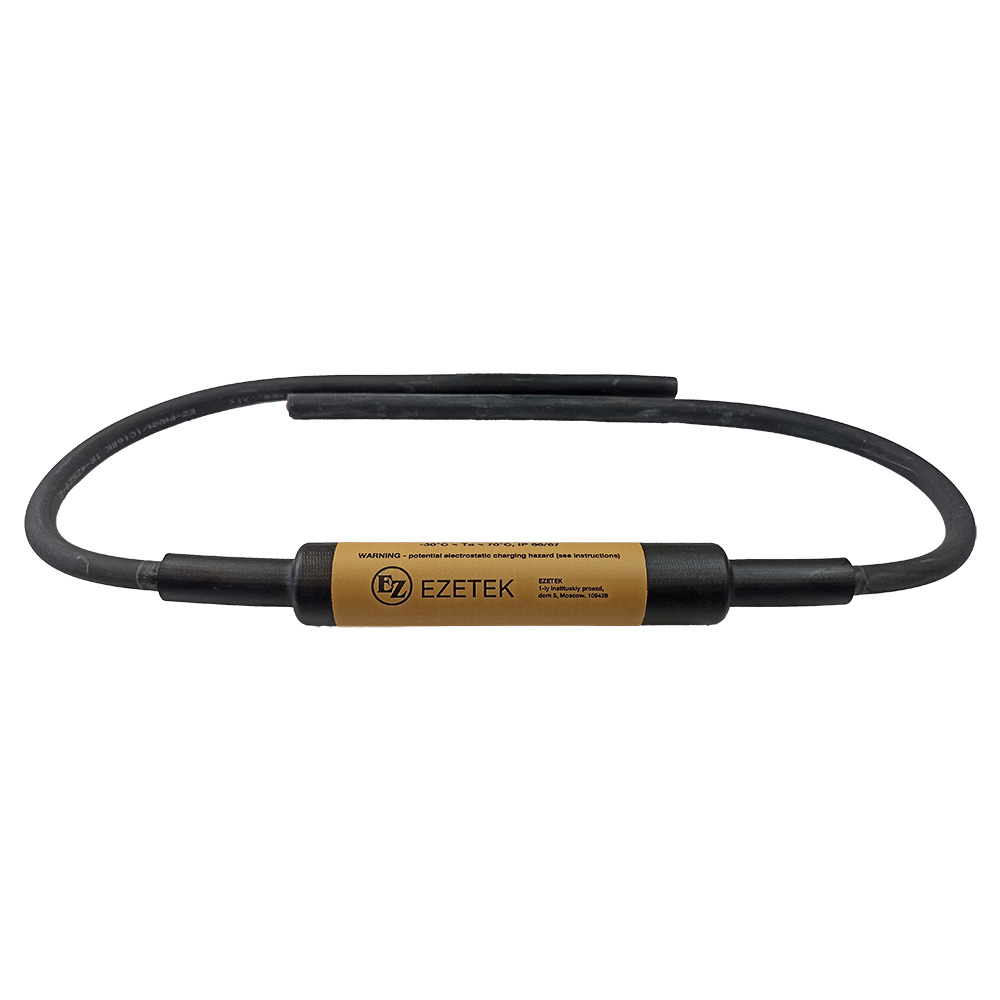

EAV 100/350 — разделительный искровой разрядник, предназначенный для уравнивания потенциалов между металлическими конструкциями и инженерными системами, которые нельзя соединять напрямую. Он эффективно отводит импульсные токи молнии с амплитудой до 100 кА (форма импульса 8/20 мкс) и выдерживает прямой ток молнии до 25 кА (форма 10/350 мкс), обеспечивая надёжную защиту от опасных разностей потенциалов.

В нормальном режиме устройство не проводит ток и не влияет на работу системы. При возникновении перенапряжения (например, от удара молнии или коммутаций) сопротивление разрядника резко падает, и он переходит в проводящее состояние, устраняя опасную разность потенциалов за счет кратковременного пробоя. После окончания импульса устройство возвращается в исходное состояние.

Устройство полностью соответствует требованиям IEC 62305, имеет прочный корпус с классом защиты IP67, устойчивый к ультрафиолету, агрессивным средам и перепадам температур от –40 °C до +70 °C. Благодаря компактной форме и высоковольтной изоляции, EAV 100/350 может устанавливаться как в помещении, так и на открытом воздухе, в том числе в грунте.

Технические характеристики
Номинальное выдерживаемое напряжение постоянного тока	U_w_D_c	350 В
Номинальное импульсное пробивное напряжение	U_r_imp	1000 В
Максимальный разрядный ток (8/20 мкс)	I_max	100 кA
Импульсный ток молнии (10/350 мкс)	I_imp	25 кА
Остаточное напряжение при 5 кА (8/20 мкс)	U_res	1,6 кВ
Класс выдерживаемого тока разряда молнии		1L - для легкого режима
Емкость на 1 МГц	С	< 10 pf
Механические характеристики
Рабочая температура	Ta	От -40 ºC до +70 ºC
Наружный диаметр корпуса	28 мм
Длина корпуса	140 мм
Общая длина с кабелем (приблизительно)	1 м
Длина (приблизительно)	450 мм
Площадь поперечного сечения кабеля	16 мм ²
Количество проволок /диаметр проволок жилы	≥ 465 / 0,21
Изоляция	Двойная изоляция
Старение при воздействиях окружающей среды	УФ-стабилизированный, огнезащитный
Химическая стойкость / Стойкость к растворителям	Кислоты, растворители и масла
Крепление для кабеля	винты или наконечники
Степень защиты оболочки	IP 67
Материал корпуса	Пластик
Монтаж	Надземный/подземный
Условия монтажа
Климатические условия	Нагрев окружающей среды трубопроводами и другими горячими поверхностями в непосредственной близости от установки изделия должен учитываться монтажником для обеспечения того, чтобы указанная максимальная температура не превышалась.
Подключение	Подключение соединительного кабеля должно осуществляться в соответствии с требованиями ГОСТ 31610.0-2014 и ГОСТ 31610.15-2014.
Безопасность	EAV имеет внешнюю неметаллическую термоусадочную трубку, которая может представлять потенциальную опасность электростатического разряда. Дополнительную информацию смотрите в инструкции по установке.

Характеристики
Вес, кг	0.5
Класс	–
Рабочее напряжение, В	350
Размер (В×Ш×Д)	950x150x30 мм
Фазность	Однофазный
