Комплект электролитического заземления EZ – 3 ВР

Электролитическое заземление EZETEK устанавливают в грунтах с высоким удельным сопротивлением , в том числе в песчаных, скальных, мерзлых. Система заземления обеспечивает стекание токов различной природы в землю, она необходима для безопасной эксплуатации электрического оборудования и для отведения токов молнии от молниезащиты. Срок службы системы – не менее 50 лет.

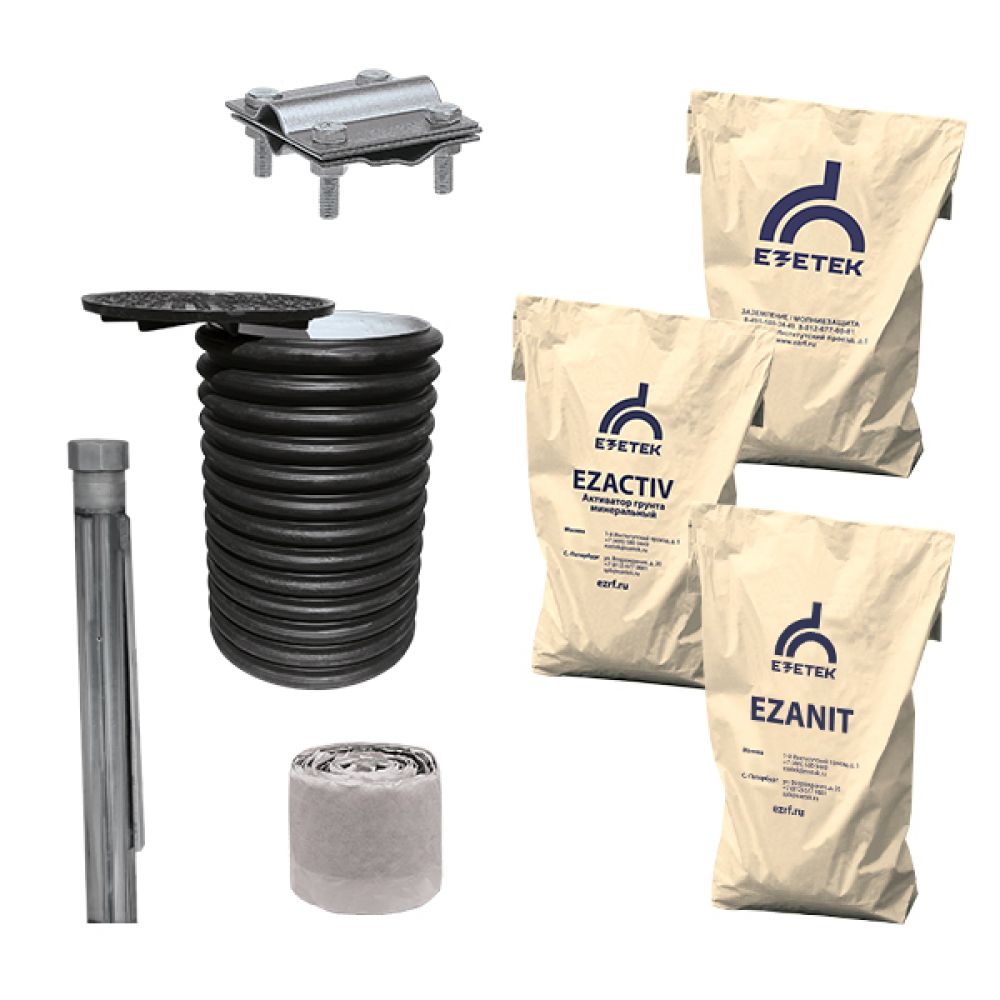

Комплект электролитического заземления EZ – 3 ВР создан специально для условий Крайнего Севера и предназначен для монтажа в скважину на глубину 3 метра. Он включает в себя вертикальный электрод, специальные составы для заполнения электрода и пространства вокруг него, контрольно-измерительный колодец, элементы для соединения электрода с горизонтальным проводником и для герметизации этого соединения. Стандартная комплектация дополнена специальным составом EZANIT, благодаря которому время между дозаправками электрода увеличивается до 10 лет.

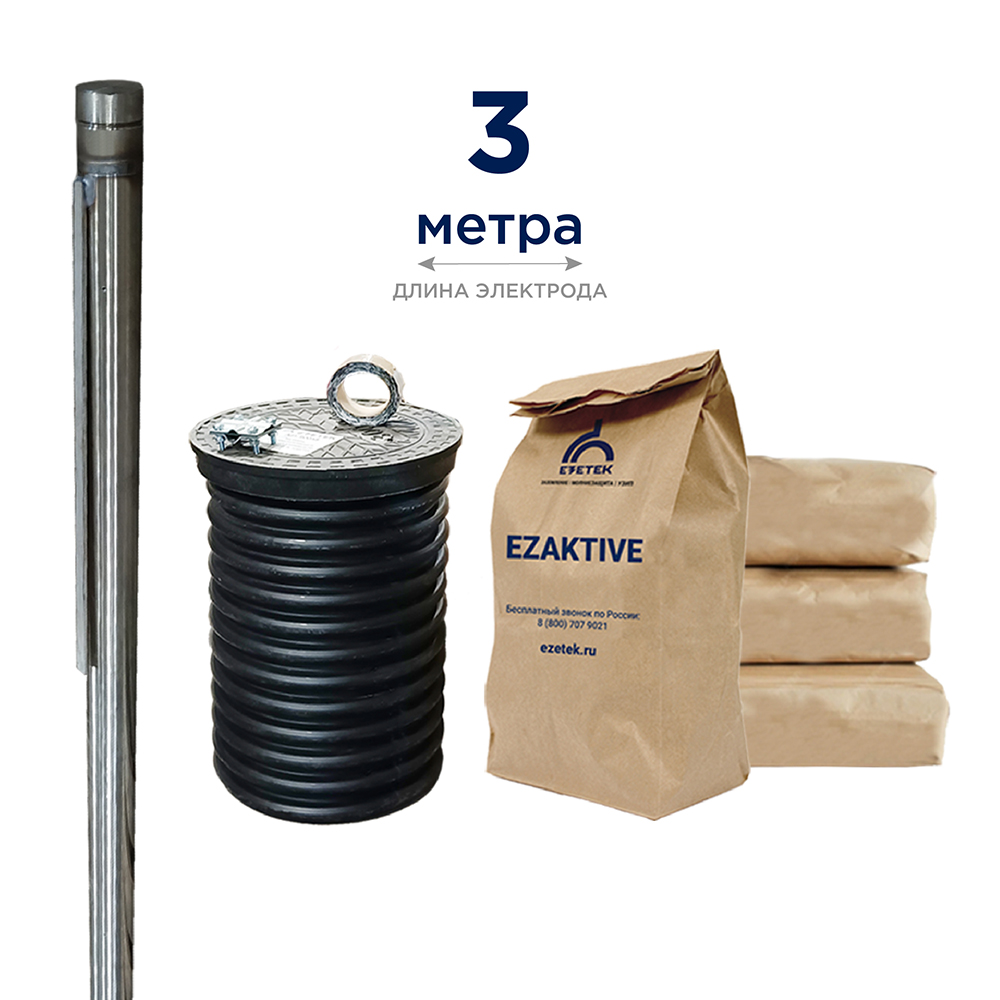

Вертикальный электрод длиной 3 метра формируется из одной секций. Секция выполнена из полой трубы диаметром 60 мм с перфорацией по всей длине, материал исполнения - нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-72. Электрод дополняют заглушка ВР и эллиптическая заглушка. Толщина стенки электрода - 2 мм, в местах сварных швов - 3 мм. Заглушка для обслуживания снабжена рым-болтом, что позволяет легко транспортировать и устанавливать электрод в заполненном состоянии. Стыковочные элементы имеют увеличенную толщину для формирования качественного сварного шва.

Электрод заполняется смесью минеральных солей – электролитической смесью (арт. 65309 ) . Она проникает из внутренней полости электрода в грунт и снижает его удельное сопротивление. Смесь обеспечивает стабильно низкое сопротивление при изменении температуры на весь период эксплуатации. Дозаправка электрода смесью после установки производится через 6 месяцев и через 1 год, далее - каждые 2-3 года.

Специальный состав EZACTIV (арт.90057)также снижает удельное сопротивление грунта вокруг электрода, препятствует чрезмерному вымыванию электролитической смеси из электрода и способствует максимально эффективному функционированию системы. Минеральные добавки в составе EZACTIV стабилизируют состояние смеси для ускоренного формирования солевых лидеров, для их оптимального и долговременного сохранения. Состав препятствует чрезмерному вымыванию электролитической смеси из электрода.

Состав EZANIT закладывается на дно скважины при монтаже. Он поглощает и удерживает влагу из грунта вокруг электрода - полностью герметизирует дно скважины и позволяет сохранять влагу внутри нее для правильного формирования солевых лидеров. Также состав значительно сокращает вымывание электролитической смеси из электрода.

Прикрепленный к электроду отвод из полосы размером 3х30 мм и длиной 0,5 м соединяется с горизонтальным проводником при помощи зажима заземления (арт. 62806 ) . Крестообразный зажим надежно фиксирует горизонтальную систему заземления с подводящим узлом крепления в соответствии с ГОСТ Р МЭК 62561.1-2014. Соединение и сварные швы защищает от коррозии изоляционная лента (арт. 90632-4 ). Таким образом осуществляется подключение к ГЗШ и, при необходимости, объединение с другими электродами.

Колодец (арт. 90058 ) высотой 0,5 м и диаметром 0,3 м предназначен для контроля работы системы и периодической дозаправки электролита, для проведения измерений сопротивления заземления. Колодец защищает систему от обрушения грунта и деформации измерительной камеры при любых условиях эксплуатации.

В качестве горизонтального проводника рекомендуется использовать омедненную, оцинкованную или медную полосу размером не менее 40х4 мм. Вы можете купить комплект заземления и дополнительно заказать плоский горизонтальный проводник в необходимом количестве.
