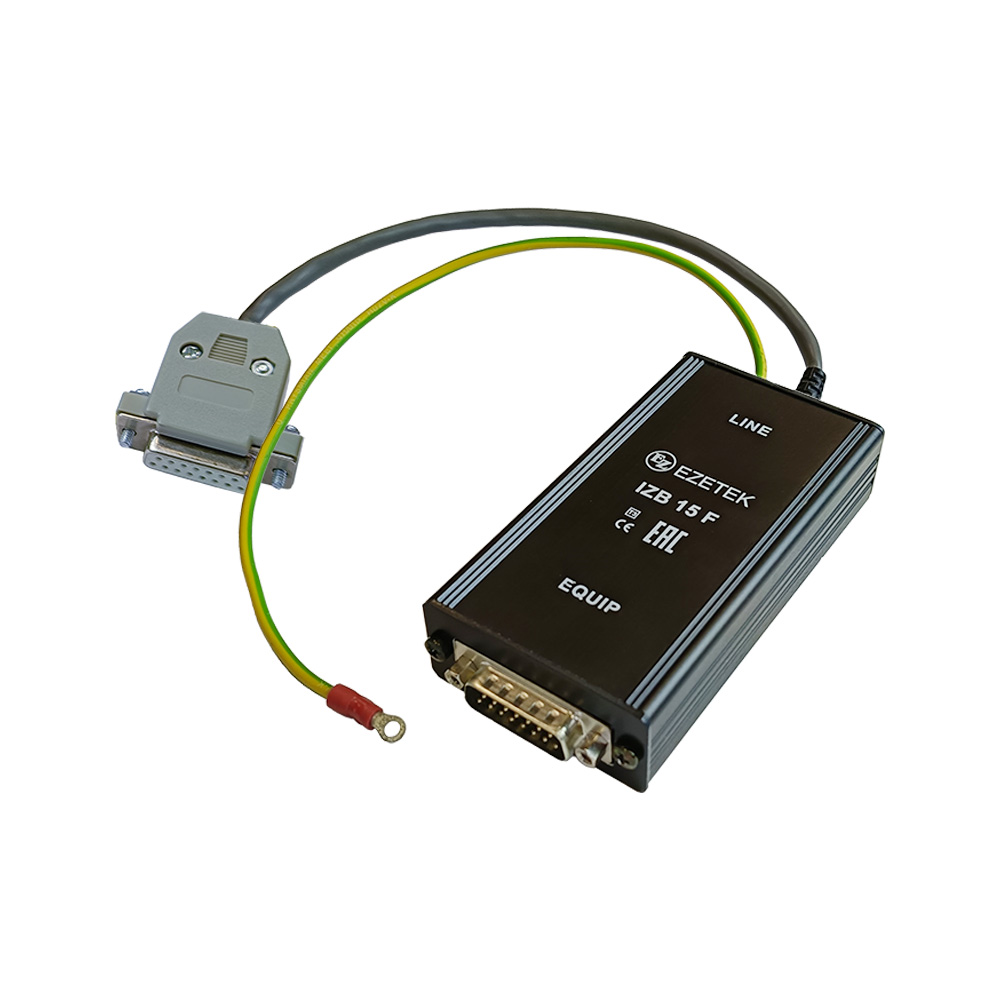

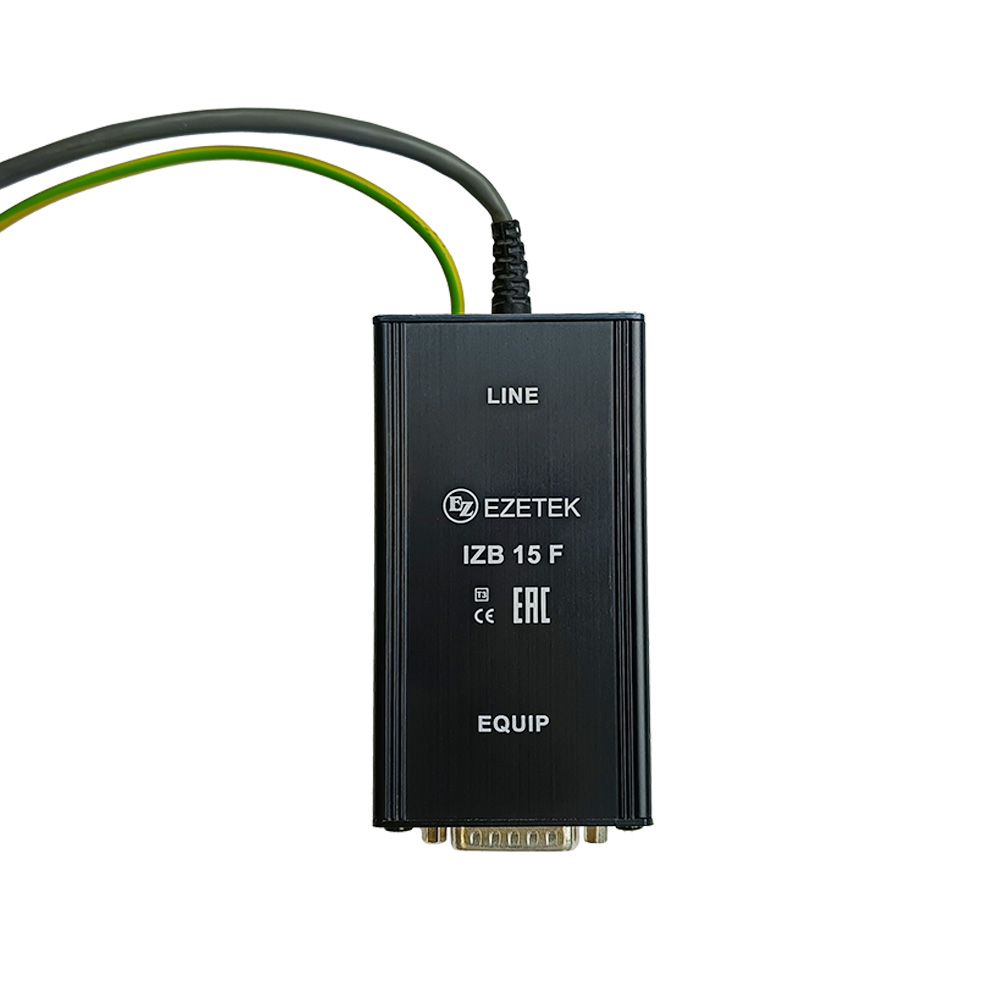

УЗИП IZB 15F

Name: УЗИП IZB 15F
Brand: Ezetek
SKU: 513059
Availability: PreOrder

Артикул: 513059

В избранное

Сравнить

Рабочее напряжение, В: 6

Фазность: Однофазный

Время срабатывания, tA: <1нс (2,9,4,11 – 8, SG)

Номинальное рабочее напряжение DC, Un: 5В

Все характеристики

Арт. 513059. УЗИП IZB 15F. УЗИП IZB 15F разработан для защиты двухпарных цепей передачи данных, использующих протоколы RS-422, V.11 и X.12. Устройство выполнено в металлическом корпусе и содержит защитную схему для двух сбалансированных п...

10 шт. есть на складе

Наличие у партнера

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 (800) 707-90-21, электронной почте ezetek@ezetek.ru или

Характеристики Описание

Характеристики

Степень защиты: IP 20

Класс: III

Рабочее напряжение, В: 6

Фазность: Однофазный

Время срабатывания, tA: <1нс (2,9,4,11 – 8, SG)

Тепловая защита: Термоконтакт (2,9,4 и 11)

Сопротивление изоляции, Riso: 6kOм

Вносимое сопротивление на линию, R: 1,7 -1,9Oм

Паразитная емкость, С: <30нФ

Диапазон рабочих температур: -40оС - +80оС

Номинальный разрядный ток (8/20), In: 10kA

Номинальный рабочий ток при 25 °С, IL: 500мА

Материал корпуса: Алюминиевый

Номинальное рабочее напряжение DC, Un: 5В

Максимальное рабочее напряжение DC, Uc: 6В

Уровень импульсного перенапряжения, (2,9,4,11 – 8,SG): 6,5В – 8,5В

Уровень импульсного перенапряжения, (2-9 и 4-11): 6,5В – 8,5В

Уровень импульсного перенапряжения, (2,9,4,11-1,PG): 78В – 116В

Уровень защиты Up при I(8/20) = 5кА, (line-line): <20В

Соединение: F-LINE

Частотный диапазон, fG: 35МГц

Описание

Арт. 513059.

УЗИП IZB 15F.

УЗИП IZB 15F разработан для защиты двухпарных цепей передачи данных, использующих протоколы RS-422, V.11 и X.12. Устройство выполнено в металлическом корпусе и содержит защитную схему для двух сбалансированных пар с эквипотенциальным выравниванием между ними. Дополнительное выравнивание потенциалов реализовано между сигнальной и защитной землёй, что позволяет избежать повреждений оборудования при возникновении разности потенциалов заземления в условиях импульсных перенапряжений.

Защита реализована в два этапа: первичная — на базе трёхэлектродного газоразрядника для подавления высокоэнергетических импульсов, и вторичная — на основе TVS-диодов. Она обеспечивает как продольную (от каждой линии к земле), так и поперечную (между жилами пары) защиту от перенапряжений. Встроенная термозащита снижает риск теплового разрушения устройства.

Для подбора устройства рекомендуется заполнить опросный лист, в котором указываются параметры сети, особенности монтажа и требования к уровню защиты. Это позволяет выбрать решение, соответствующее требованиям надёжности и безопасности конкретного объекта.
