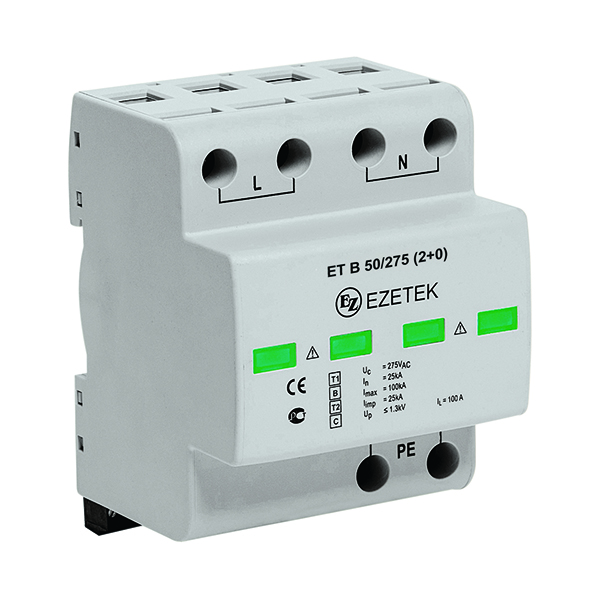

УЗИП ET B 50/275 (2+0)

УЗИП ET B 50/275 (2+0)

Name: УЗИП ET B 50/275 (2+0)
Brand: Ezetek
SKU: 504781
Price: 40850 RUB
Availability: InStock

Артикул: 504781

В избранное

Сравнить

Номинальное рабочее напряжение, Uo: 230 В

Максимальное длительное рабочее напряжение, Uc: 275 В

Рабочее напряжение, В: 275

Фазность: Однофазный

Все характеристики

Арт. 504781. Двухполюсный ограничитель перенапряжений I+II класса для защиты электрического оборудования в сети переменного тока 0,4 кВ. УЗИП ET B 50/275 (2+0) – двухполюсное устройство защиты от импульсных перенапряжений класса испытан...

Розничная цена

40 850 ₽ за шт

Под заказ

Наличие у партнера

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 (800) 707-90-21, электронной почте ezetek@ezetek.ru или

Характеристики Описание

Характеристики

Номинальное рабочее напряжение, Uo: 230 В

Максимальное длительное рабочее напряжение, Uc: 275 В

Размер (В×Ш×Д): 99 × 71 × 72 мм

Класс: I + II

Рабочее напряжение, В: 275

Размер модуля DIN 43880: 4 TE

Фазность: Однофазный

Вес, гр: 570

Импульсный ток (10/350 мкс): 25 кА

Класс испытаний УЗИП: I+II

Количество полюсов: 2

Время срабатывания, tA: < 25 нс

Тепловая защита: Есть

Максимальный разрядный ток (8/20), Imax: 100 кА

Номинальный разрядный ток (8/20), In: 25 кА

Уровень напряжения защиты, Up: < 1,5 кВ

Материал корпуса: Термопластик: Степень тушения UL 94 V-0

Номинальное рабочее напряжение AC (50/60 Гц), Uo: 230 В

Максимальное длительное рабочее напряжение (AC), Uc: 275 В

Номинальный ток короткого замыкания (AC), ISCCR: 50 кА

Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек, UT: 334 В

Рабочая температура, ta : от -40 ºC до +85 ºC

Допустимая влажность, Pн: 5%...95%

Степень защиты оболочки: IP 20

Крутящий момент зажима L, N/PE, Mmax: 3,0 Нм

Максимальное сечение проводника L, N: 35 мм2 (одножильный) / 25 мм2 (многожильный)

Максимальное сечение проводника PE: 35 мм2 (одножильный) / 25 мм2 (многожильный)

Индикатор отключения: Красный

Дистанционная сигнализация: Есть

Монтаж: 35 мм DIN рейка, EN 60715

Коммутационная способность: AC: 250 В / 0,5 А; 125 В / 3 А

Максимальное сечение проводника сигнализации: 1,5 мм2 (одножильный)

Крутящий момент зажима контактов сигнализации, Mmax: 0,25 Нм

Место присоединения: L - PE, N - PE

Удельная энергия, W/R: 156 кДж/Ом

Заряд, Q: 12,5 Ас

Суммарный импульсный ток (10/350 мкс), Itotal: 50 кА

Значение временного испытательного перенапряжения ВПН, безопасное отключение 120 мин L - N, UT: 438 В

Плавкий предохранитель (если на вводе > 250 A): 250 A gG

Описание

Арт. 504781.
Двухполюсный ограничитель перенапряжений I+II класса для защиты электрического оборудования в сети переменного тока 0,4 кВ.

УЗИП ET B 50/275 (2+0) – двухполюсное устройство защиты от импульсных перенапряжений класса испытаний I+II по ГОСТ IEC 61643-11, выполненное на базе варисторов. Устройство предназначено для установки в сетях с номинальным напряжением 230 В и максимальным длительным напряжением 275 В, способно выдерживать импульсные токи формы 10/350 мкс до 50 кА, формы 8/20 – до 100 кА. Применяется в сетях с системами заземления типа TN-S, TN-С-S.

Монтаж производится: 35 мм DIN рейка, EN 60715

ГОСТ IEC 61643-11-2013
Класс УЗИП	I+II
Место установки	Главный распределительный щит
Тип низковольтной системы	TN-S
Места присоединения	N - PE, L - PE
Импульсный ток	Iimp = 25 kA (10/350 мкс)
Разрядный ток	In = 25 kA (8/20 мкс)
Защитный элемент	Высокоэнергетический оксидно-цинковый варистор
Корпус	Компактный 4 ТЕ
