УЗИП ЕРС12 50/320 (3+1)

УЗИП ЕРС12 50/320 (3+1)

Name: УЗИП ЕРС12 50/320 (3+1)
Brand: Ezetek
SKU: 507122
Price: 52250 RUB
Availability: InStock

Артикул: 507122

В избранное

Сравнить

Номинальное рабочее напряжение, Uo: 230 В

Максимальное длительное рабочее напряжение, Uc: 320 В

Фазность: Трехфазный

Импульсный ток (10/350 мкс): 12,5 кА / 50 кА

Все характеристики

Розничная цена

52 250 ₽ за шт

Под заказ

Наличие у партнера

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 (800) 707-90-21, электронной почте ezetek@ezetek.ru или

Характеристики Описание Документация Прогресс устройства

Характеристики

Номинальное рабочее напряжение, Uo: 230 В

Максимальное длительное рабочее напряжение, Uc: 320 В

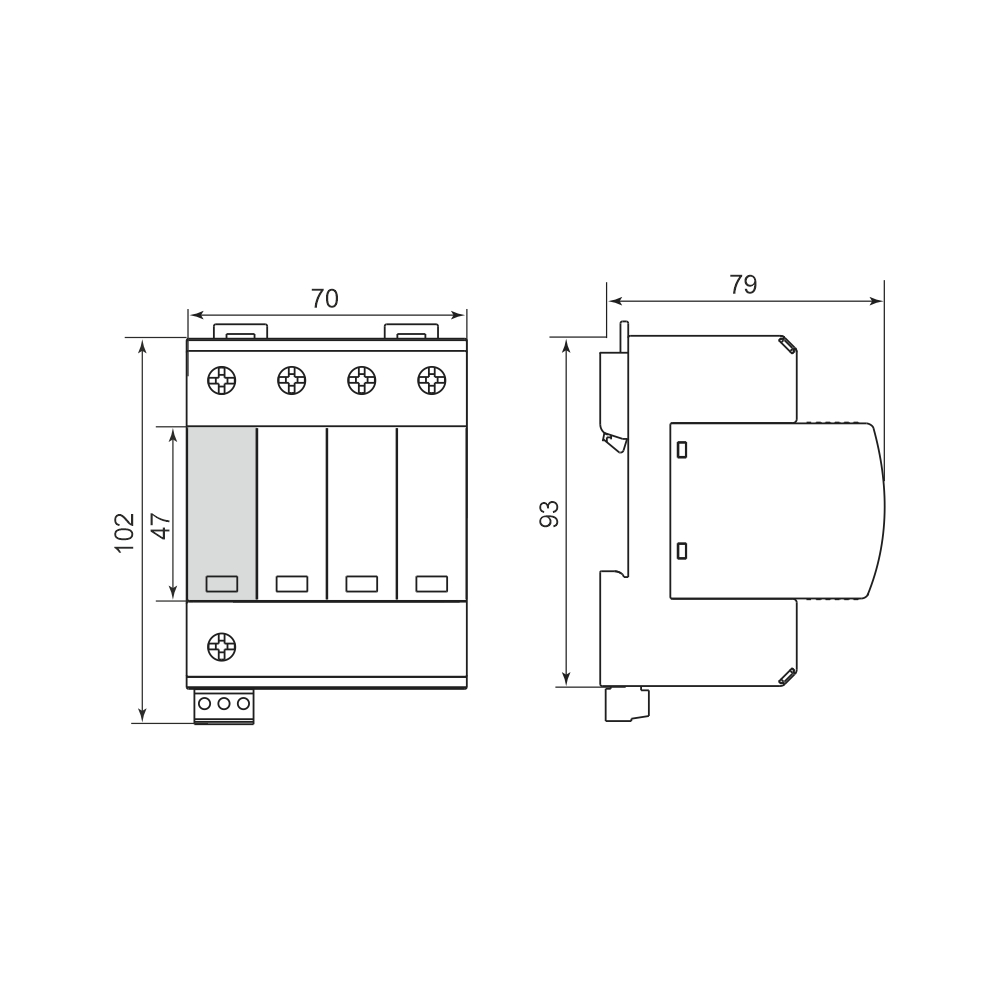

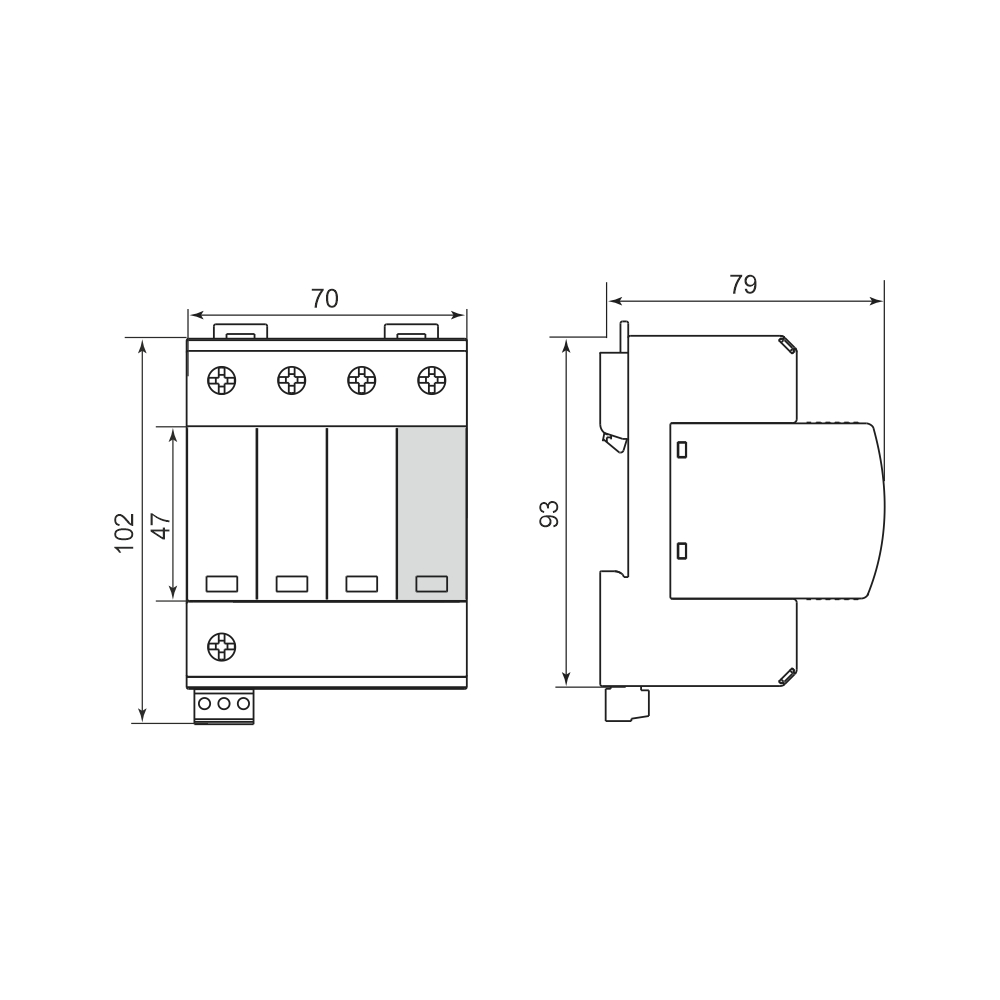

Размер (В×Ш×Д): 100 × 72 × 72 мм

Класс: I + II

Размер модуля DIN 43880: 4 TE

Фазность: Трехфазный

Вес, гр: 695

Импульсный ток (10/350 мкс): 12,5 кА / 50 кА

Класс испытаний УЗИП: I+II

Количество полюсов: 4

Время срабатывания, tA: < 25 нс / < 100 нс

Тепловая защита: Есть/Нет

Максимальный разрядный ток (8/20), Imax: 60 кА / 50 кА

Номинальный разрядный ток (8/20), In: 25 кА / 30 кА

Материал корпуса: Термопластик: Степень тушения UL 94 V-0

Уровень напряжения защиты L-N, Up: < 1,7 кВ

Уровень напряжения защиты L-PE, N-PE, Up: < 1,7 кВ

Номинальный ток короткого замыкания (AC), ISCCR: 25 кА

Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек, UT: 403 В

Рабочая температура, ta : от -40 ºC до +85 ºC

Допустимая влажность, Pн: 5%...95%

Степень защиты оболочки: IP 20

Крутящий момент зажима L, N/PE, Mmax: 3,0 Нм

Максимальное сечение проводника L, N: 35 мм2 (одножильный) / 25 мм2 (многожильный)

Максимальное сечение проводника PE: 35 мм2 (одножильный) / 25 мм2 (многожильный)

Индикатор отключения: Красный/Нет

Дистанционная сигнализация: Есть

Монтаж: 35 мм DIN рейка, EN 60715

Коммутационная способность: AC: 250 В / 0,5 А; 125 В / 3 А

Максимальное сечение проводника сигнализации: 1,5 мм2 (одножильный)

Крутящий момент зажима контактов сигнализации, Mmax: 0,25 Нм

Место присоединения: L - N, N - PE

Номинальная отключающая способность сопровождающего тока N - PE, Ifi: 100 ARMS

Плавкий предохранитель (если на вводе > 160 A): 160 A gG

Значение временного испытательного перенапряжения ВПН, выдерживает 200 мс N - PE, UT: 1200 В / 300 А

Удельная энергия, W/R: 39 кДж/Ом / 625 кДж/Ом

Заряд, Q: 6,25 Ас / 25 Ас

Суммарный импульсный ток (10/350 мкс), Itotal: 25 кА

Описание

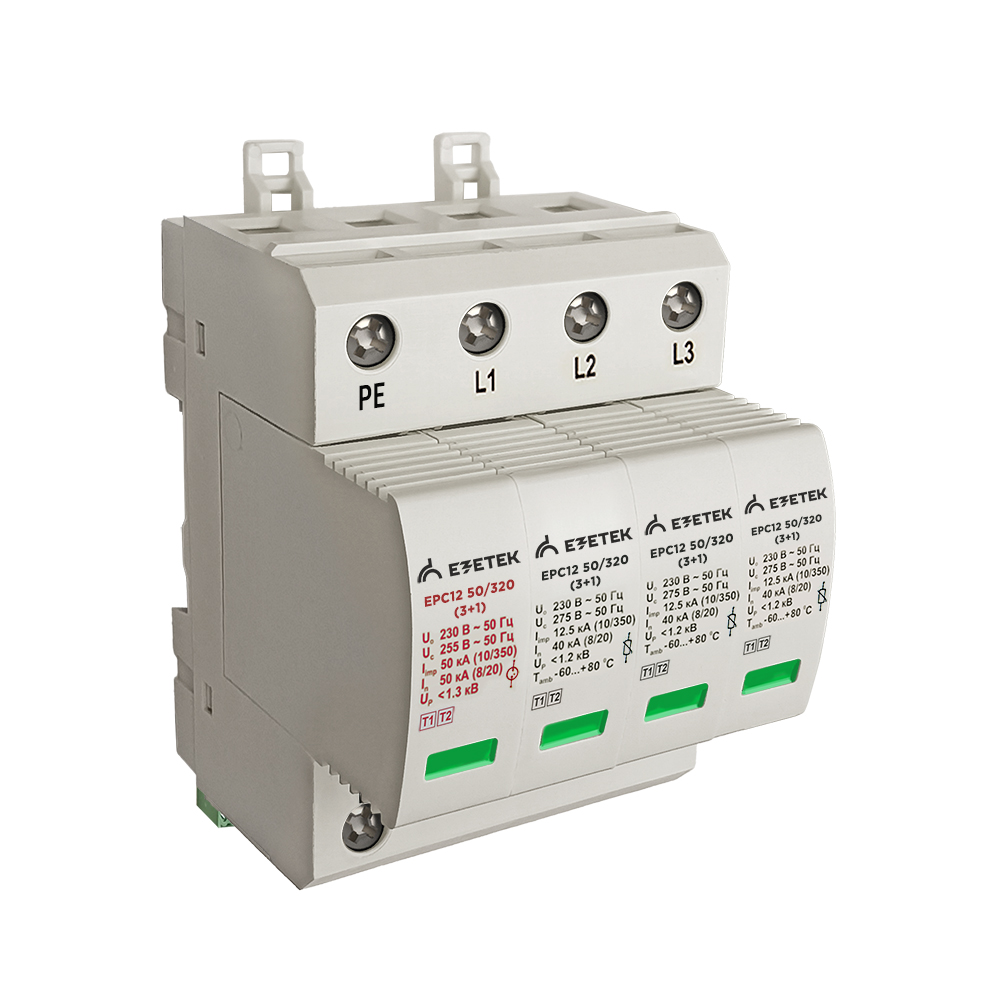

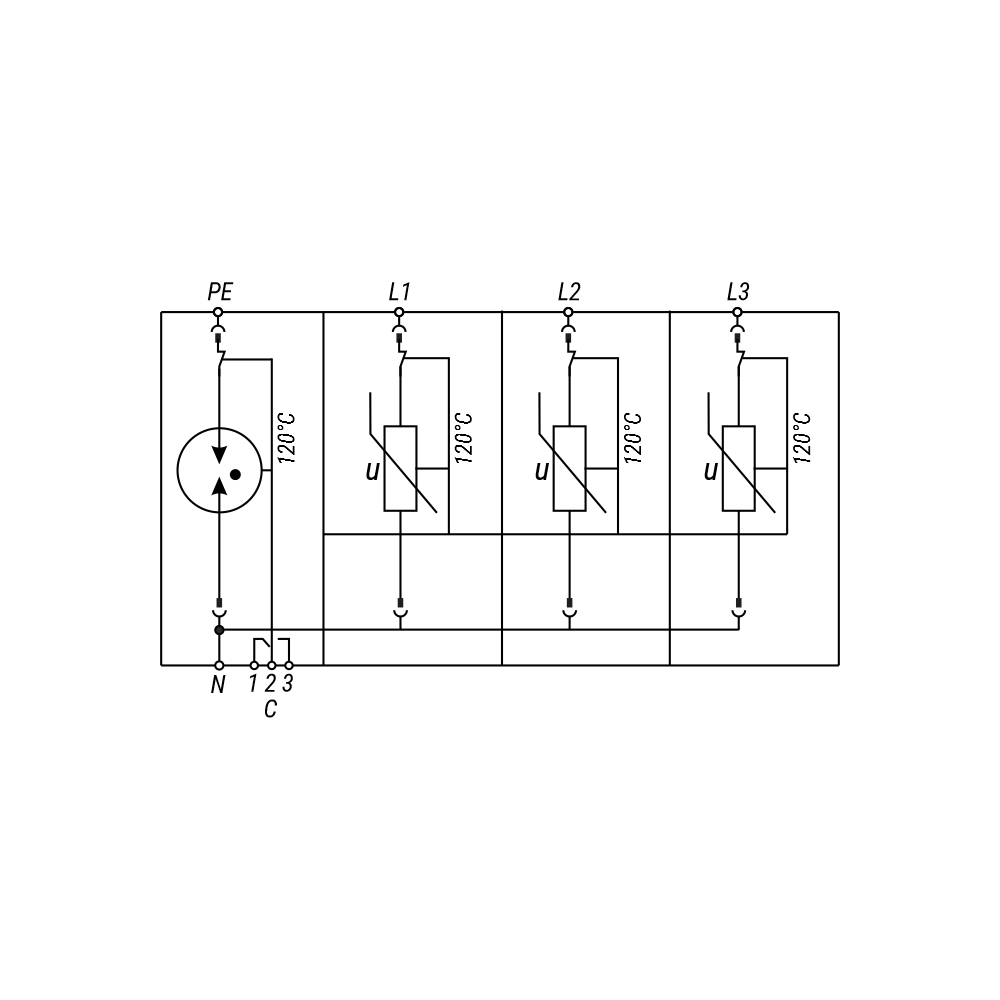

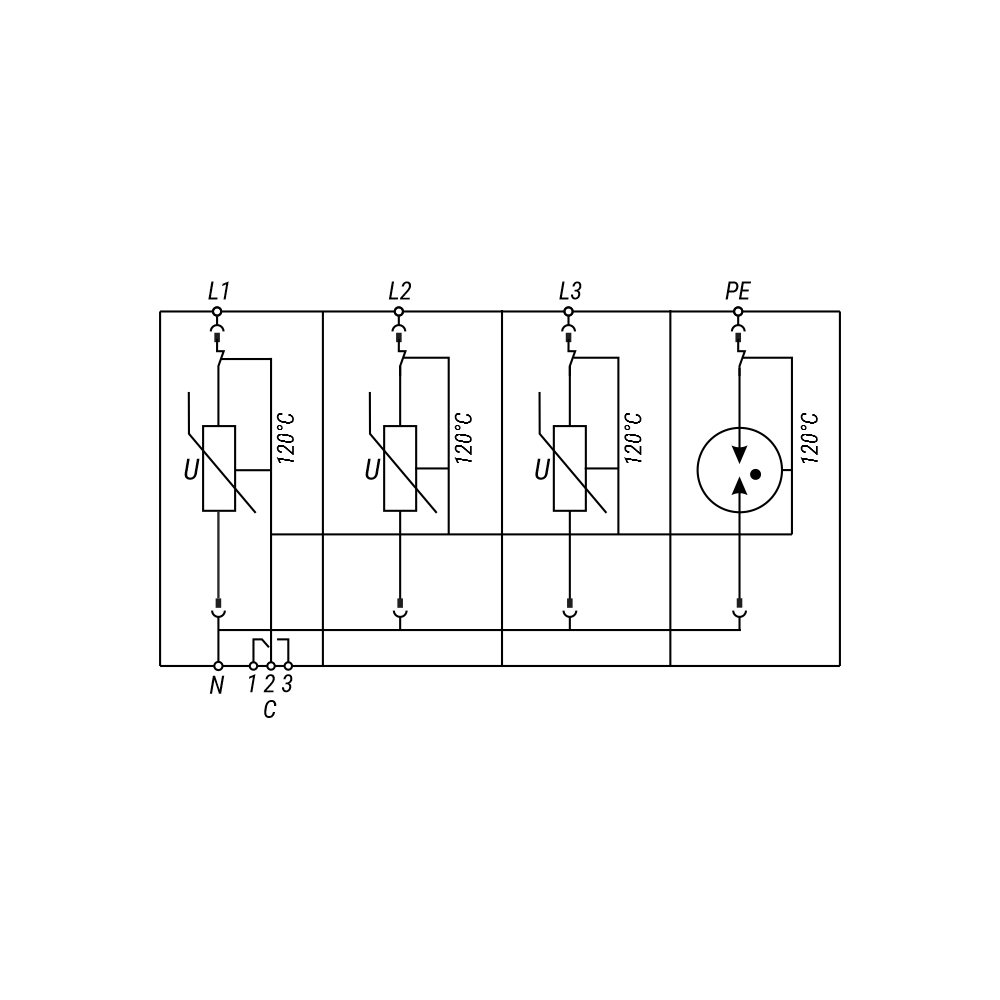

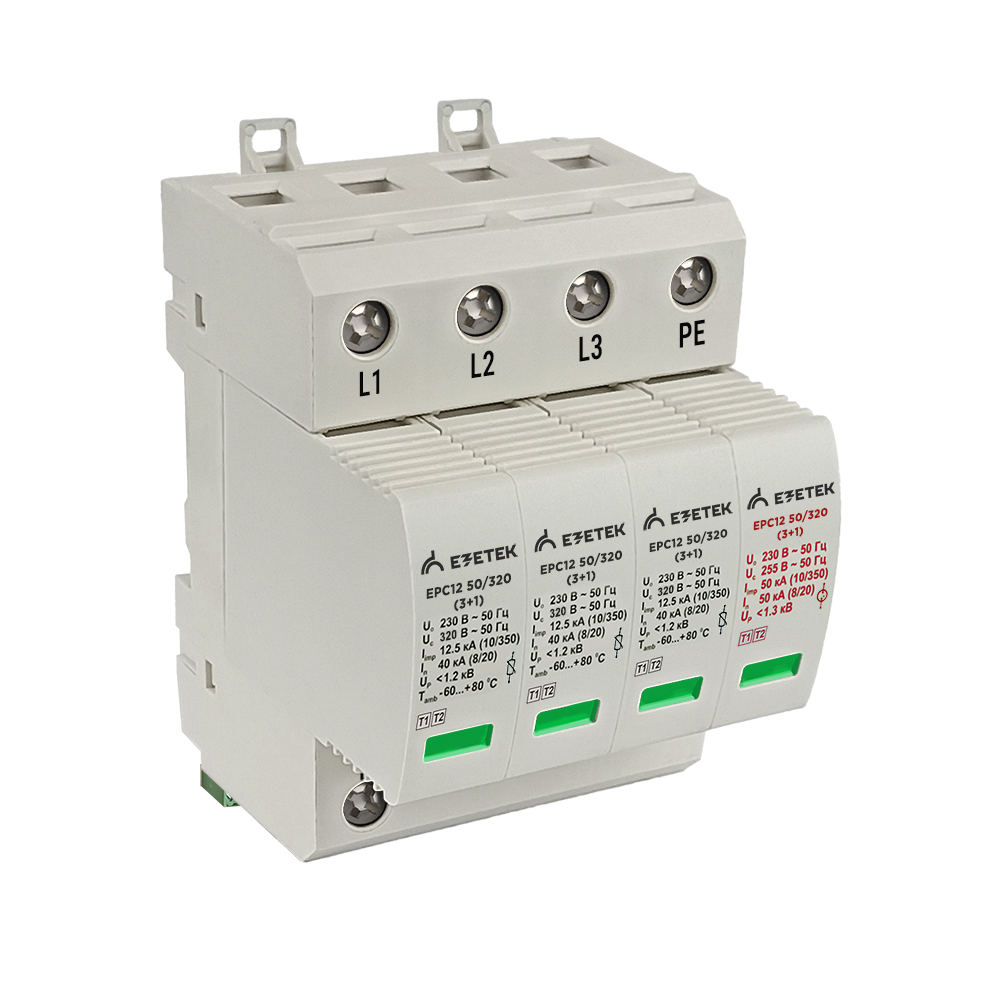

УЗИП ЕРС12 50/320 (3+1)— мощный трехфазный УЗИП I+II Класса комбинированного типа (база и Сменный модуль), выполненный на базе варисторов и газоразрядника (N – PE) для защиты оборудования в низковольтных цепях до 1000 В от прямых и отдаленных атмосферных разрядов при воздушном или кабельном вводах электропитания. Применяется в системах заземления: TN-S, TN-С-S, TT. УЗИП выдерживает токовые нагрузки соответствующие УЗИП Класса I, а по ограничению переходных напряжений — УЗИП Класса II. Устанавливаются в пределах 0А(В) — 1 зон молниезащиты (в соответствии с МЭК 62305 и CO-153-34. 21. 122-2003).

Монтаж производится: 35 мм DIN рейка, EN 60715.

Документация

Мастер-каталоги

Ezetek_Uzip (PDF, 23.97 МБ)

Прогресс устройства

Артикул Наименование

506074 УЗИП EZ 2B 50/320 (3+1)
