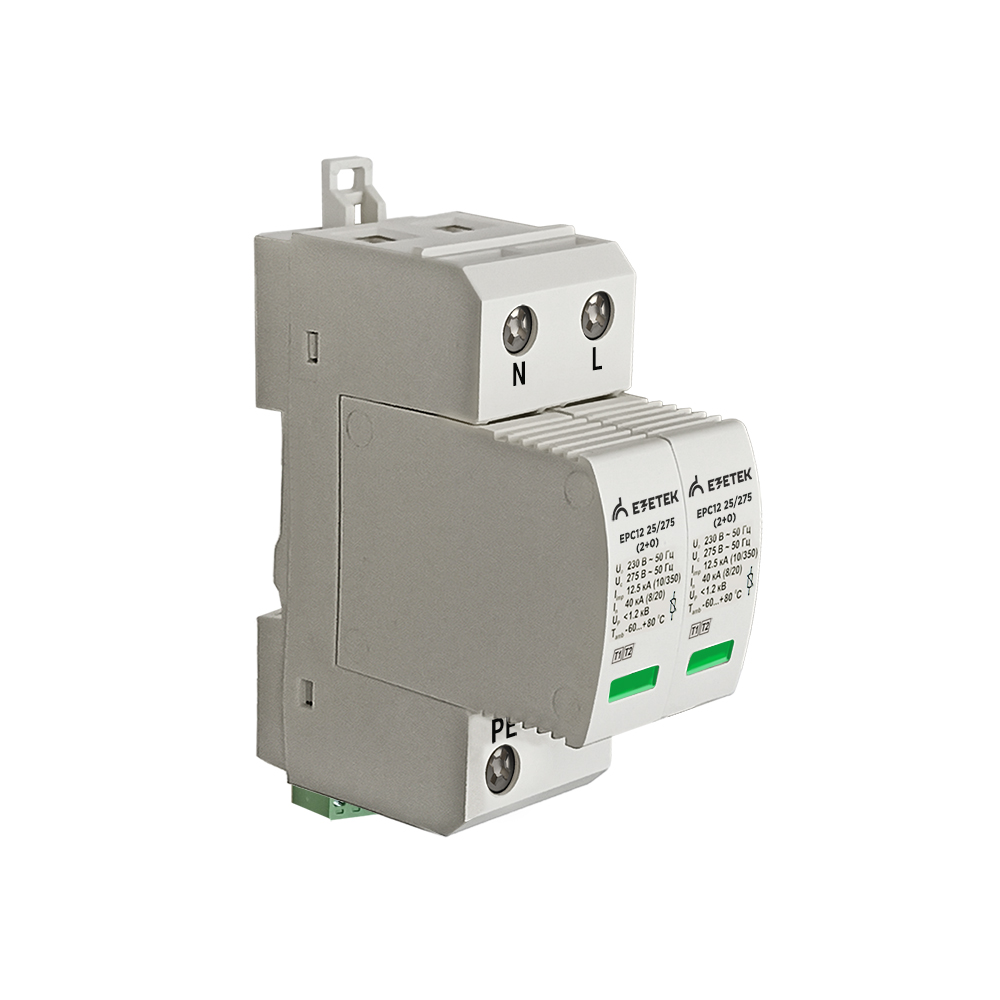

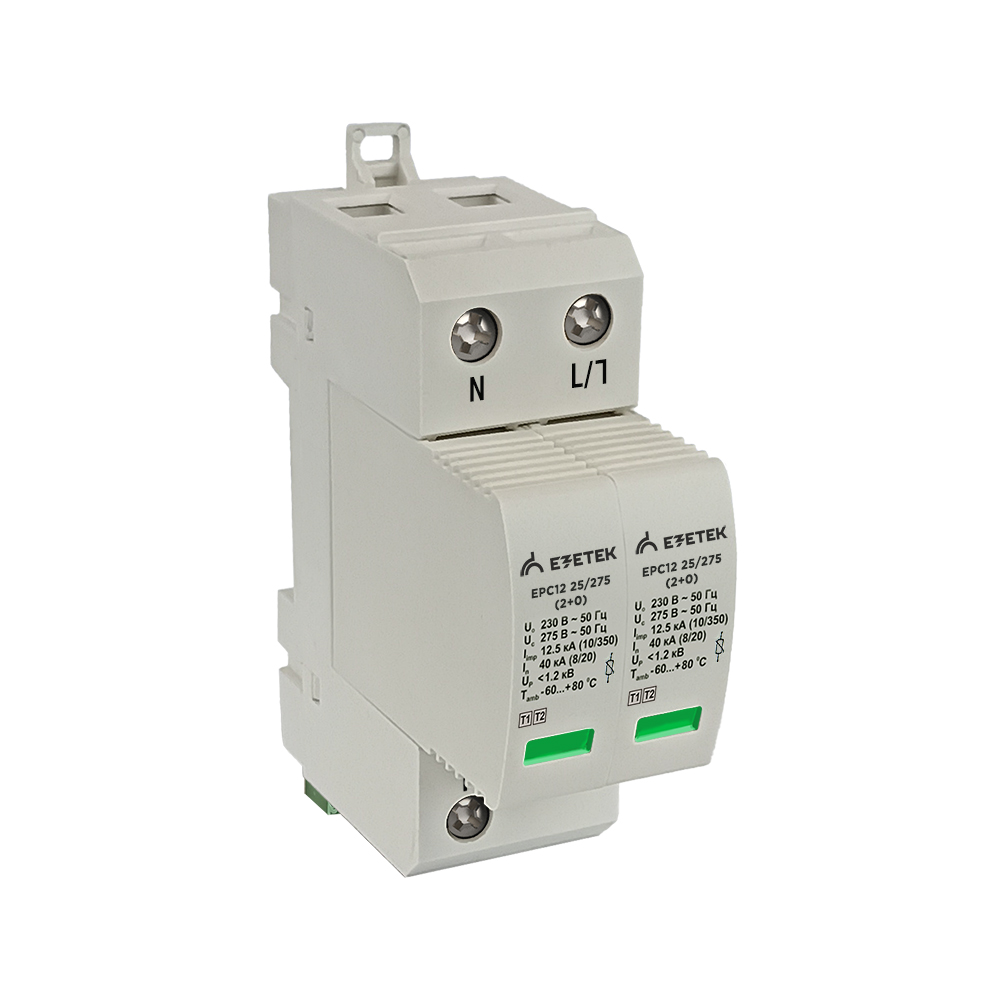

УЗИП ЕРС12 25/275 (2+0)

УЗИП ЕРС12 25/275 (2+0)

Name: УЗИП ЕРС12 25/275 (2+0)
Brand: Ezetek
SKU: 507105
Price: 31000 RUB
Availability: InStock

Артикул: 507105

В избранное

Сравнить

Номинальное рабочее напряжение, Uo: 230 В

Максимальное длительное рабочее напряжение, Uc: 275 В

Фазность: Однофазный

Импульсный ток (10/350 мкс): 12,5 кА

Все характеристики

Розничная цена

31 000 ₽ за шт

Под заказ

Наличие у партнера

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 (800) 707-90-21, электронной почте ezetek@ezetek.ru или

Характеристики Описание Документация Прогресс устройства

Характеристики

Номинальное рабочее напряжение, Uo: 230 В

Максимальное длительное рабочее напряжение, Uc: 275 В

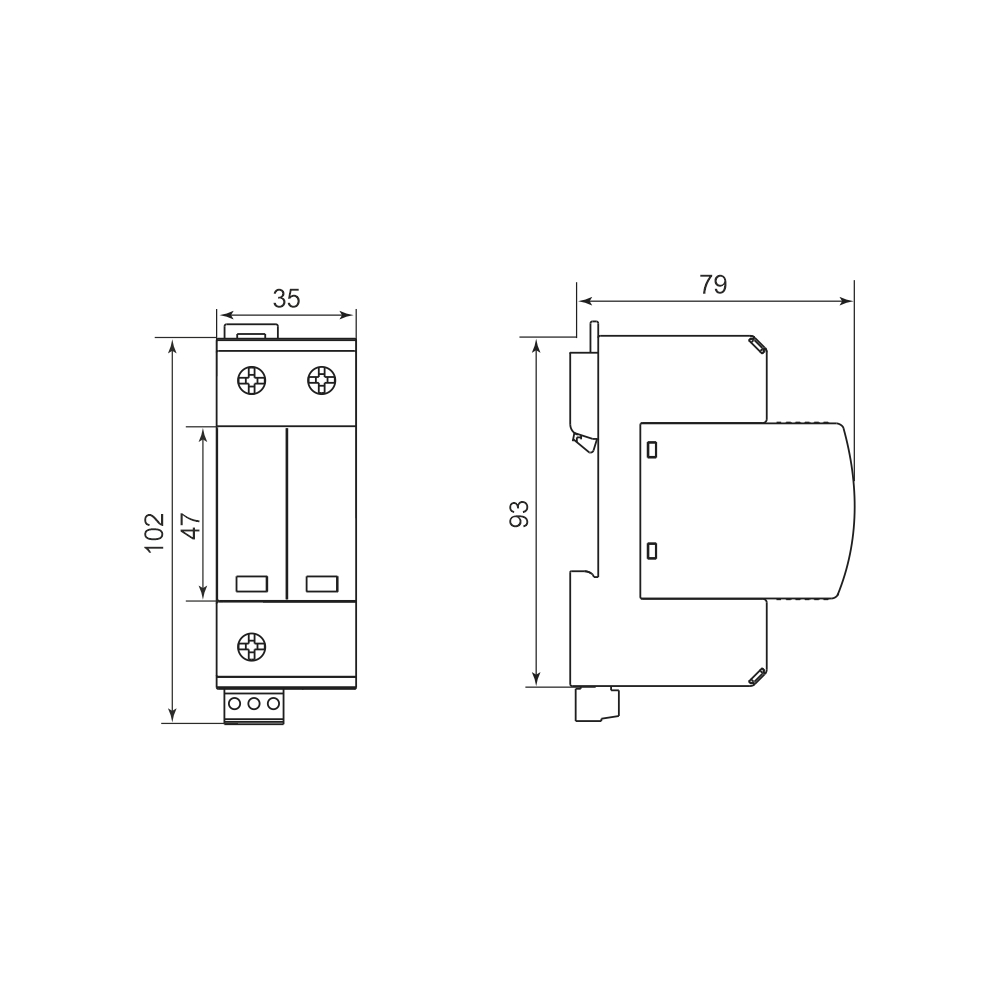

Размер (В×Ш×Д): 100 × 72 × 36 мм

Размер модуля DIN 43880: 2 TE

Фазность: Однофазный

Вес, гр: 256

Импульсный ток (10/350 мкс): 12,5 кА

Класс испытаний УЗИП: I+II

Количество полюсов: 2

Время срабатывания, tA: < 25 нс

Тепловая защита: Есть

Максимальный разрядный ток (8/20), Imax: 60 кА

Номинальный разрядный ток (8/20), In: 25 кА

Уровень напряжения защиты, Up: < 1,4 кВ

Материал корпуса: Термопластик: Степень тушения UL 94 V-0

Номинальное рабочее напряжение AC (50/60 Гц), Uo: 230 В

Максимальное длительное рабочее напряжение (AC), Uc: 275 В

Номинальный ток короткого замыкания (AC), ISCCR: 25 кА

Значение временного испытательного перенапряжения ВПН, выдерживает 5 сек, UT: 335 В

Рабочая температура, ta : от -40 ºC до +85 ºC

Допустимая влажность, Pн: 5%...95%

Степень защиты оболочки: IP 20

Крутящий момент зажима L, N/PE, Mmax: 3,0 Нм

Максимальное сечение проводника L, N: 35 мм2 (одножильный) / 25 мм2 (многожильный)

Максимальное сечение проводника PE: 35 мм2 (одножильный) / 25 мм2 (многожильный)

Индикатор отключения: Красный

Дистанционная сигнализация: Есть

Монтаж: 35 мм DIN рейка, EN 60715

Коммутационная способность: AC: 250 В / 0,5 А; 125 В / 3 А

Максимальное сечение проводника сигнализации: 1,5 мм2 (одножильный)

Крутящий момент зажима контактов сигнализации, Mmax: 0,25 Нм

Место присоединения: L - PE, N - PE

Плавкий предохранитель (если на вводе > 160 A): 160 A gG

Удельная энергия, W/R: 39 кДж/Ом

Заряд, Q: 6,25 Ас

Суммарный импульсный ток (10/350 мкс), Itotal: 25 кА

Описание

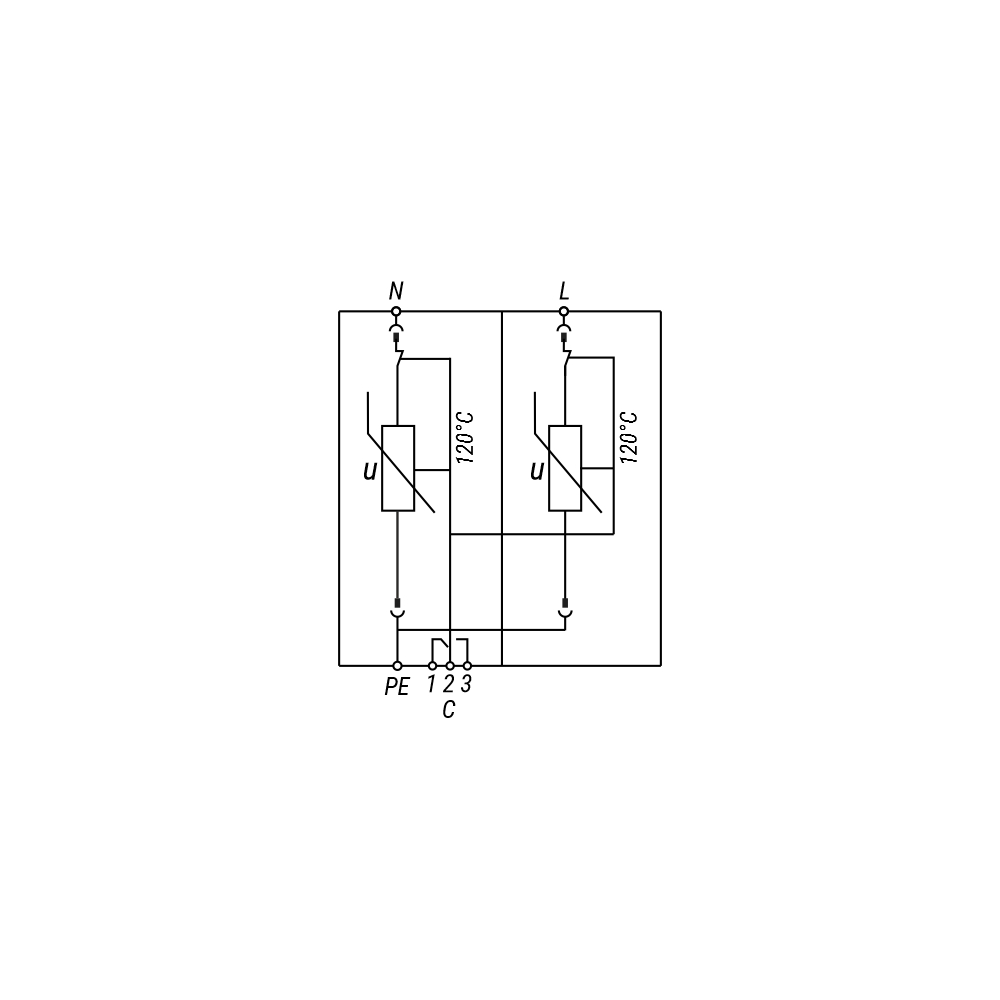

УЗИП ЕРС12 25/275 (2+0) – двухполюсное устройство защиты от импульсных перенапряжений класса испытаний I+II по ГОСТ IEC 61643-11, выполненное на базе варисторов. Устройство предназначено для установки в сетях с номинальным напряжением 230 В и максимальным длительным напряжением 275 В, способно выдерживать импульсные токи формы 10/350 мкс до 25 кА, формы 8/20 – до 60 кА. Применяется в сетях с системами заземления типа TN-S, TN-С-S.

Монтаж производится: 35 мм DIN рейка, EN 60715.

Документация

Мастер-каталоги

Ezetek_Uzip (PDF, 23.97 МБ)

Прогресс устройства

Артикул Наименование

506033 УЗИП EZ 2B 25/275 (2+0)
